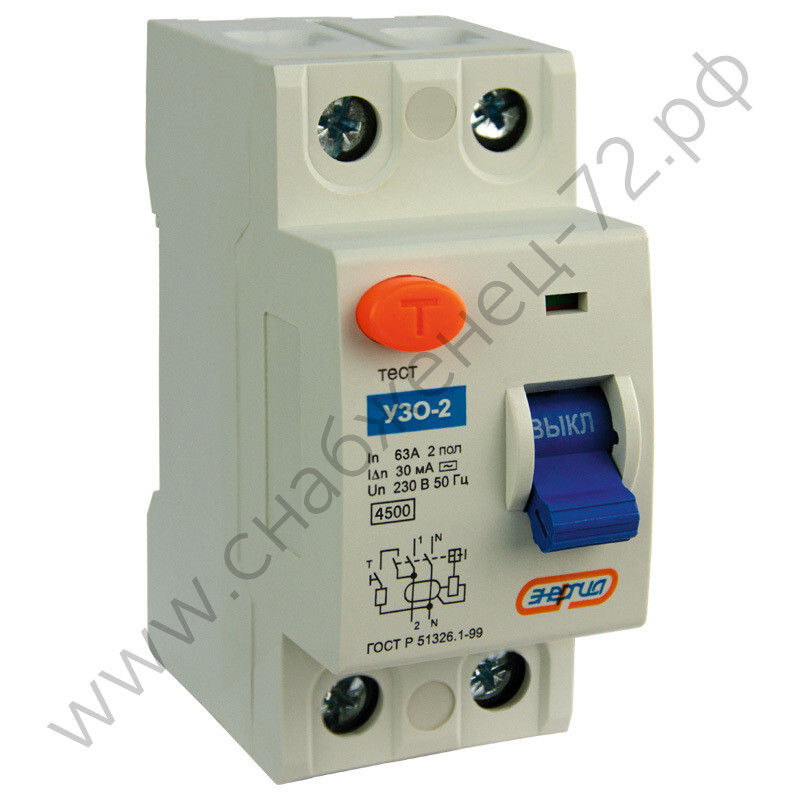

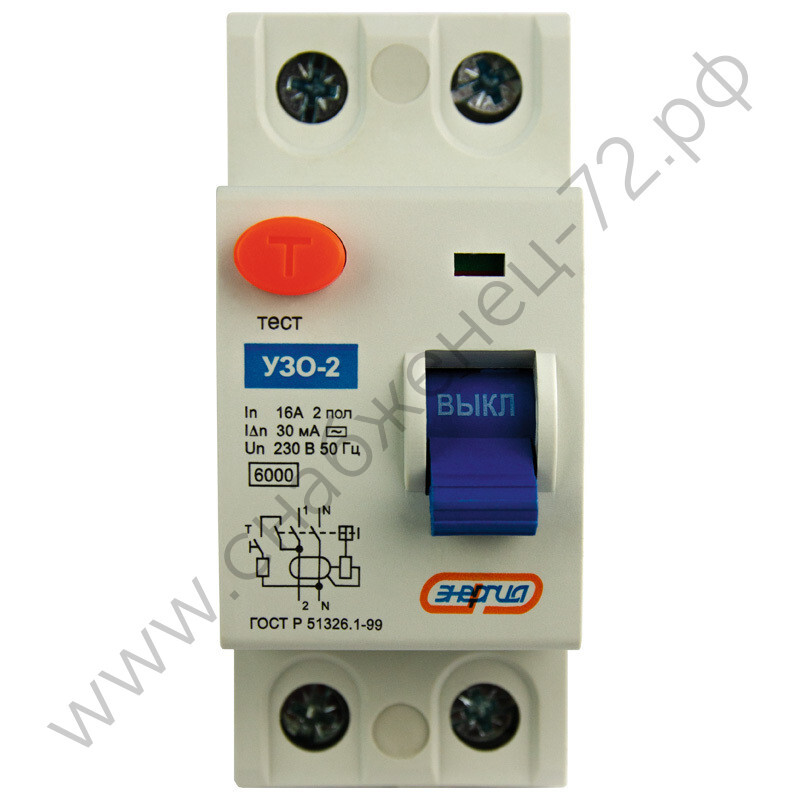

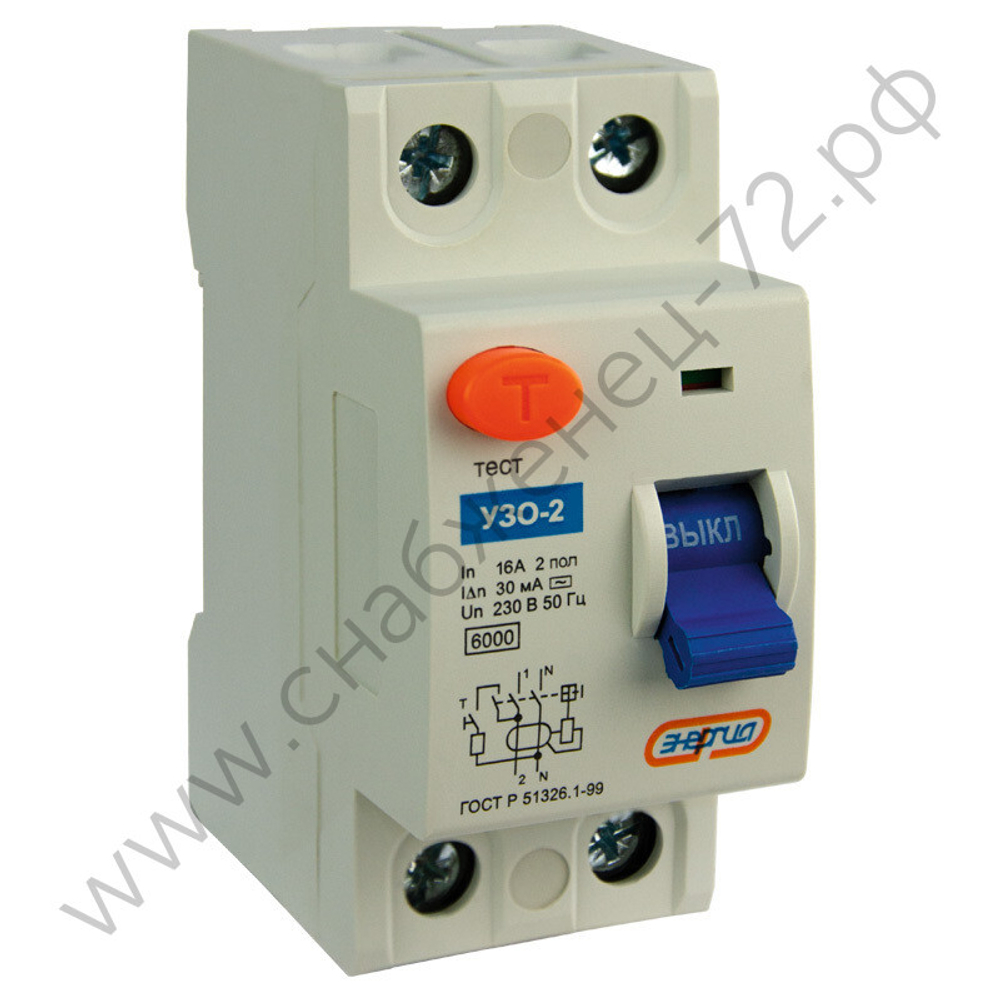

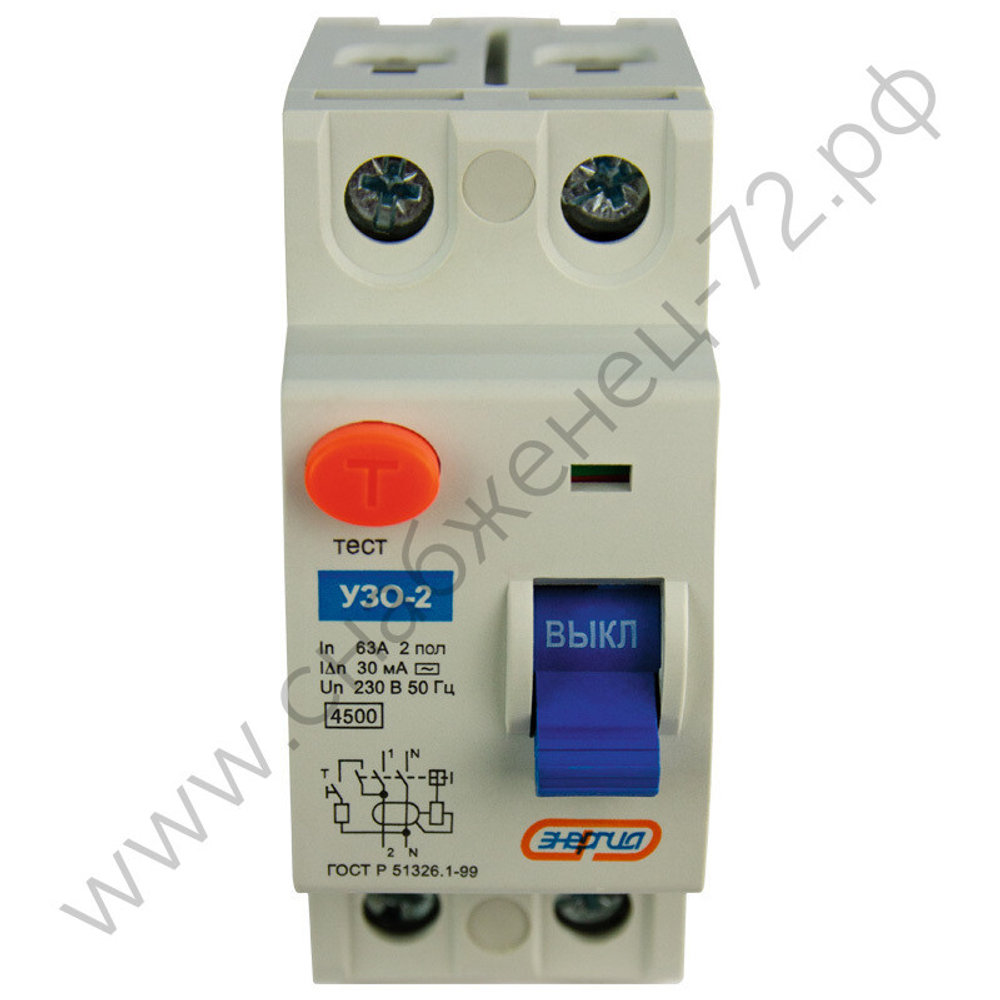

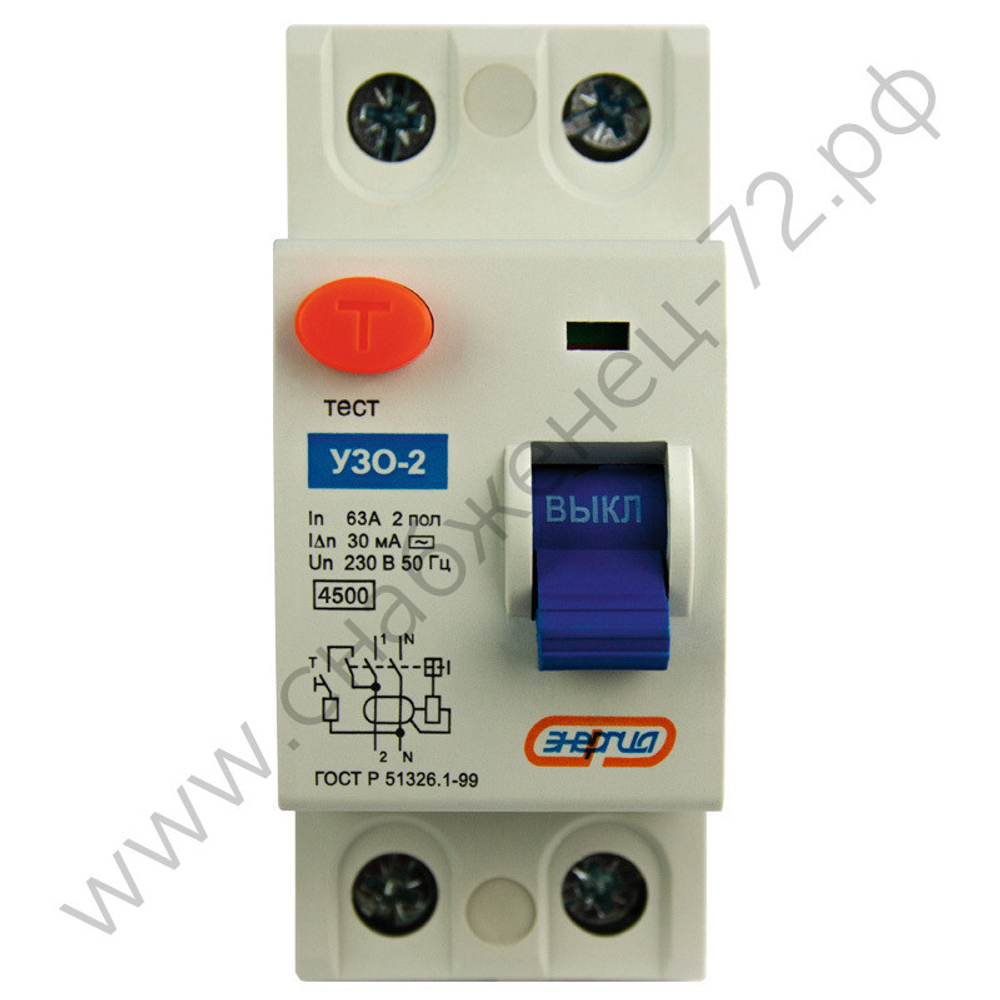

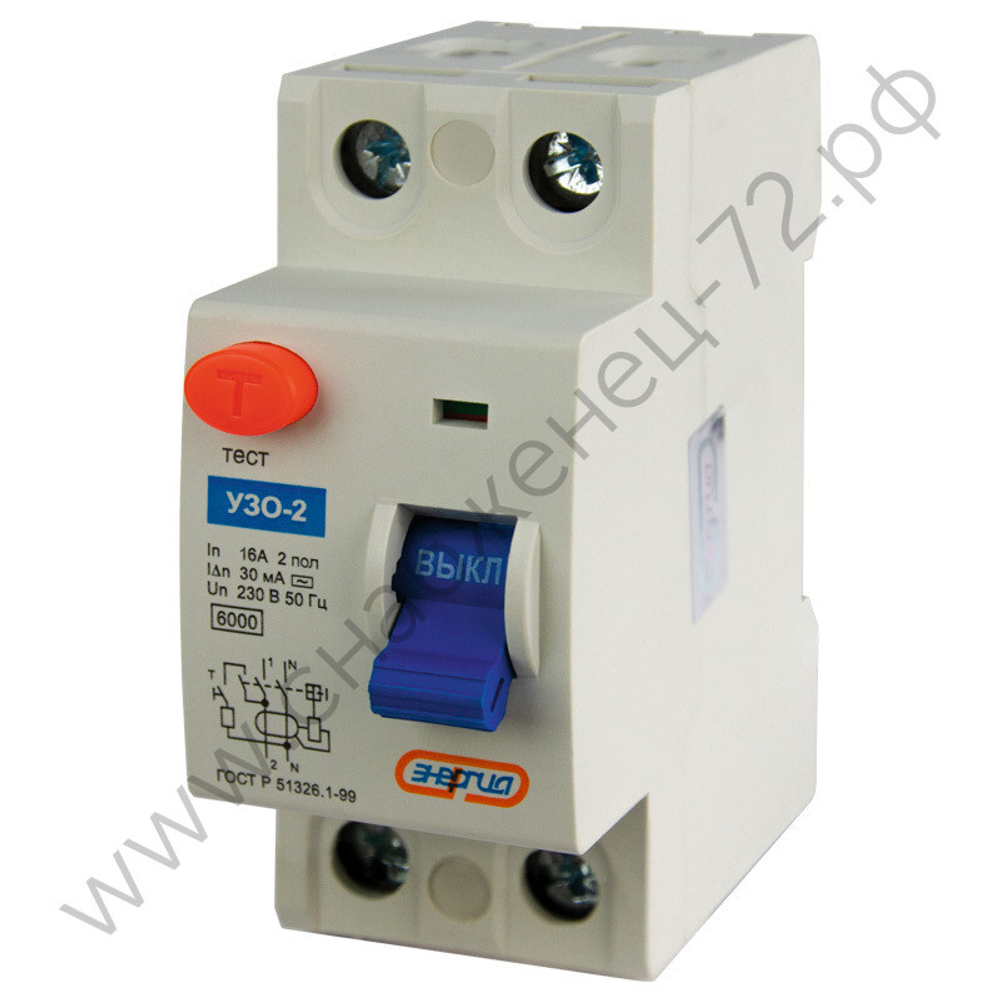

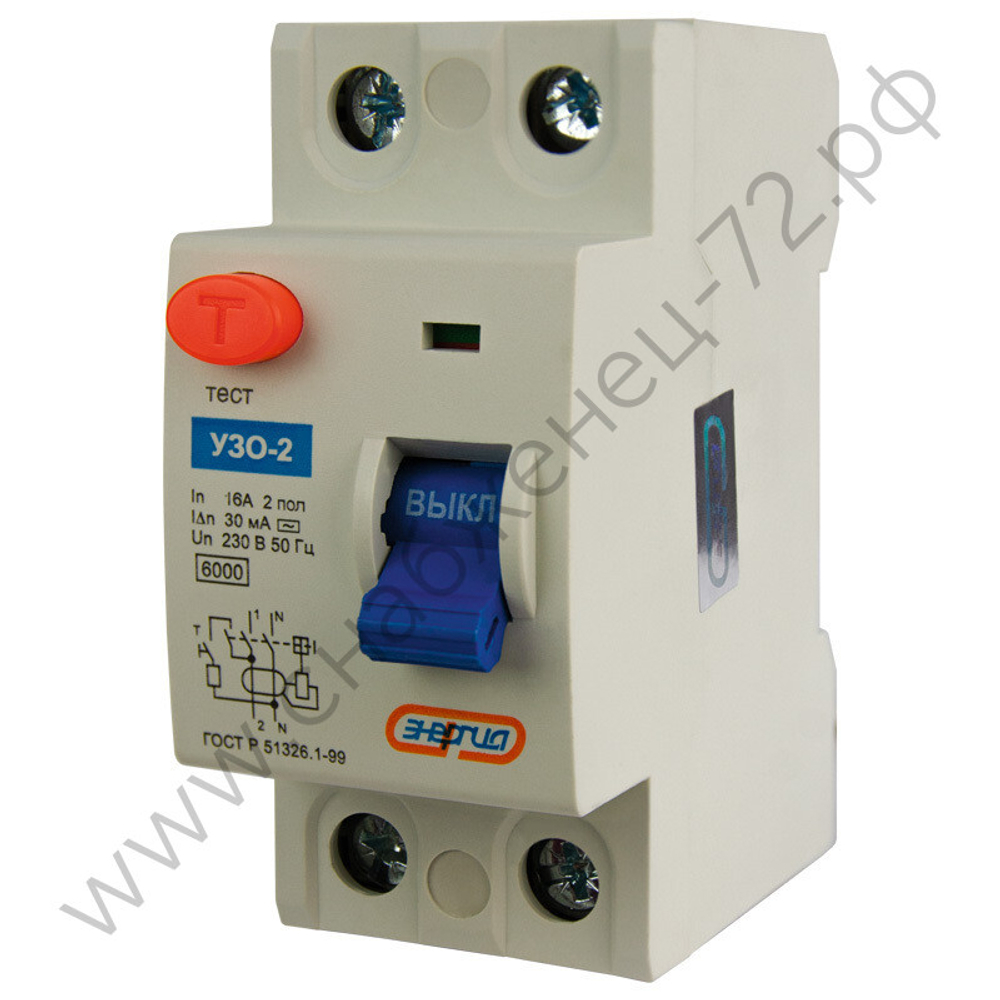

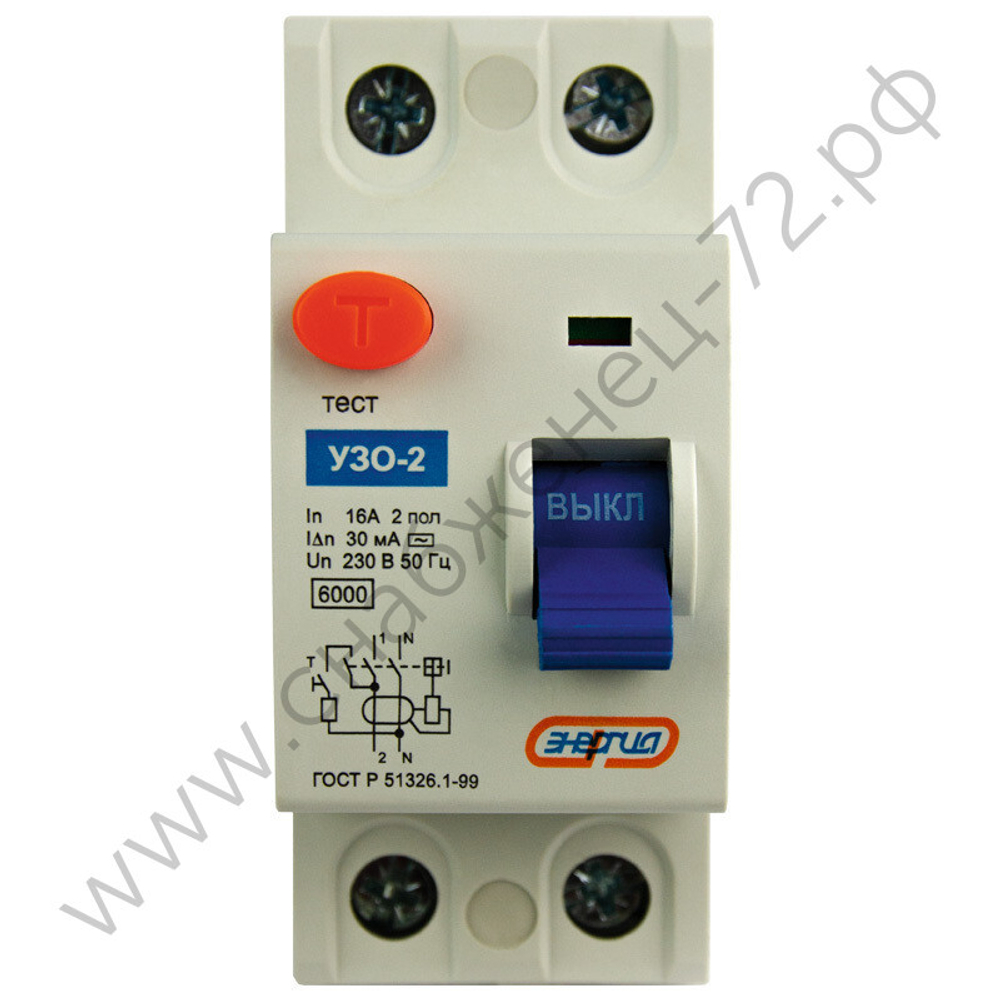

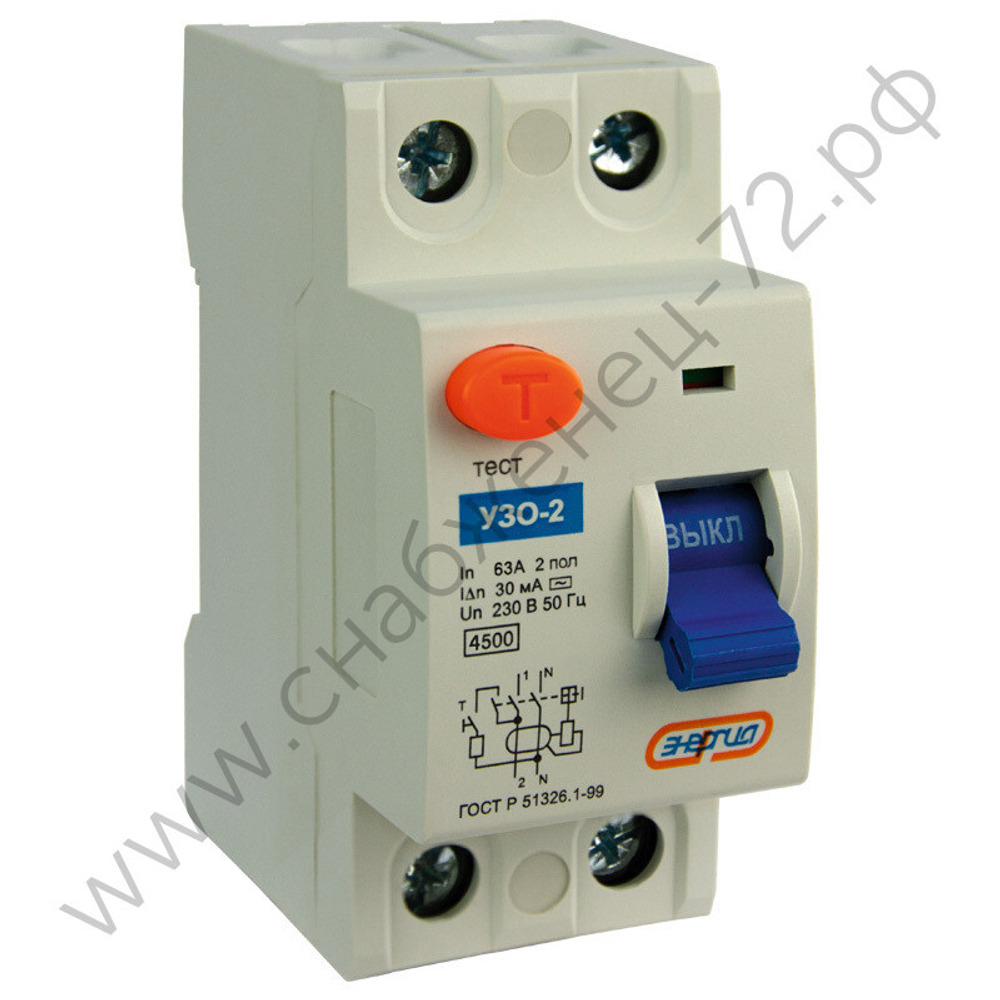

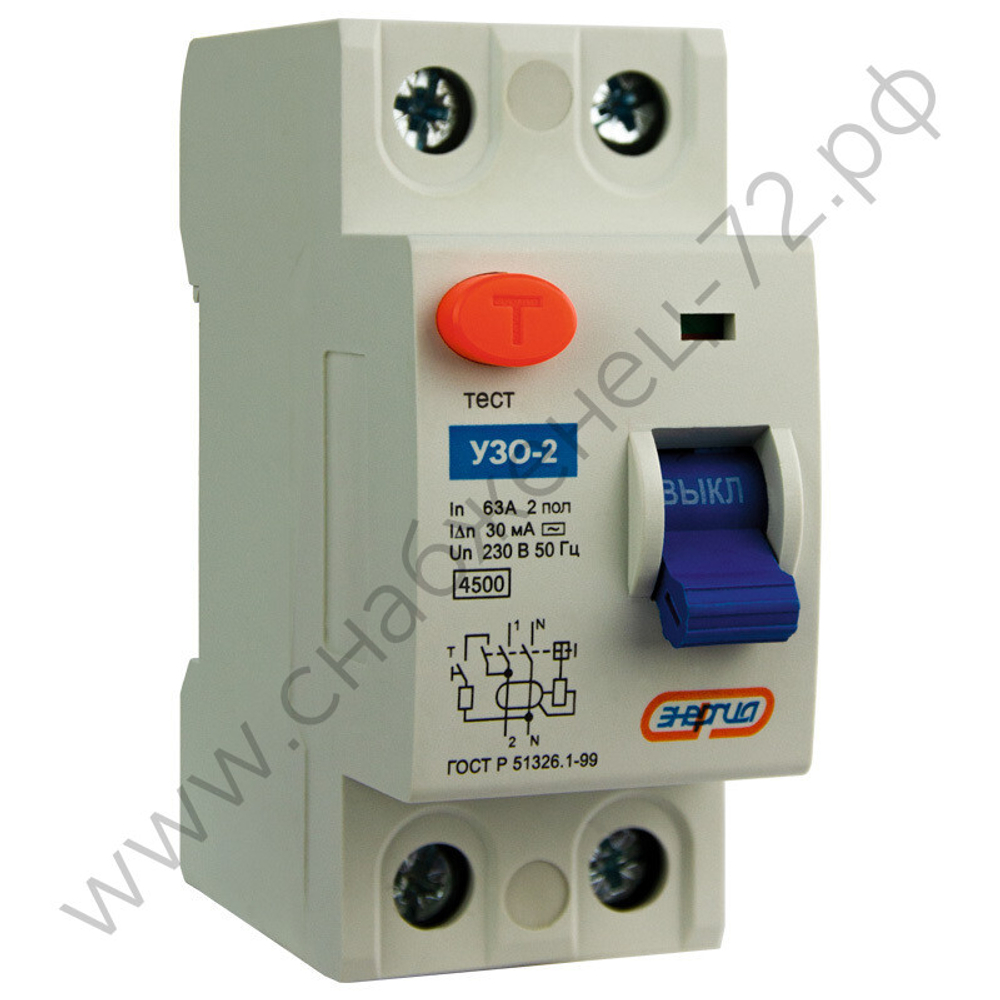

Устройство защитного отключения (УЗО) - механический коммутационный аппарат, состоящий из отдельных элементов, которые замеряют и сравнивают с заданными величинами дифференциальный ток и находят замыкания и размыкания электрической цепи (разъединителей). То есть, УЗО созданы для того, чтобы не допустить возможные последствия перегрузки в сети: возгораний электропроводки и пожара всей квартиры.
Устройства защитного отключения обязательно применяются в современных жилых и офисных помещениях, на складских и производственных площадях. Даже, при случайном прикосновении к оголенной проводке, устройства тут же срабатывают и отключают питание в сети.
Рекомендуем установить УЗО на каждую линию потребителей. Например: группа розеток, все освещение, электроприборы с большой мощностью. В первую очередь их устанавливают в помещении с повышенной влажностью: в душевые и ванные комнаты, на кухни и т.д.
Принцип действия

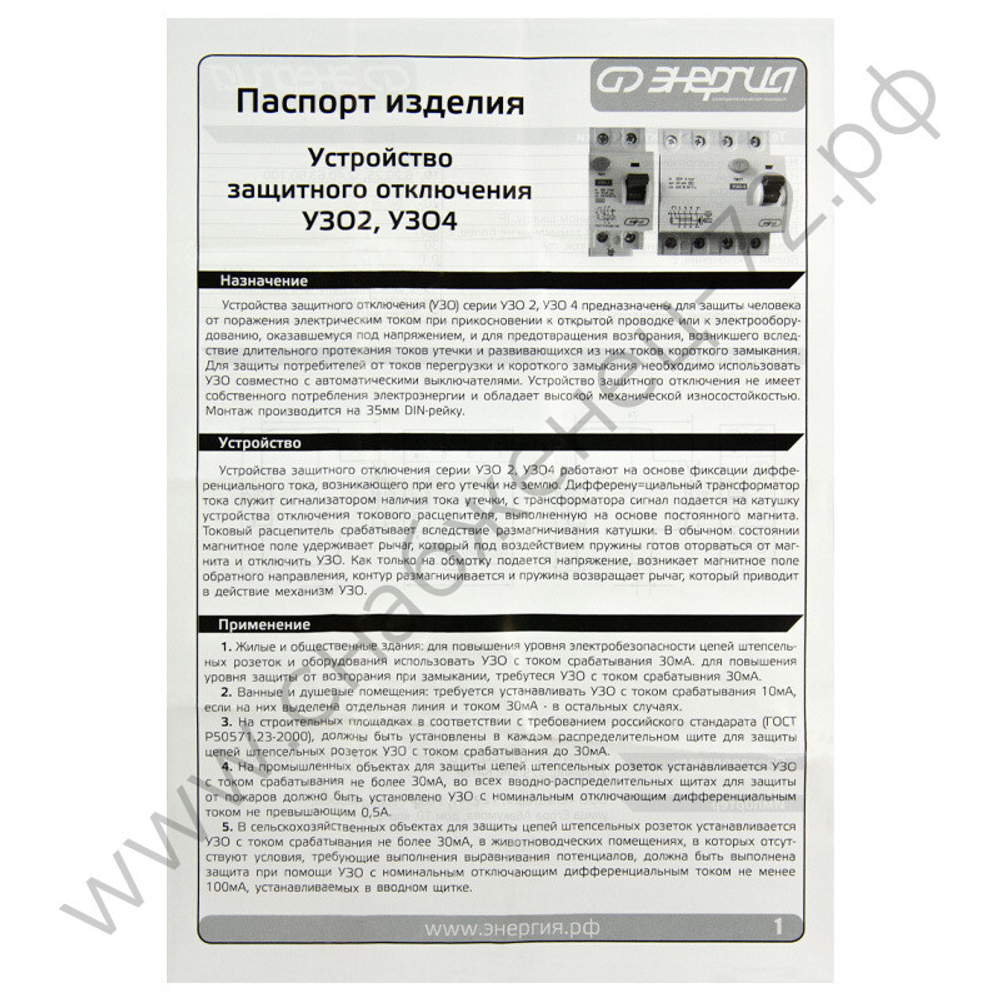

Устройства защитного отключения УЗО работают на основе фиксации дифференциального тока, возникающего при его утечке на землю. Дифференциальный трансформатор тока служит сигнализатором наличия тока утечки, с трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита. Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии магнитное поле удерживает рычаг, который под действием пружины готов оторваться от магнита и отключить УЗО. Как только на обмотку подается напряжение, возникает магнитное поле обратного направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения УЗО.
