Трассоискатели Сталкер 75-02М, 75-04

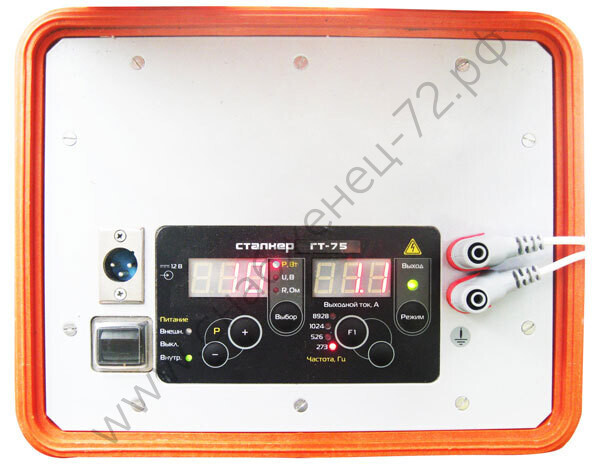

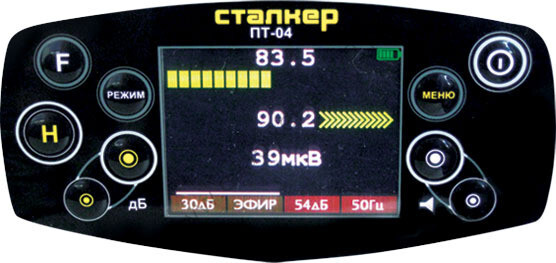

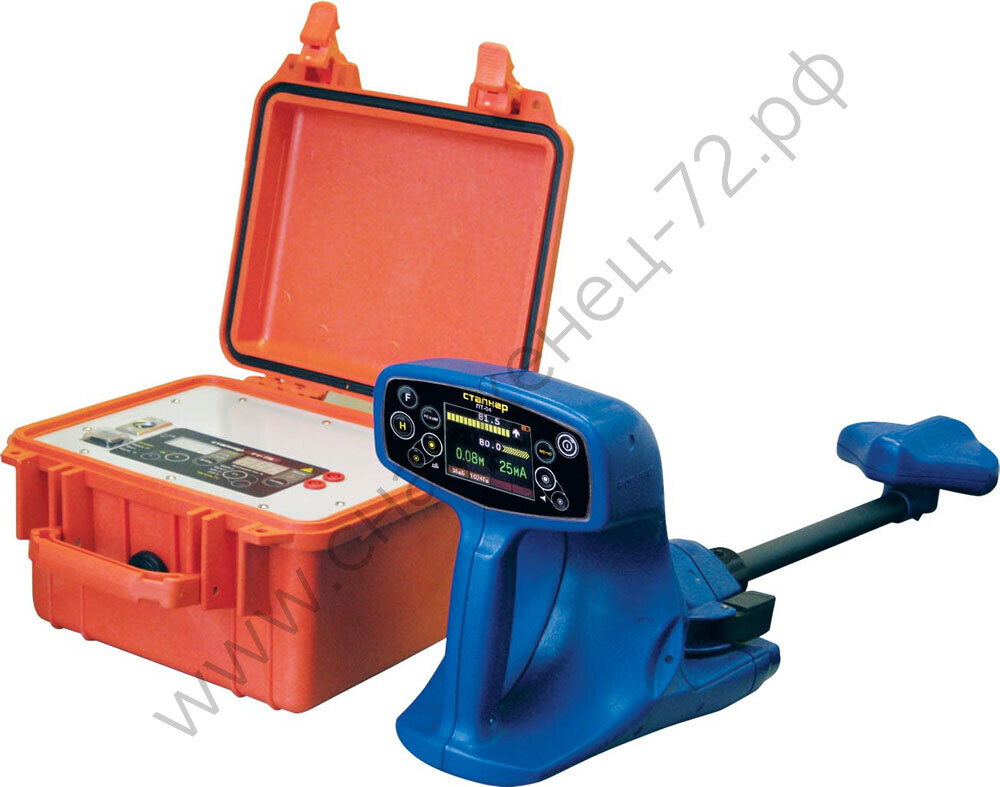

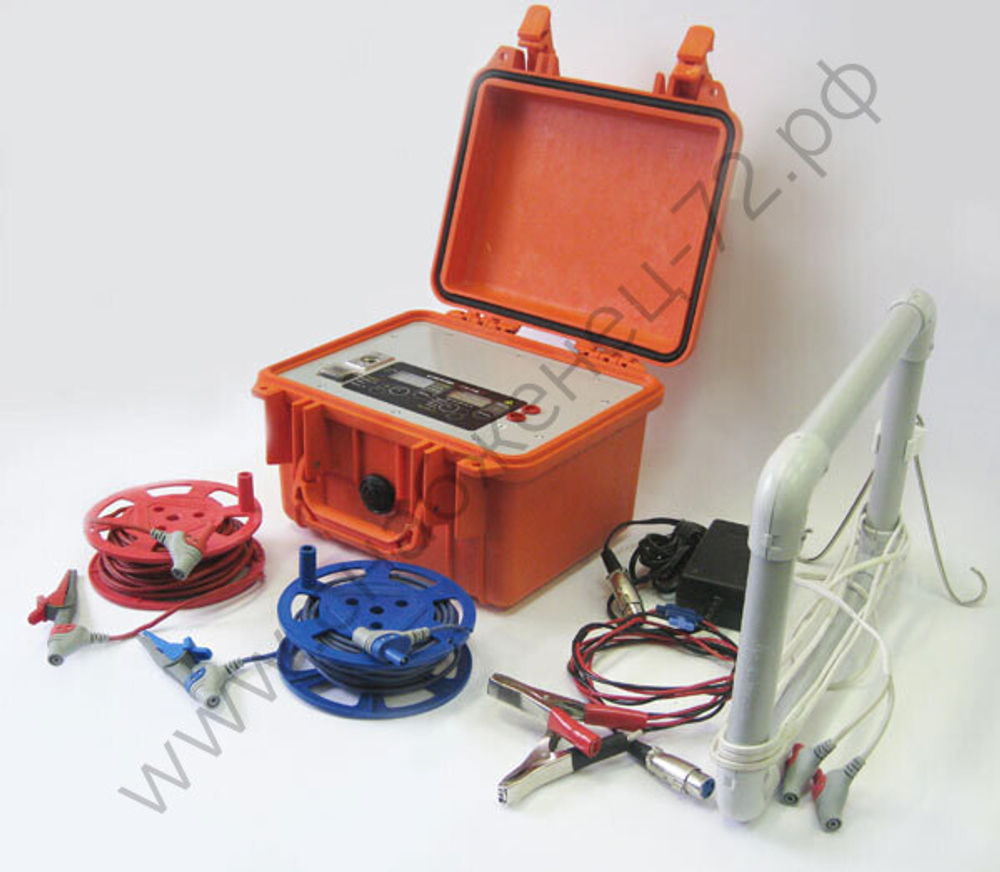

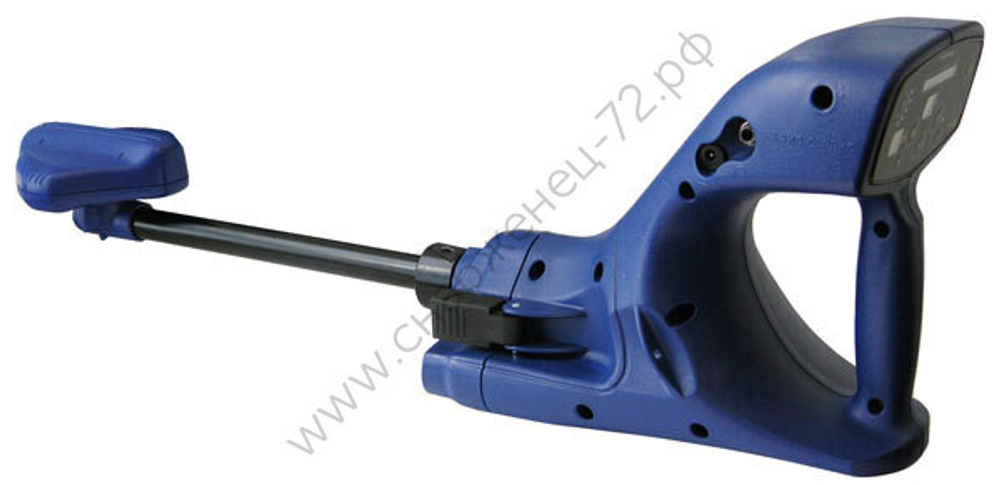

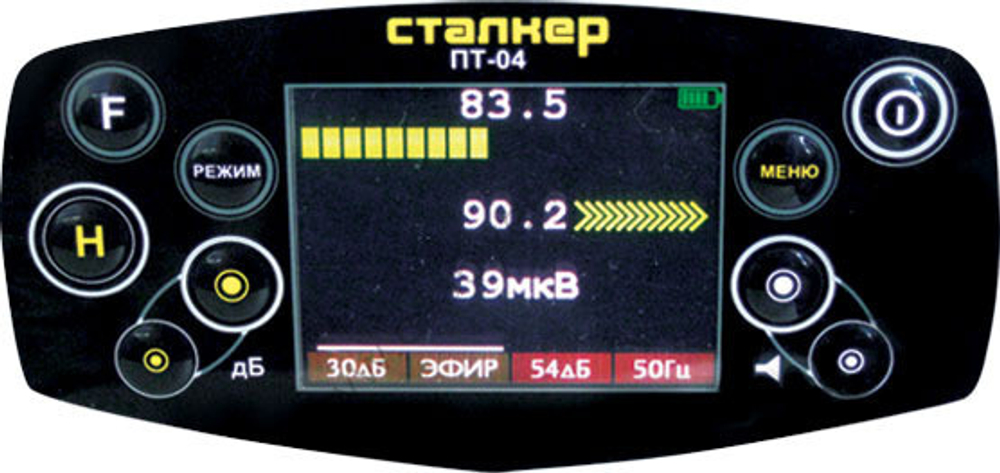

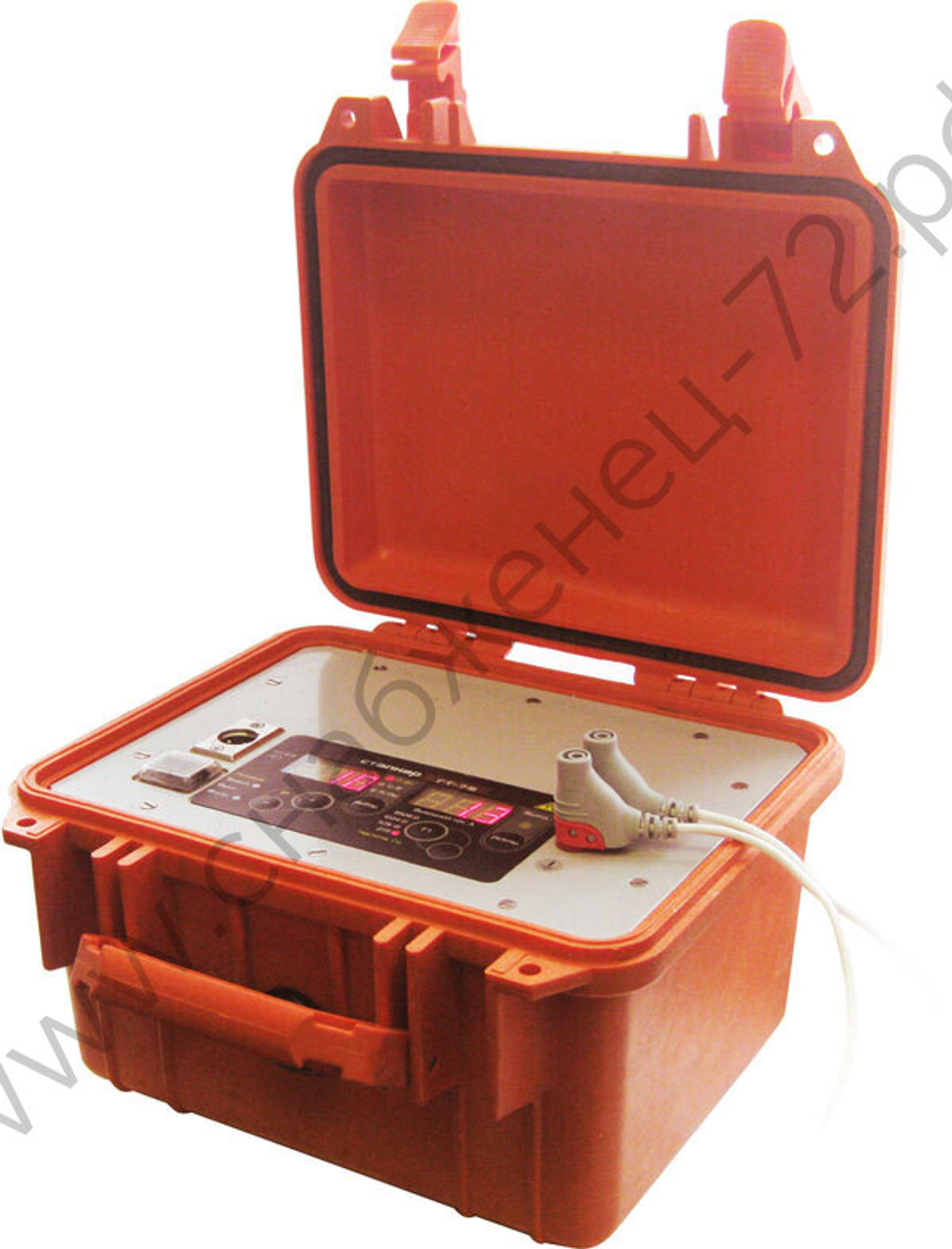

Трассоискатели серии Сталкер — Сталкер 75-02М и Сталкер 75-04 Приборы предназначены для определения местоположения, глубины залегания скрытых коммуникаций и мест повреждения изоляции трубопроводов и кабелей. Трассоискатели состоят из двух блоков — генератор и приёмник ### В комплект поставки «Сталкер 75-02М» входит приёмник ПТ-02М и генератор ГТ-75 В комплект поставки «Сталкер 75-04» входит приёмник ПТ-04 (новинка) и генератор ГТ-75 Общие особенности трассопоисковых комплексов высокая скорость фильтрации поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м оптическая и звуковая индикация питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА встроенное зарядное устройство защита встроенного аккумулятора от избыточного разряда влагозащищенный, ударопрочный корпус (IP 42) Технические характеристики приёмника ПТ-02М ПТ-04 Номинальные значения рабочих частот*, Гц при работе с генератором 273, 526, 1024,8928 при работе без генератора 50 50, 100, 300, 550, 1450 Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ 1 - Полоса пропускания для режима «эфир» от 48 Гц до 14 кГц Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: — по уровню минус 3 дБ — по уровню минус 60 дБ   9 24 Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ 10 Динамический диапазон входных сигналов, dB 100 102 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее   200 мкА Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А Определение глубины залегания коммуникации, м От 0,10 до 6,00 Определение напряжения рабочей частоты по входу гнезда «ЗОНД» от 100 мкВ до 1,70 В Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м ± 0,1 Габаритные размеры, мм, не более 720×245×170 Масса, кг, не более 2,4 Диапазон рабочих температур, 0С от −30 до +55 от −30 до +55   Генератор ГТ-75 / 15 максимальная выходная мощность 75 Вт / 15 Вт ступенчатая регулировка мощности синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций два режима работы — непрерывная и импульсная генерация автоматическое согласование генератора с нагрузкой питание от встроенного аккумулятора (6 В 12 А/ч — 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А. индикация степени разряда аккумуляторов встроенное зарядное устройство защита встроенного аккумулятора от избыточного разряда влагозащищенный, ударопрочный корпус (IP 44) Технические характеристики генератора ГТ-75 Рабочие частоты*, Гц 273, 526, 1024,8928 Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75 Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14 Сила тока, потребляемая от источника постоянного тока, А не более 10 Габаритные размеры, мм,не более 275×250×180 Диапазон рабочих температур, °С от −30 до +55
