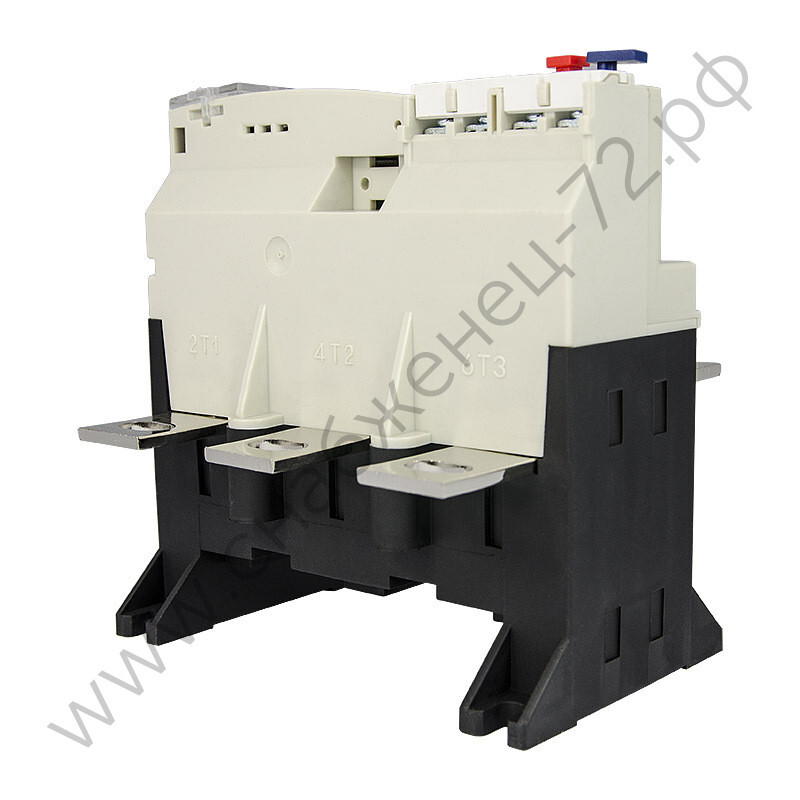

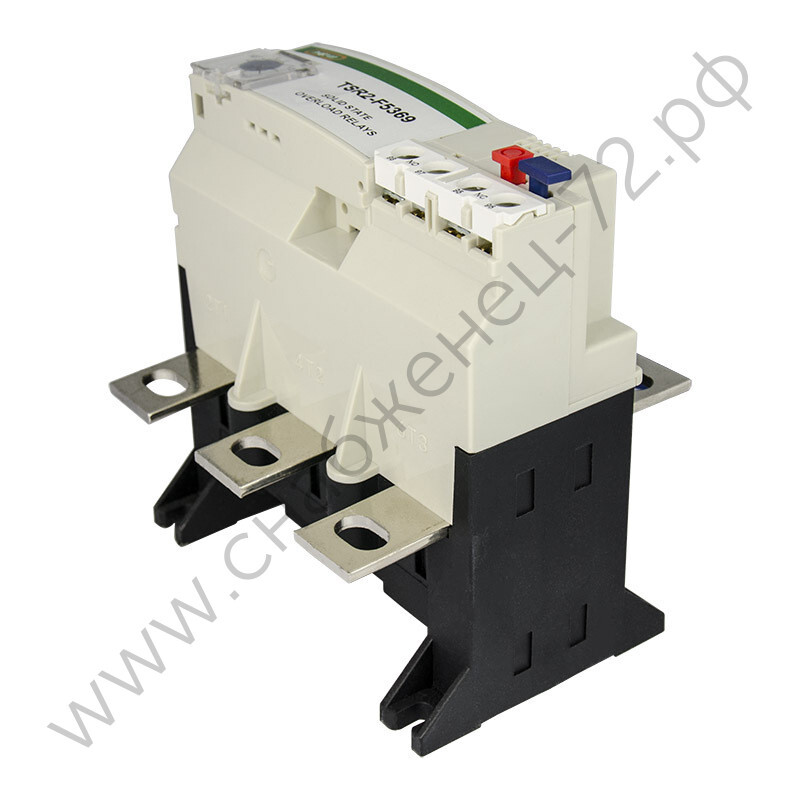

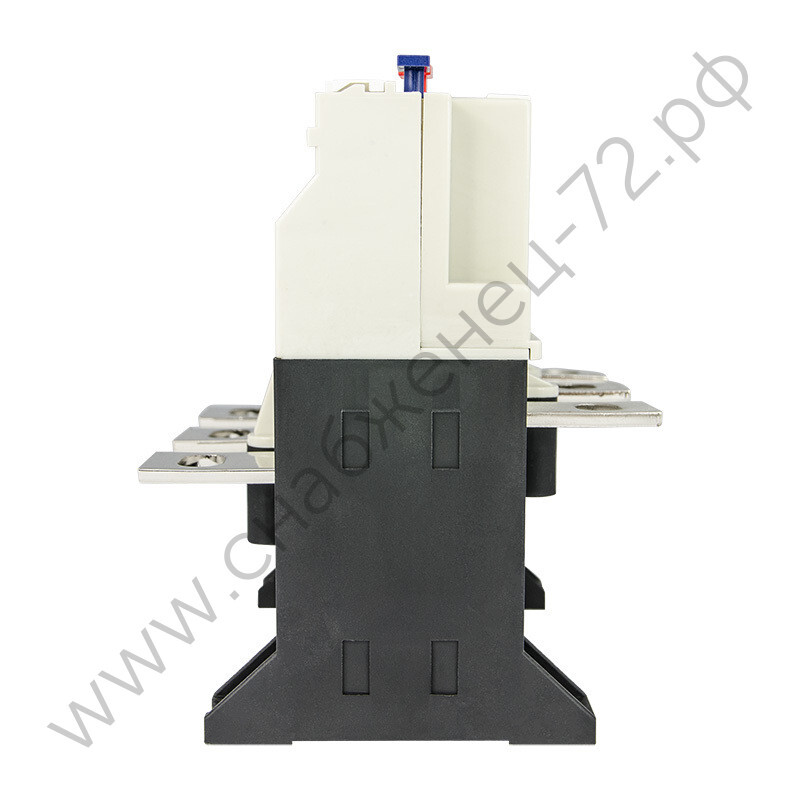

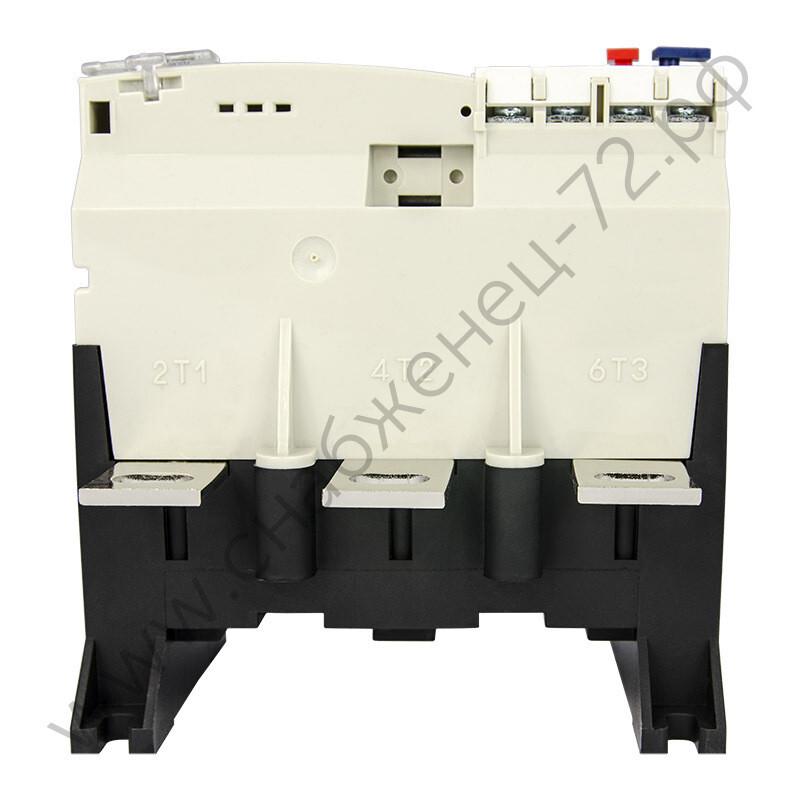

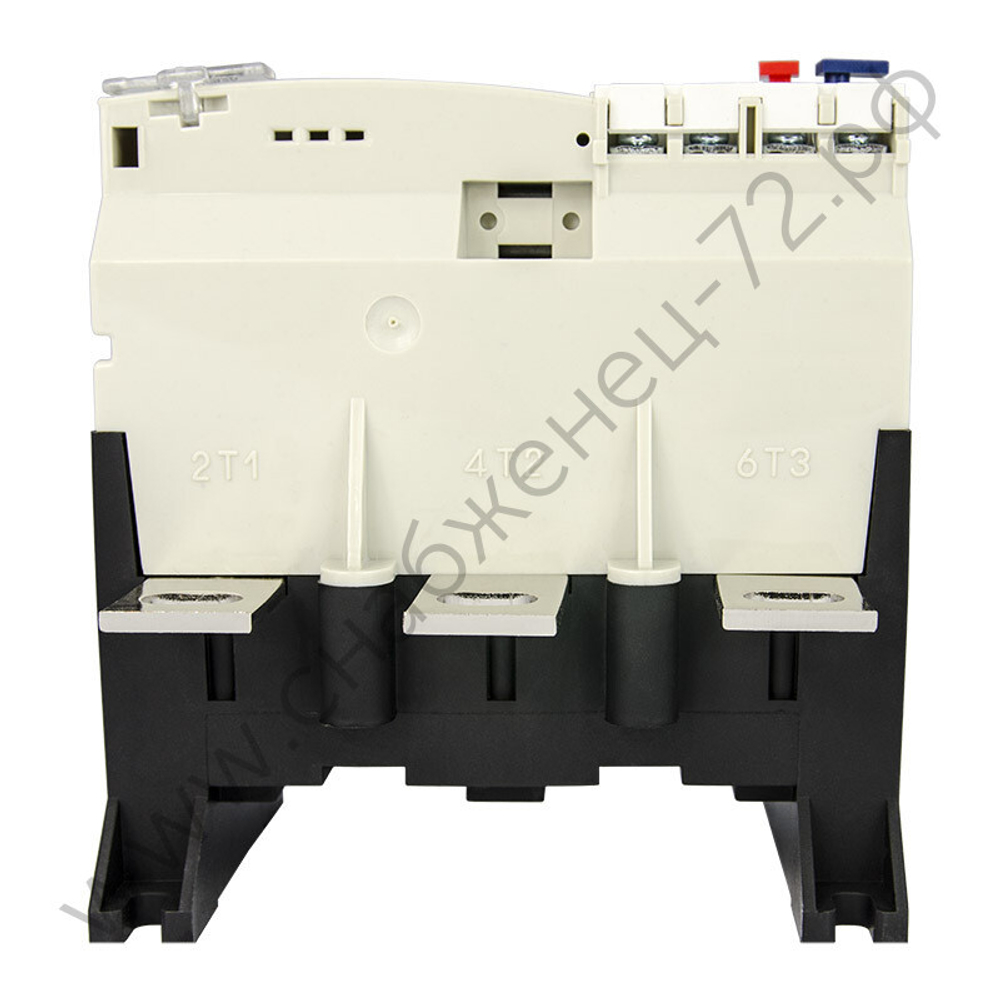

Тепловые реле серии TSR2-F предназначены для защиты электродвигателя от сверхтоков при перегрузках и при возникновении несимметричного режима при обрыве одной фазы питающего напряжения.
Применяется в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 690 В, частотой 50 Гц.
Особенности
Благодаря высокой чувствительности к выпадению фазы, тепловые реле срабатывают быстро, обеспечивая тем самым максимальную защиту от перегрузки.
Принцип действия
Все тепловые реле снабжены размыкающим контактом для отключения контактора и замыкающим контактом для сигнализации срабатывания.
Под действием протекающего тока термобиметаллическая пластина теплового реле изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока радиус изгиба пластины становится достаточным для размыкания контактов, происходит отключение нагрузки от сети.

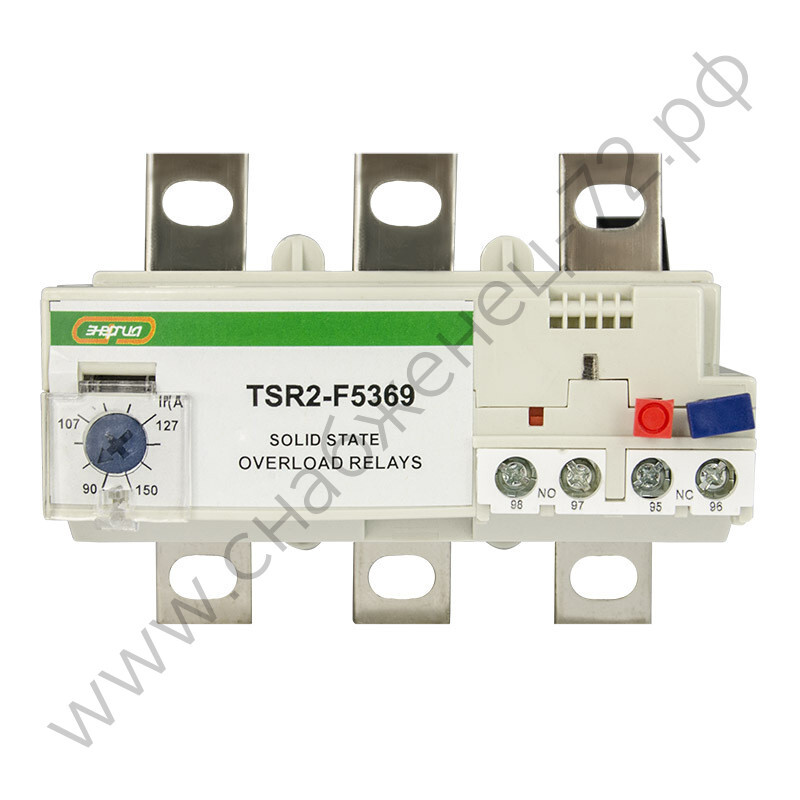

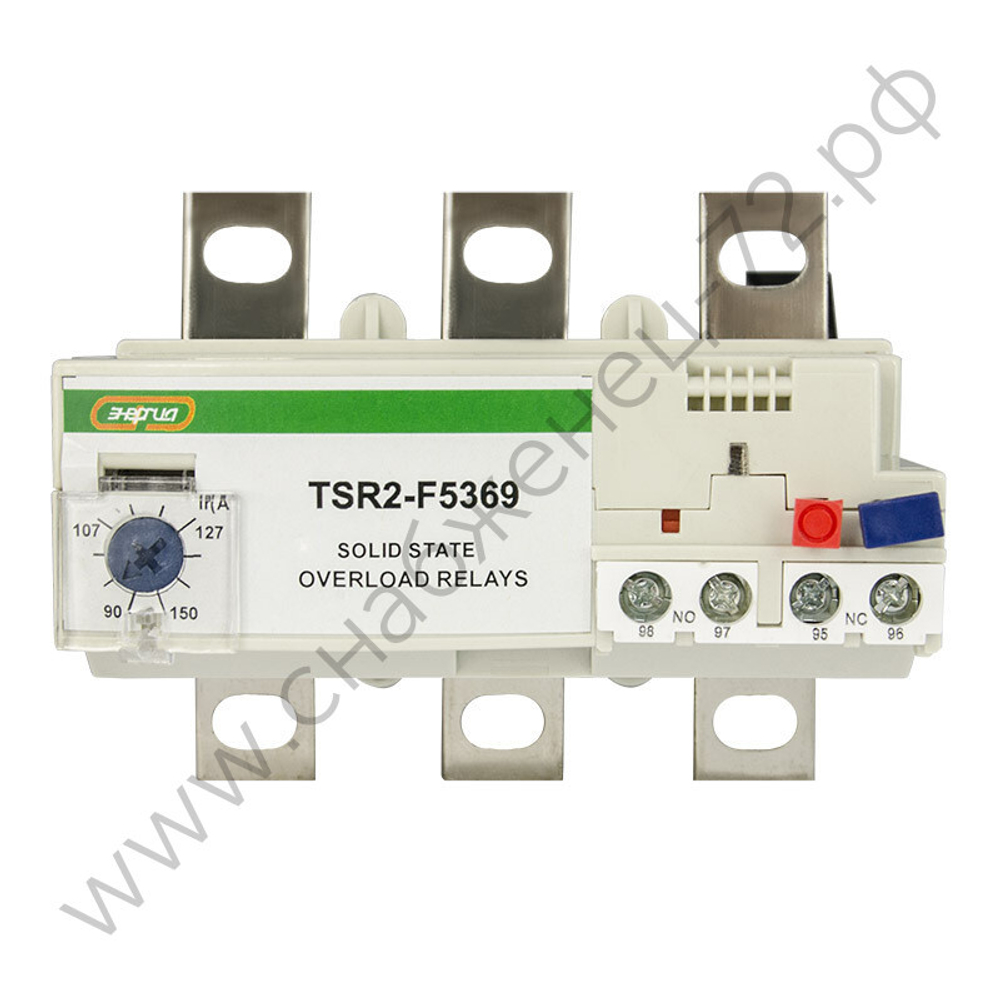

Для установки тока срабатывания электротеплового реле необходимо открыть крышку, установить необходимый ток срабатывания реле вращением лимба, совмещая значения тока на шкале с меткой на корпусе. Для предотвращения несанкционированного изменения тока уставки, крышка может быть опломбирована.
После открытия прозрачной крышки, можно при необходимости менять режим повторного установки поворотом переключателя «RESET». При повороте влево переключатель выходит из зацепления и переключается в режим кнопки, при нажатии которой РТ переключается в режим ручного повторного сброса.
Соответственно, при нажатии на переключатель и повороте вправо РТ переключается в режим автоматической повторной установки.
При закрытии крышки переключатель блокируется. При нажатии кнопки «STOP» изменяется состояние замыкающих контактов 97-98. При нажатии отверткой кнопки «TEST» имитируется срабатывание реле при перегрузке; изменяется состояние нормально замкнутого и нормально разомкнутого контактов и включается индикатор срабатывания.
