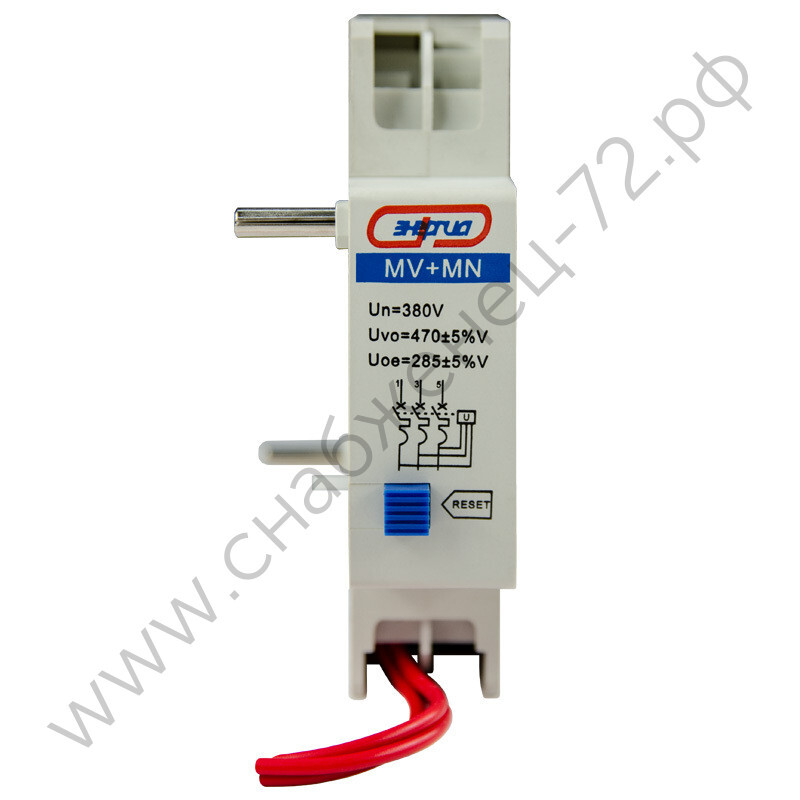

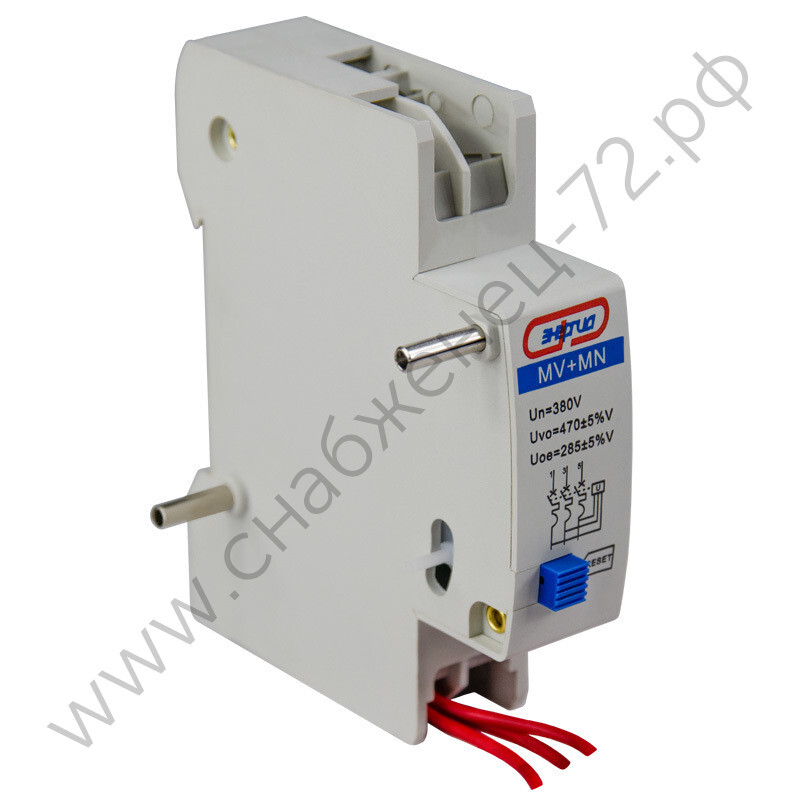

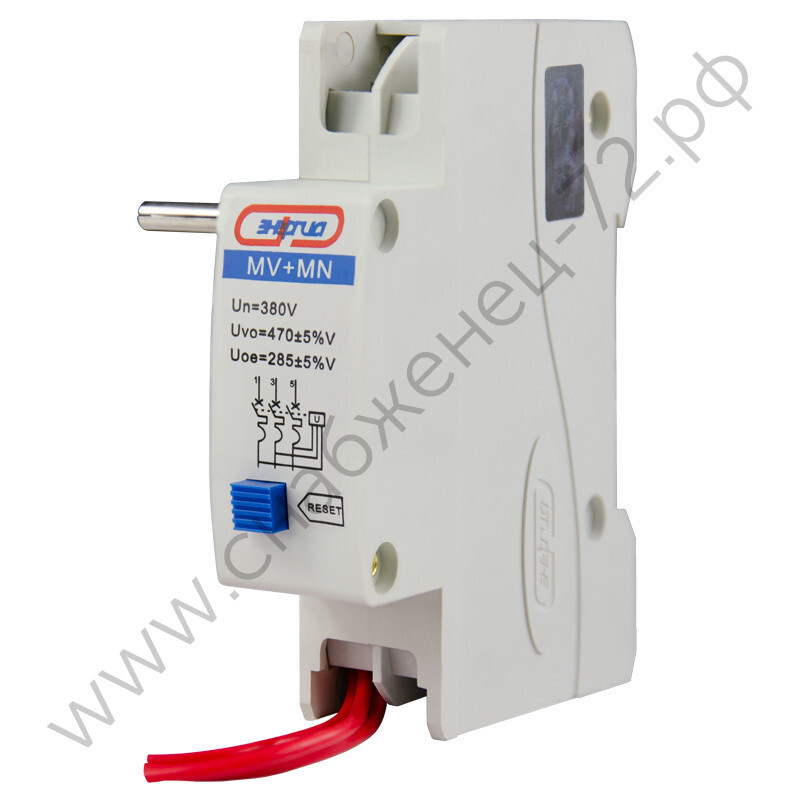

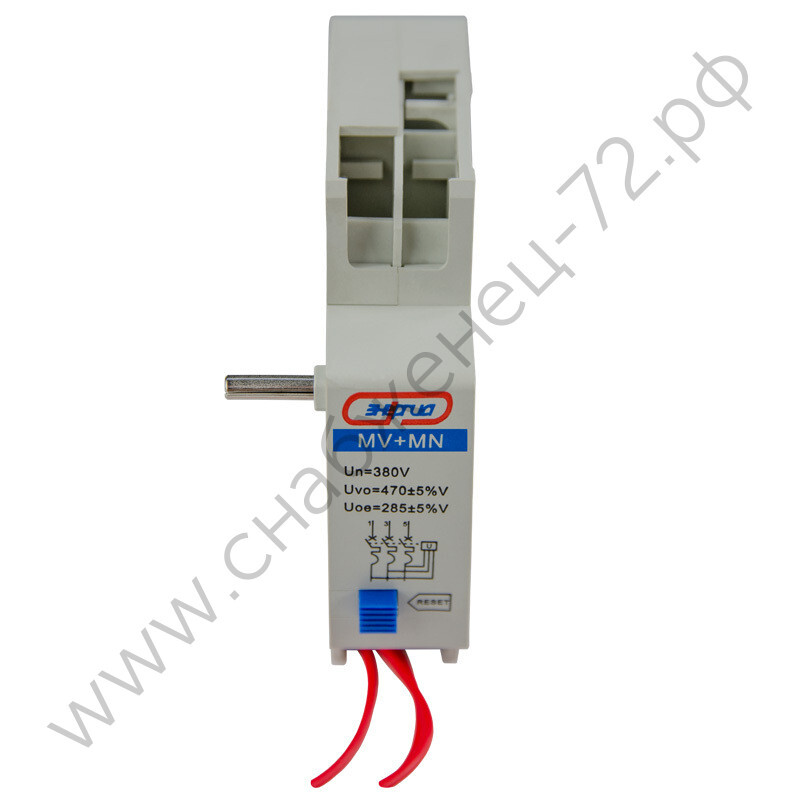

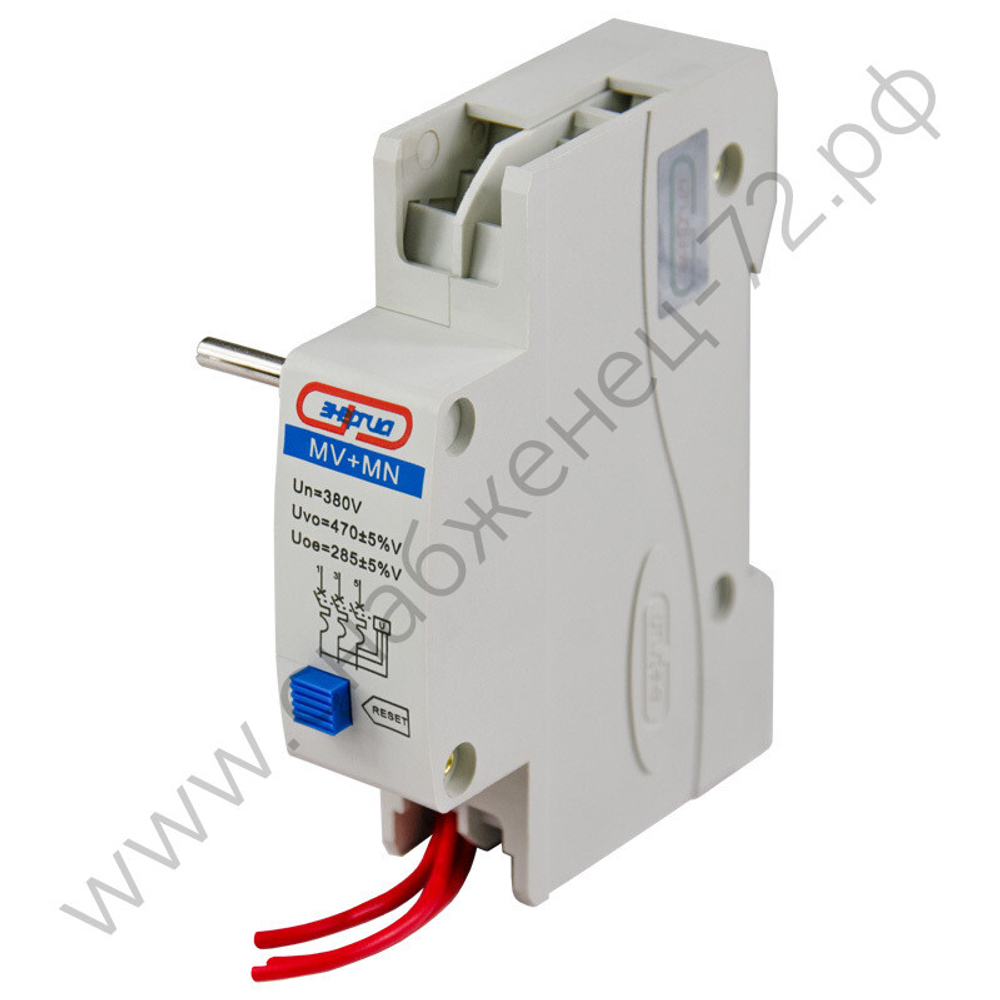

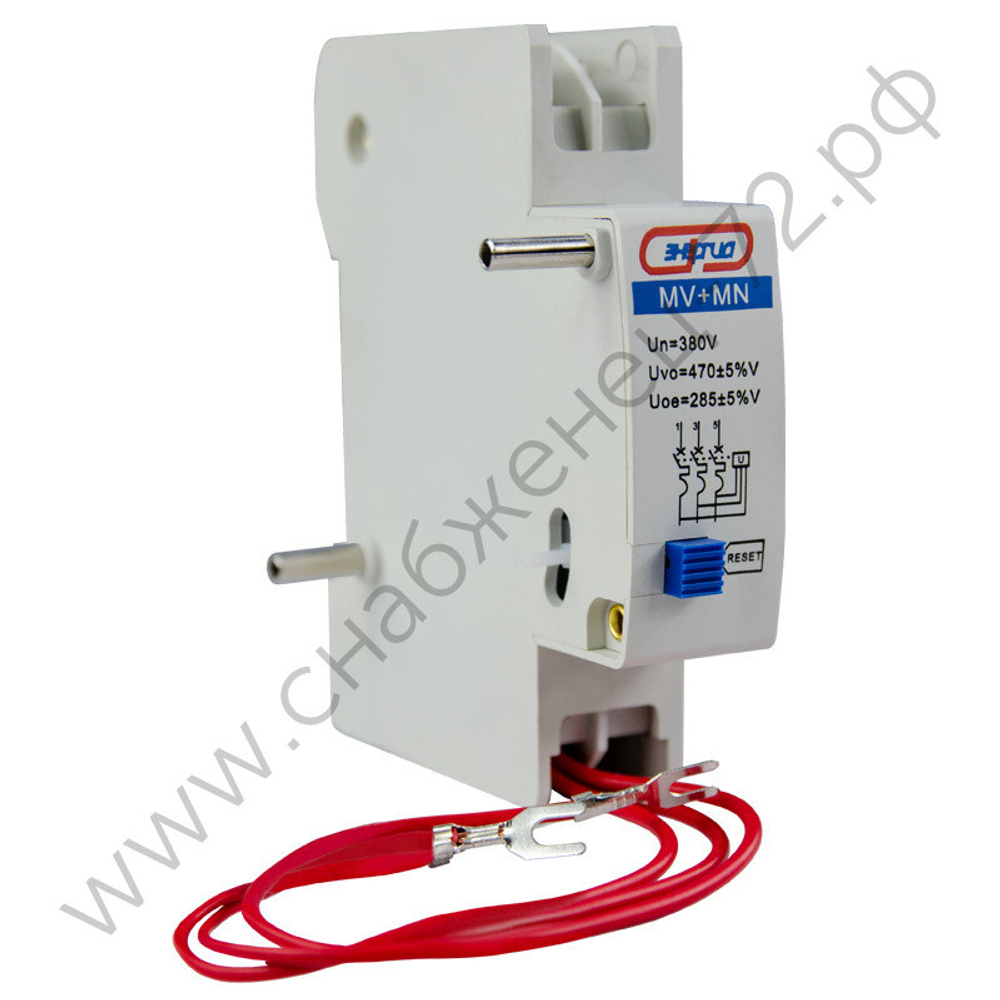

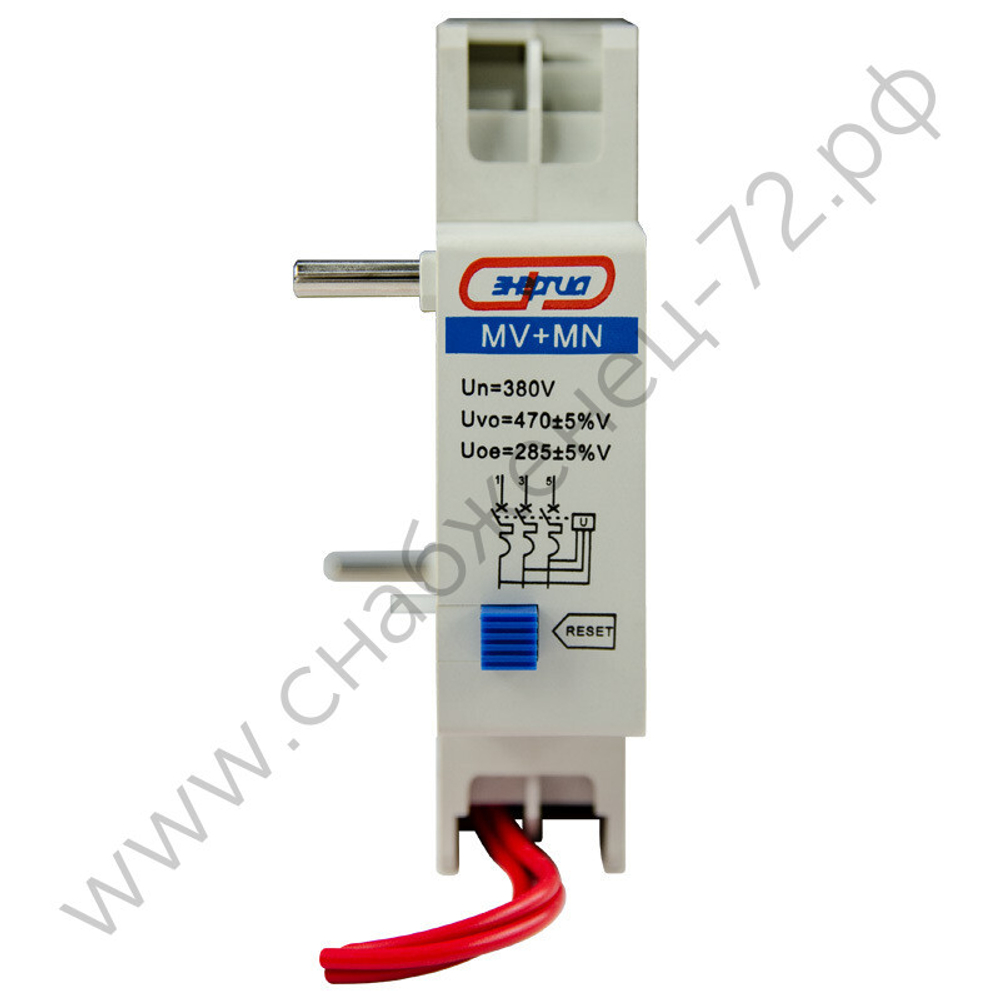

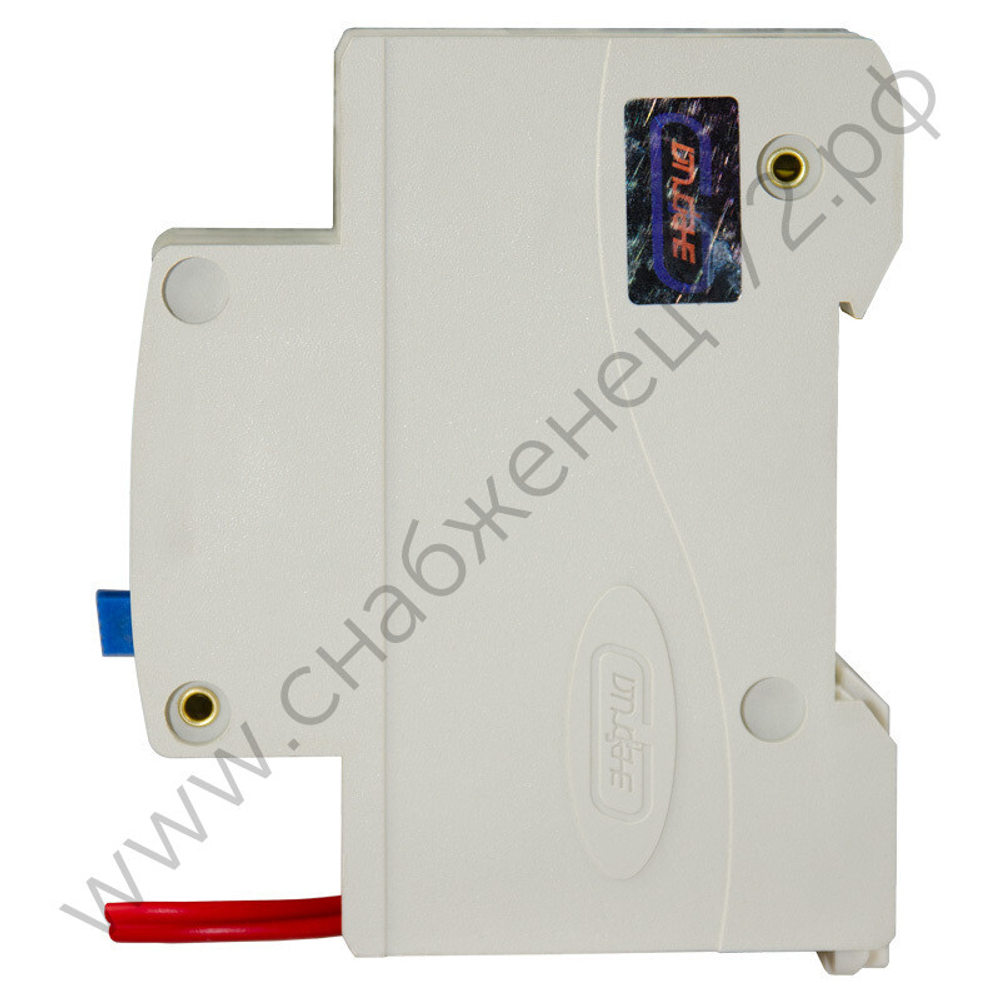

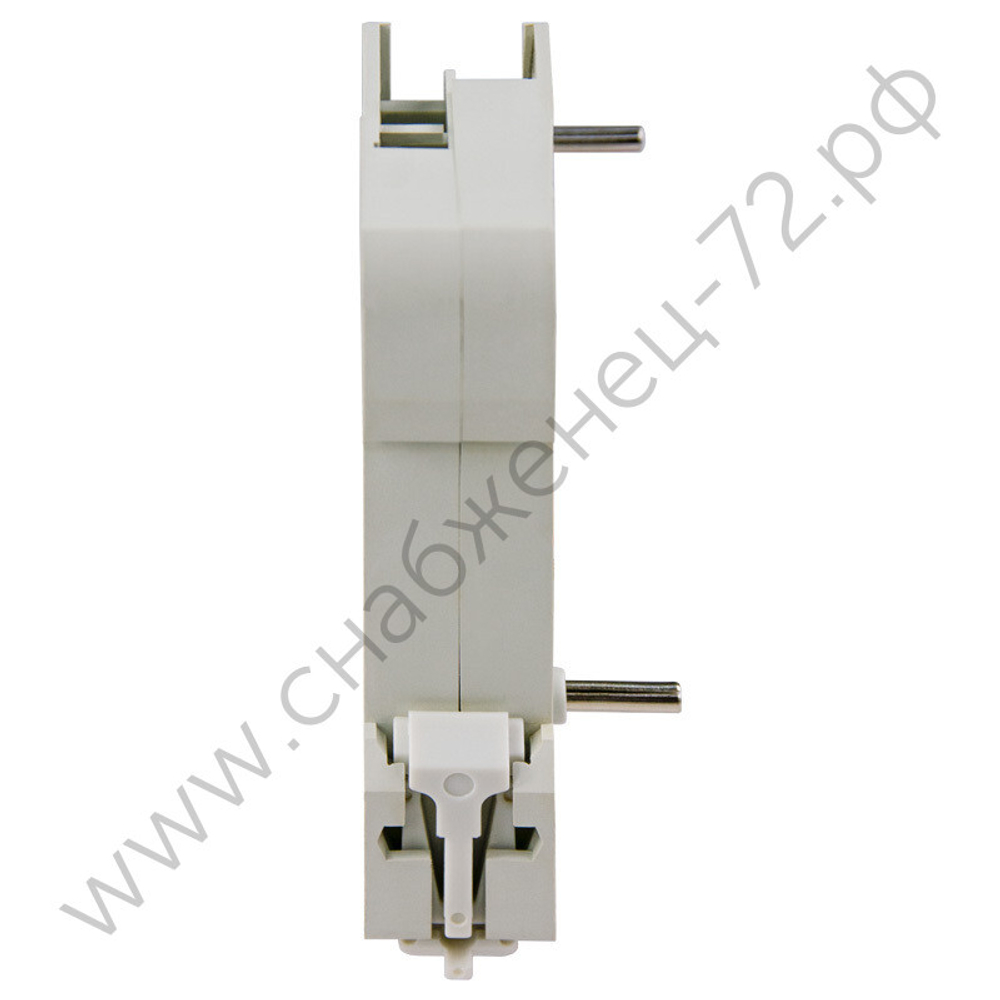

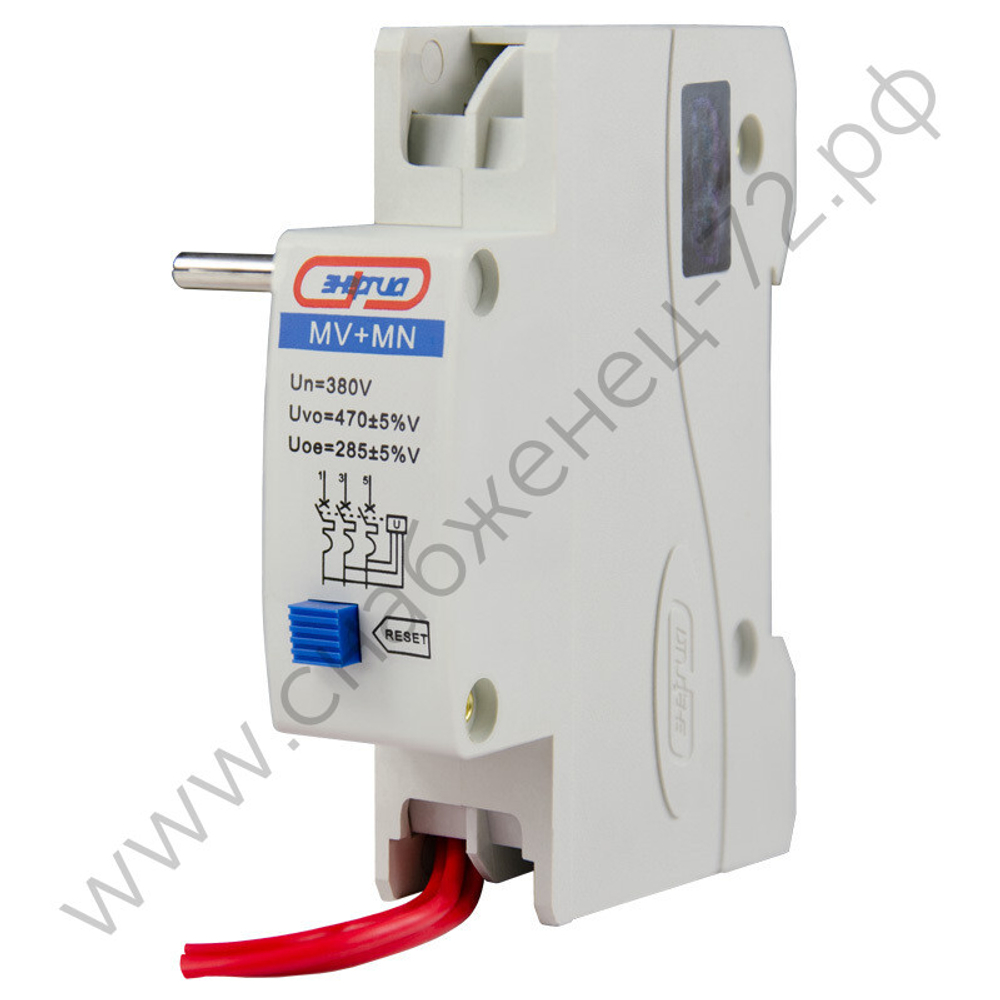

Расцепитель min и max напряжения MV+MN предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения.
Расцепитель выполнен в габарите однополюсного автоматического выключателя ВА47.
Монтаж производится на 35 мм DIN–рейку.
Принцип действия
Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм сброса независимого расцепления автоматических выключателей.
При срабатывании независимого расцепителя, из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося автоматического выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации.
