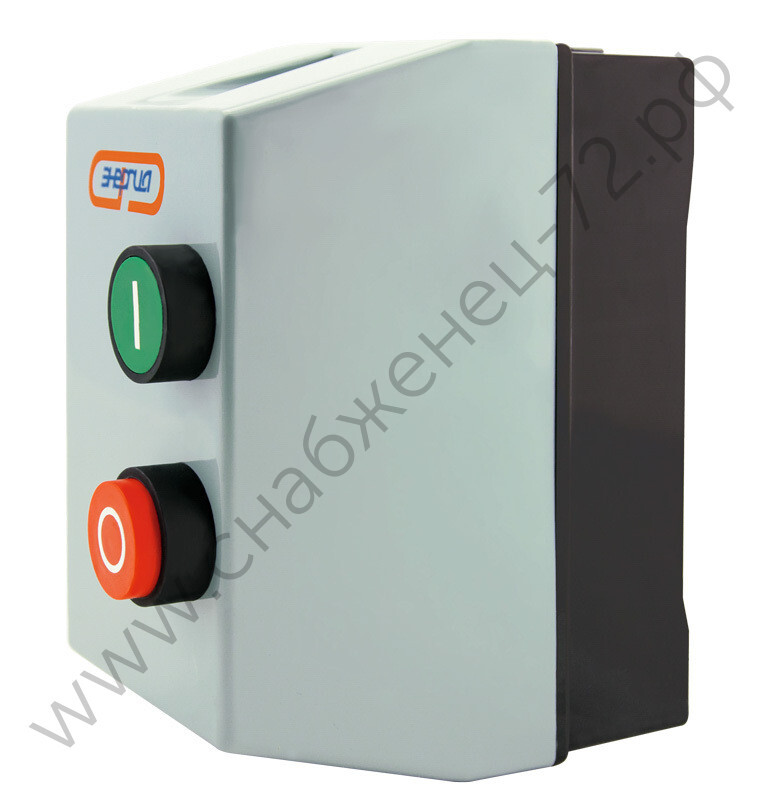

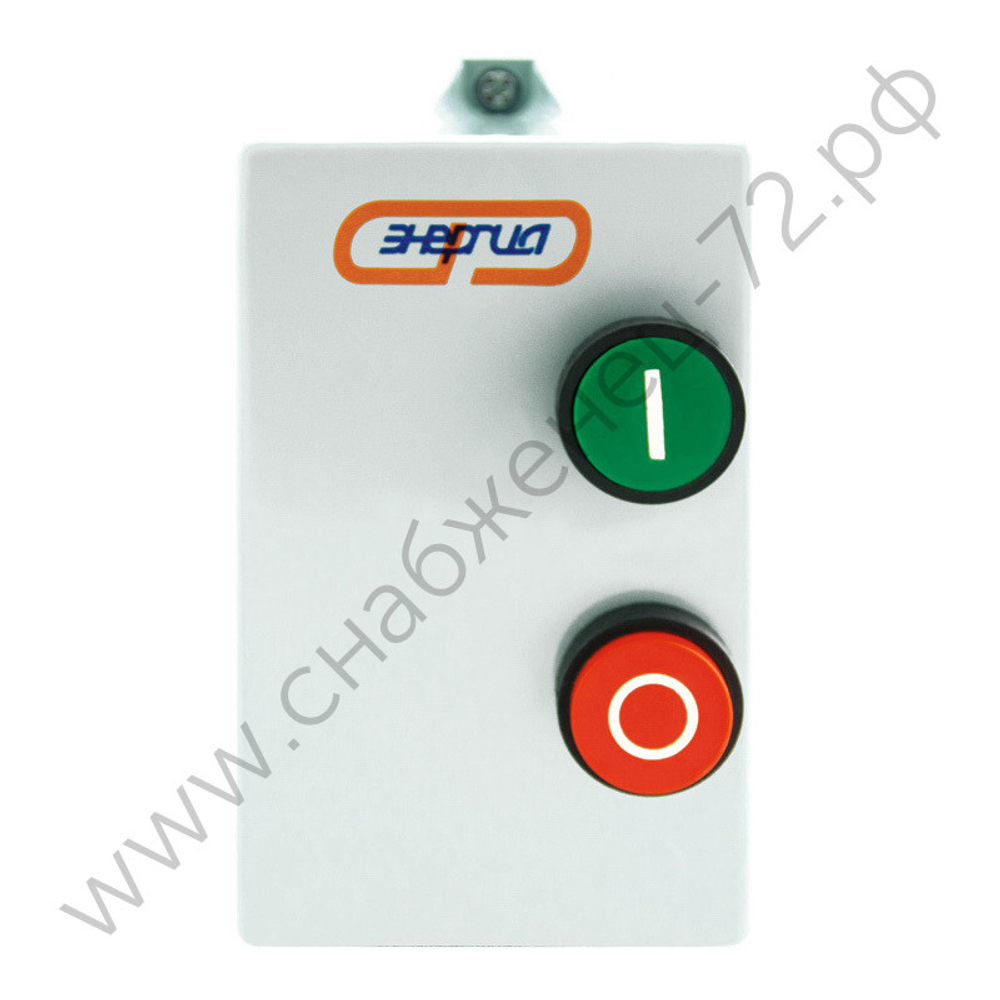

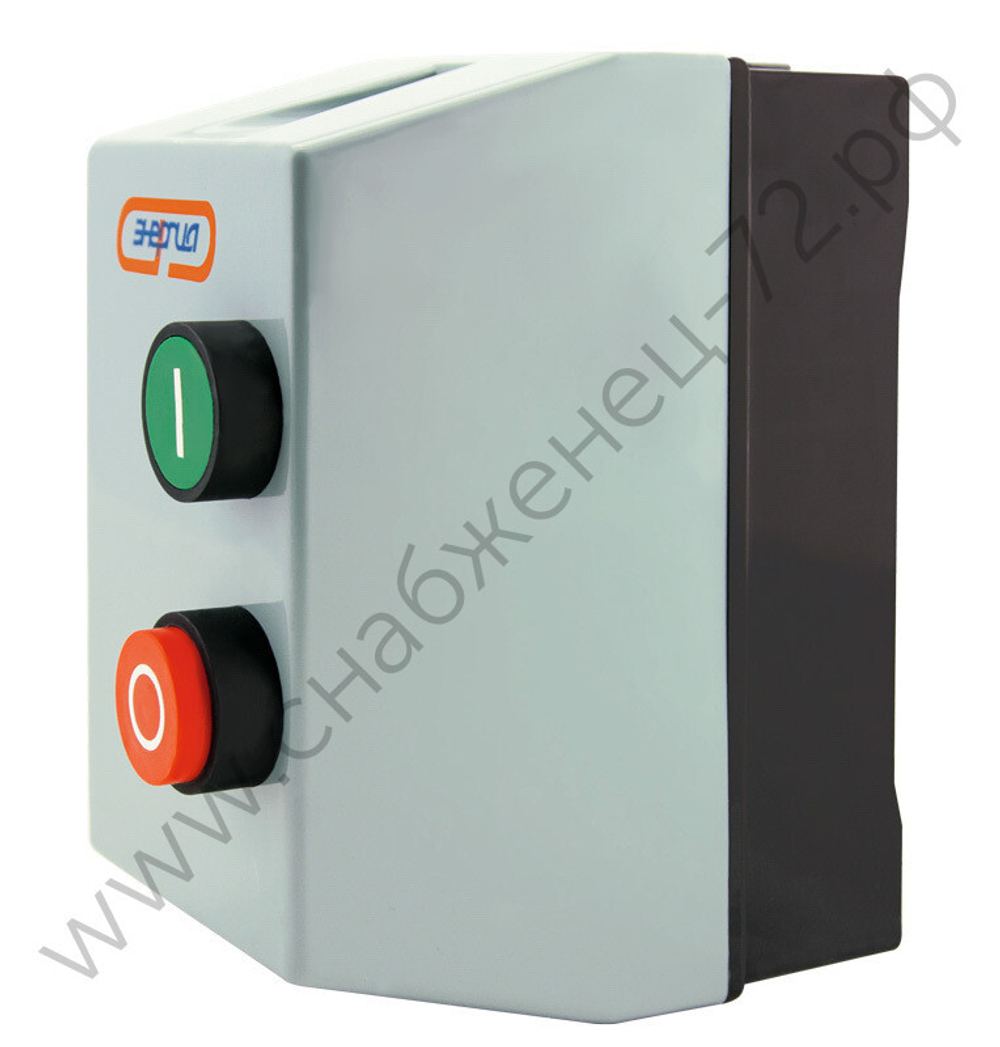

Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
Особенности
При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение.
Магнитный пускатель может работать с частотой 15-1200вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000вкл/ч.
Принцип действия

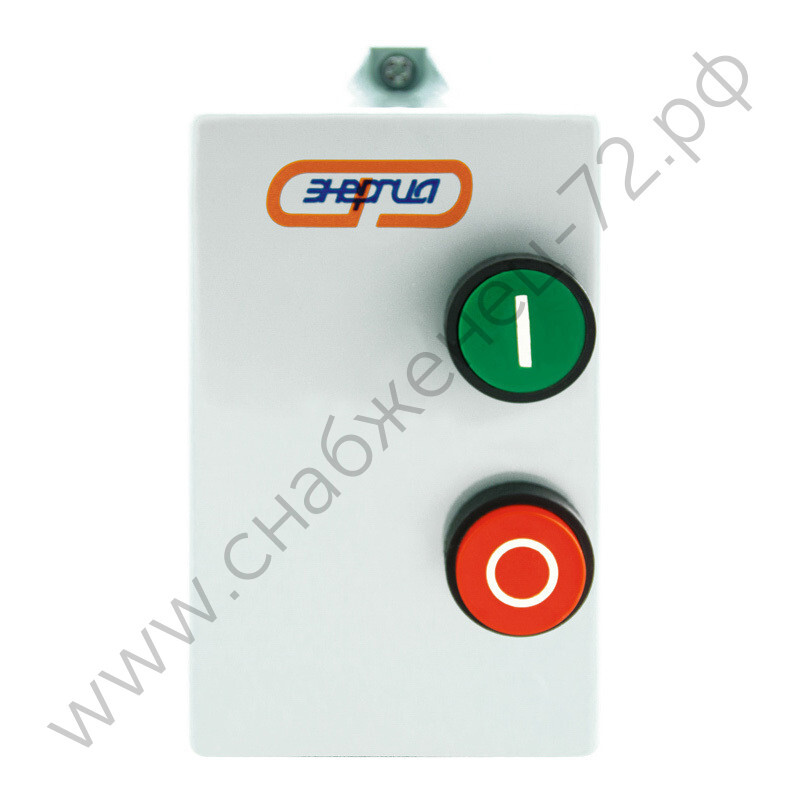

При воздействии на конопку «Пуск», подается напряжение на управляющую катушку пускателя, протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.
При снятии напряжения с катушки под действием пружины подвижная часть магнитной ситемы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную.
В случае использования теплового реле, осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).
