Описание

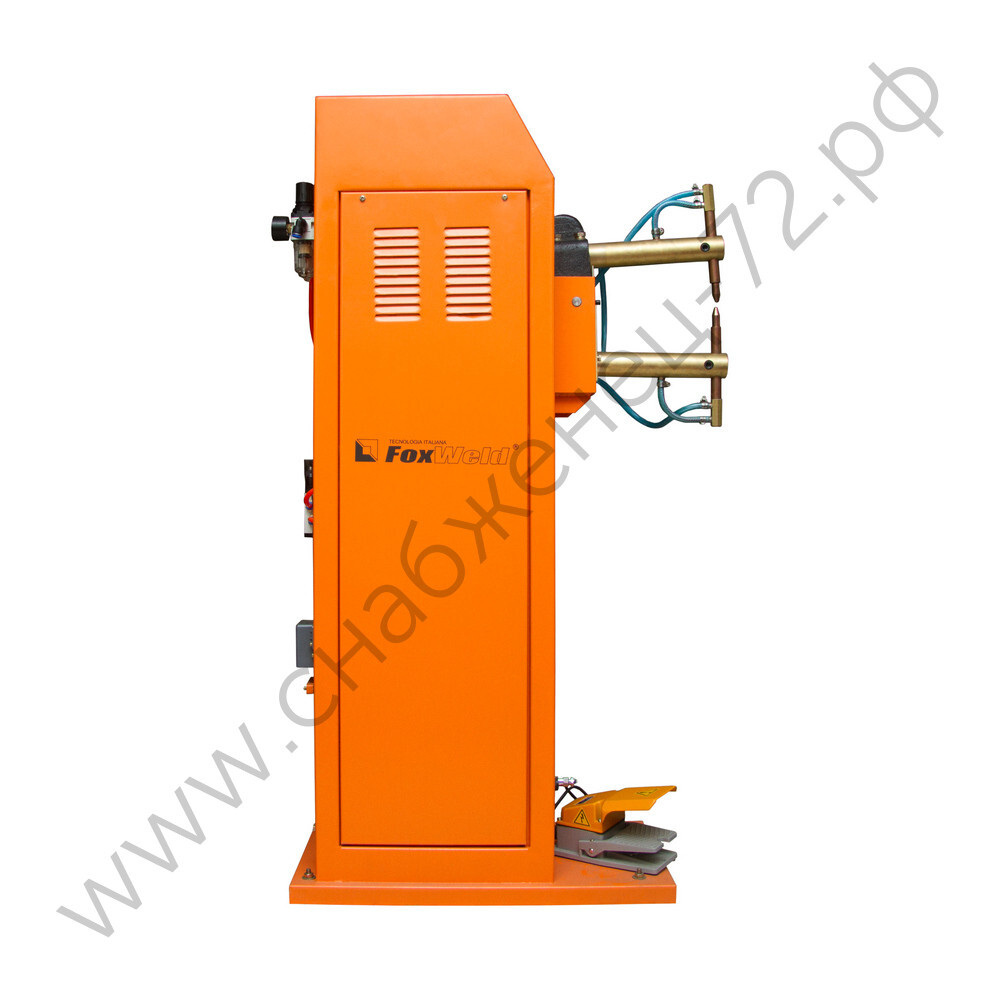

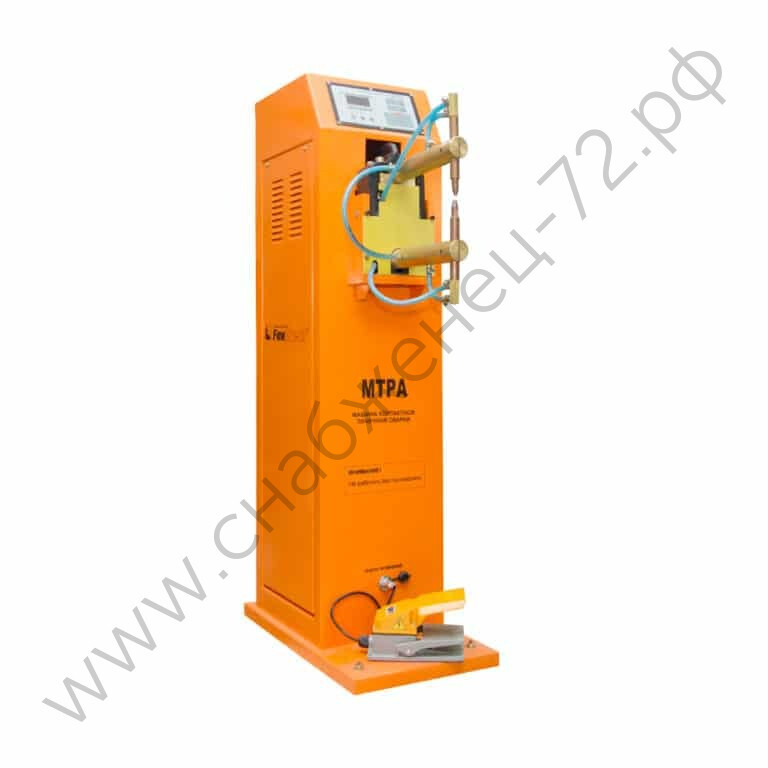

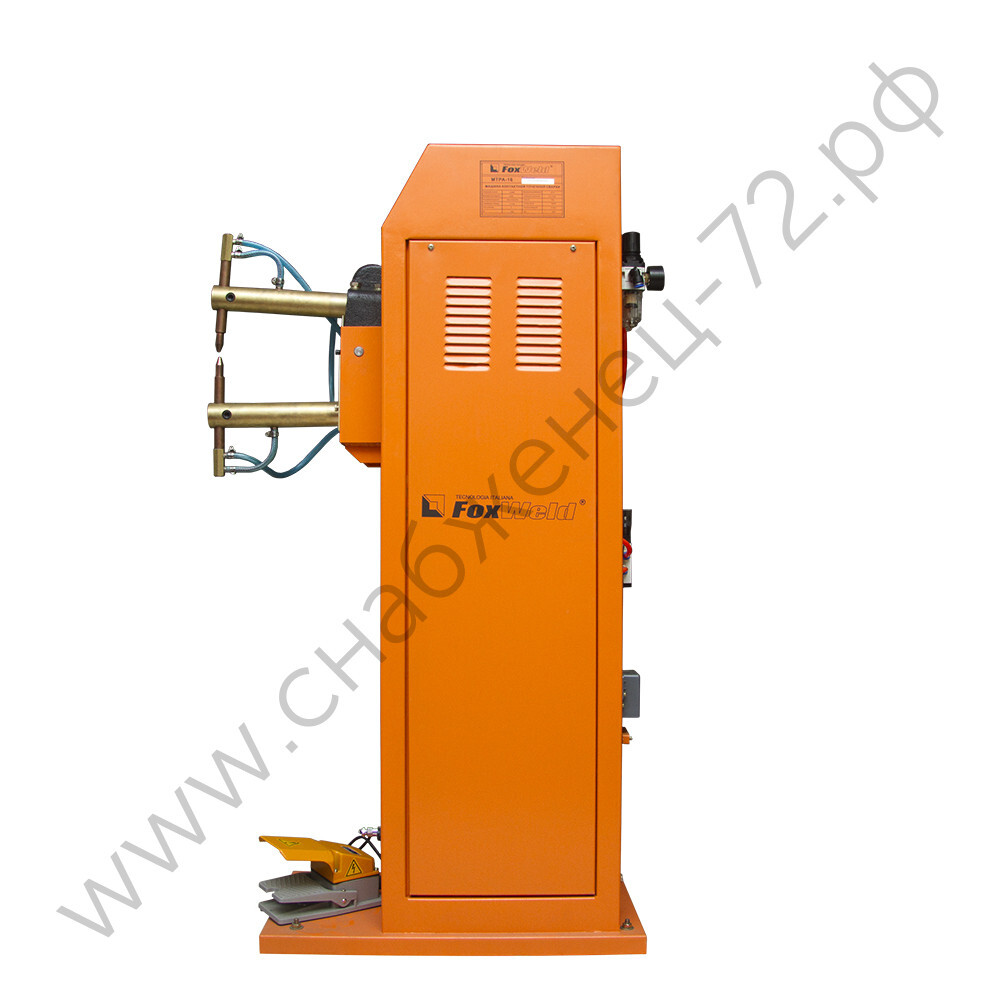

Машины контактной точечной сварки МТРА с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки. Предназначены для мелкосерийного и серийного производства. Контроллер позволяет безступенчато регулировать: сварочный ток, время сварки, время спада тока. Пневмопривод позволяет быстро и без особых усилий производить сварку изделий.
Особенности контактной машины:

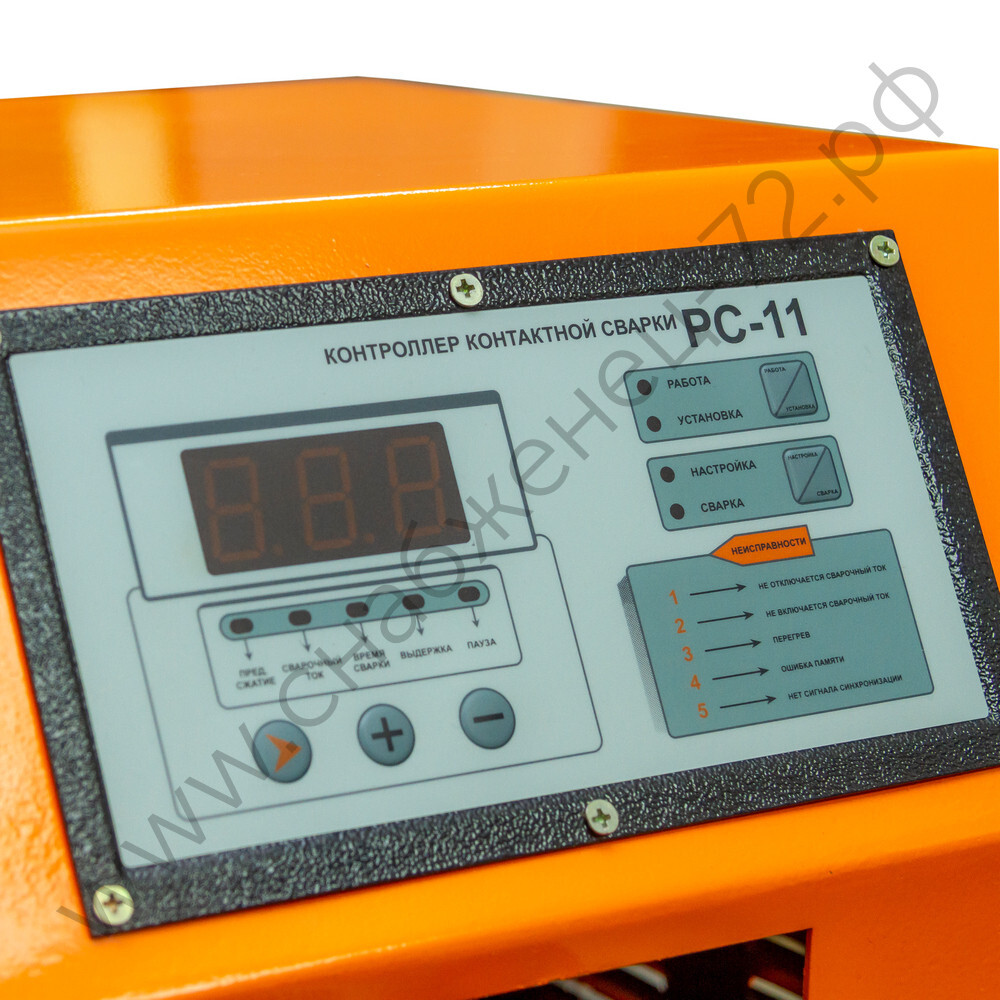

Микропроцессорный блок управления сварочными параметрами
Водяное охлаждение электродов и силового симистора

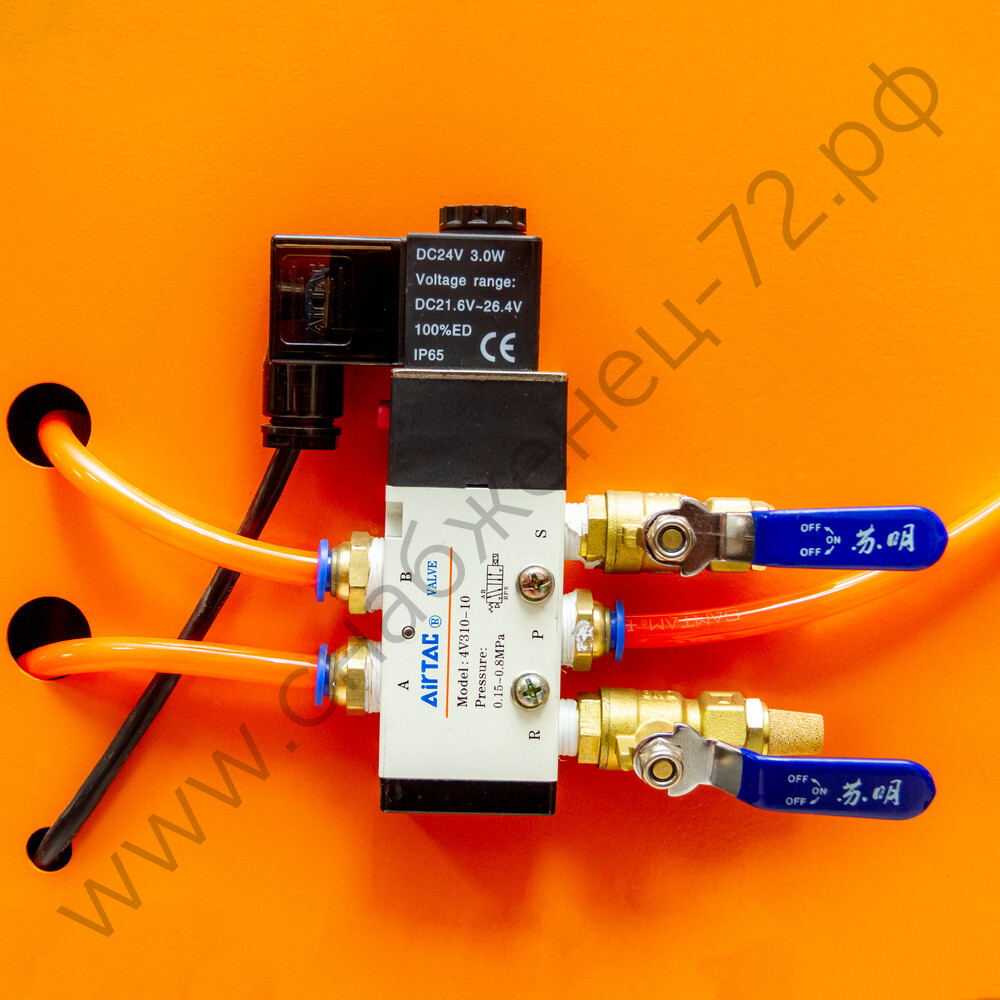

Пневматический привод сжатия
Радиальное перемещение рабочего плеча

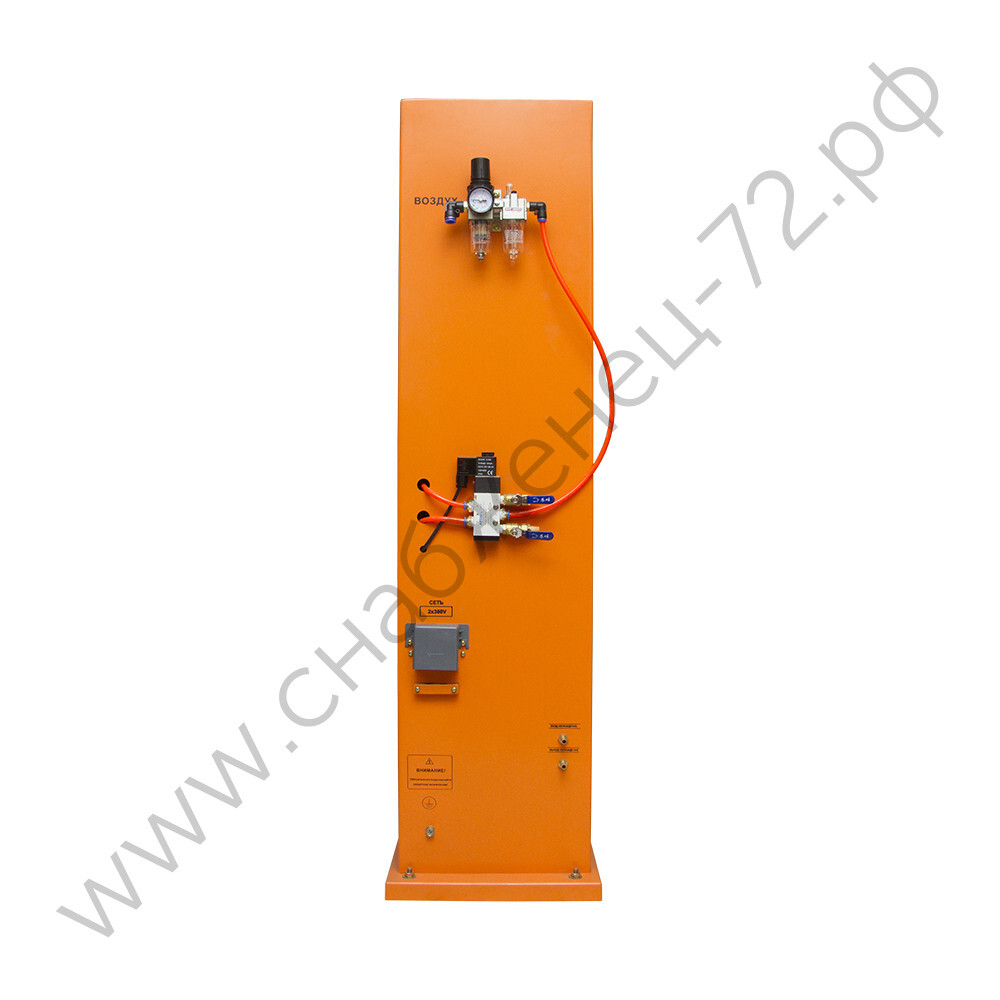

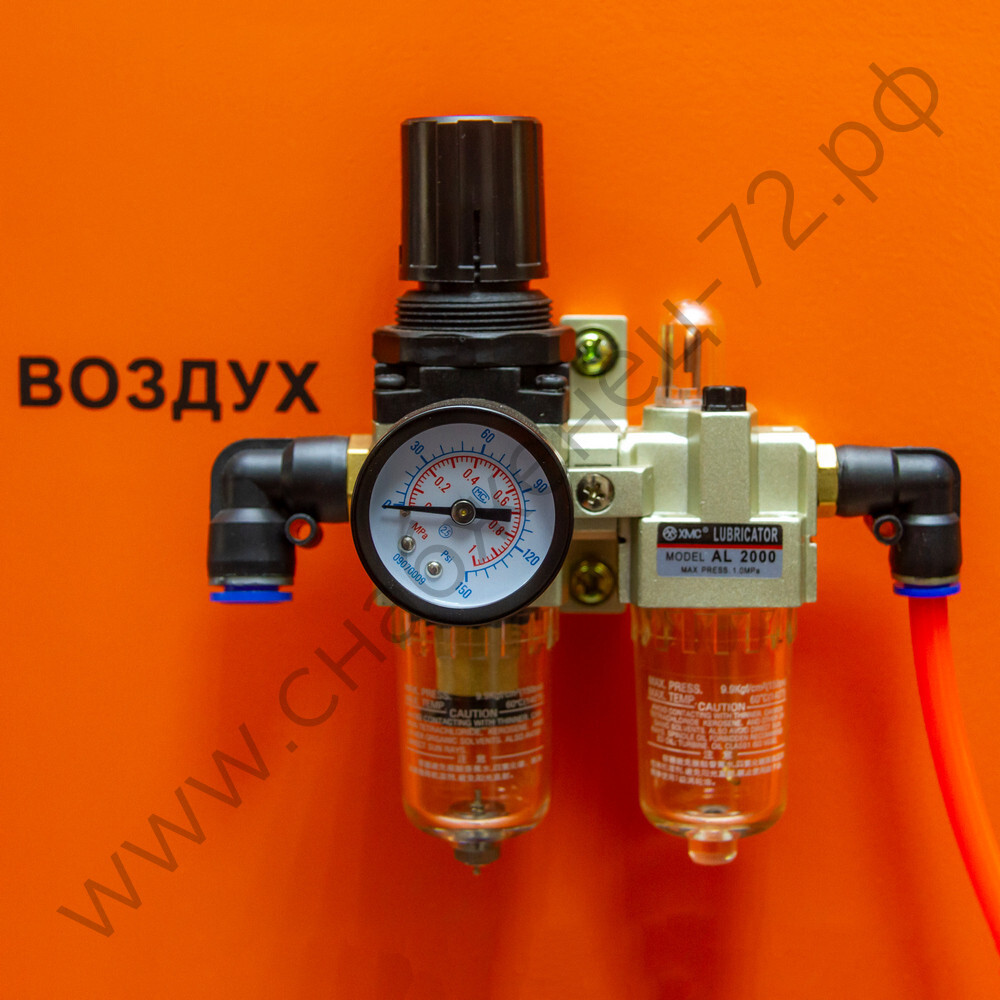

Встроенный фильтр-регулятор с манометром
Мощность: 25 кВт.
Сеть 400 Вольт.
Охлаждение: жидкостное 4-х контурное.
Ход электродов: радиальный.
Тип привода: пневматический.
Свариваемые толщины листовой стали 2мм+2мм.
Регулировка сварки: Бесступенчатый цифровой контроллер.
Для охлаждения можно применять блок жидкостного охлаждения Foxweld WRC 300B артикул 3243.
Комплект поставки:
Машина контактной сварки – 1 шт.
Сварочные электроды – 2 шт. (уже установлены на машине)
Инструкция – 1 шт.
Гарантийный талон – 1 шт.
Характеристики
Напряжение, В
400
Сварочное напряжение, В
0.5～3.58
Акция
N
Продолжительность включения (ПВ), %
20
Вес аппарата, кг
110
Блок жидкостного охлаждения
Foxweld WRC 300B артикул 3243
Номинальная мощность, кВа
25
Время сварки, с
0.02～5
Вылет электродов, мм
240
Максимальное усилие сжатия, H
2500
Максимальный первичный ток, А
63
Минимальное сечение кабеля подключения, мм2
8
Охлаждение трансформатора
Жидкостное
Охлаждение электродов
Жидкостное
Расход охлаждающей жидкости, л/мин
6
Толщина свариваемых листов внахлёст, мм
2+2
Толщина свариваемых прутков крестообразно, мм
от 0,8+0,8 до 6+6
Ступеней мощности
Бесступенчатая
Управление процессом
Контроллер РС-11
Ход электродов, мм
50
Давление воздуха внешней магистрали, МПа
0,6
Максимальная мощность кВа
25
Максимальное раскрытие электродов, мм
50
Максимальный вторичный ток, А
6000
Номинальное раскрытие электродов, мм
20
Номинальный первичный ток, А
28,2
Охлаждение плечей
Жидкостное
Охлаждение симисторов/тиристоров
Жидкостное
ПВ % (Цикл минут)
20
Привод сжатия электродов
Пневматический
Продолжительный сварочный ток, А
2683
Размер машины, мм
780*400*1300
Расход охладителя, л/мин
6
Сечение кабеля питающей сети, мм^2
8
Входное напряжение В
400
