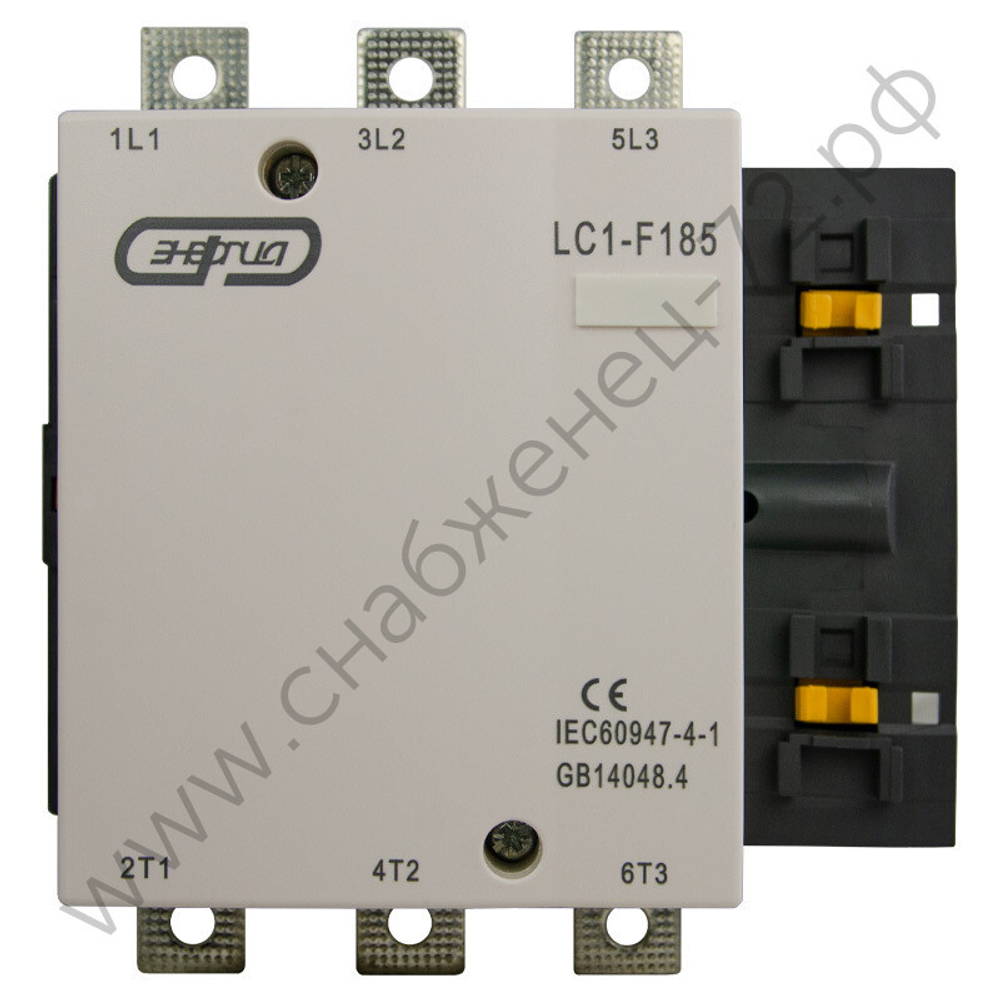

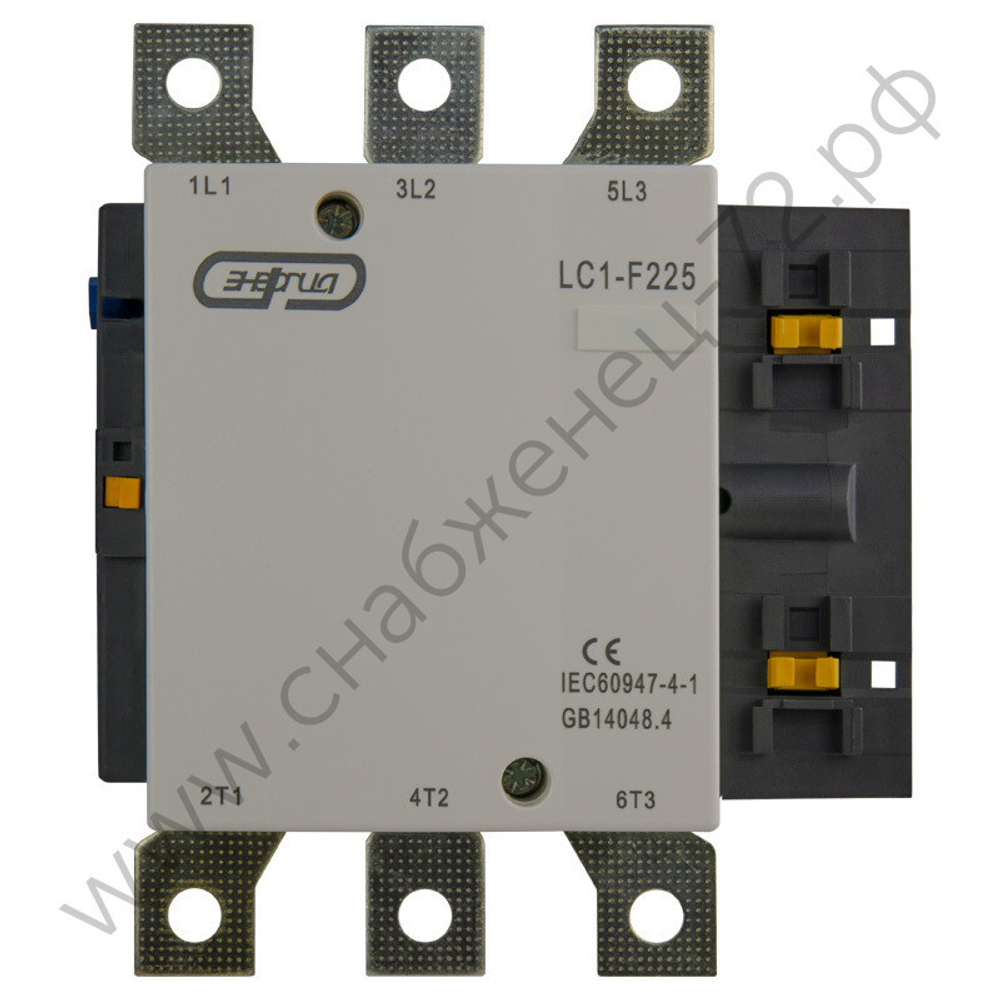

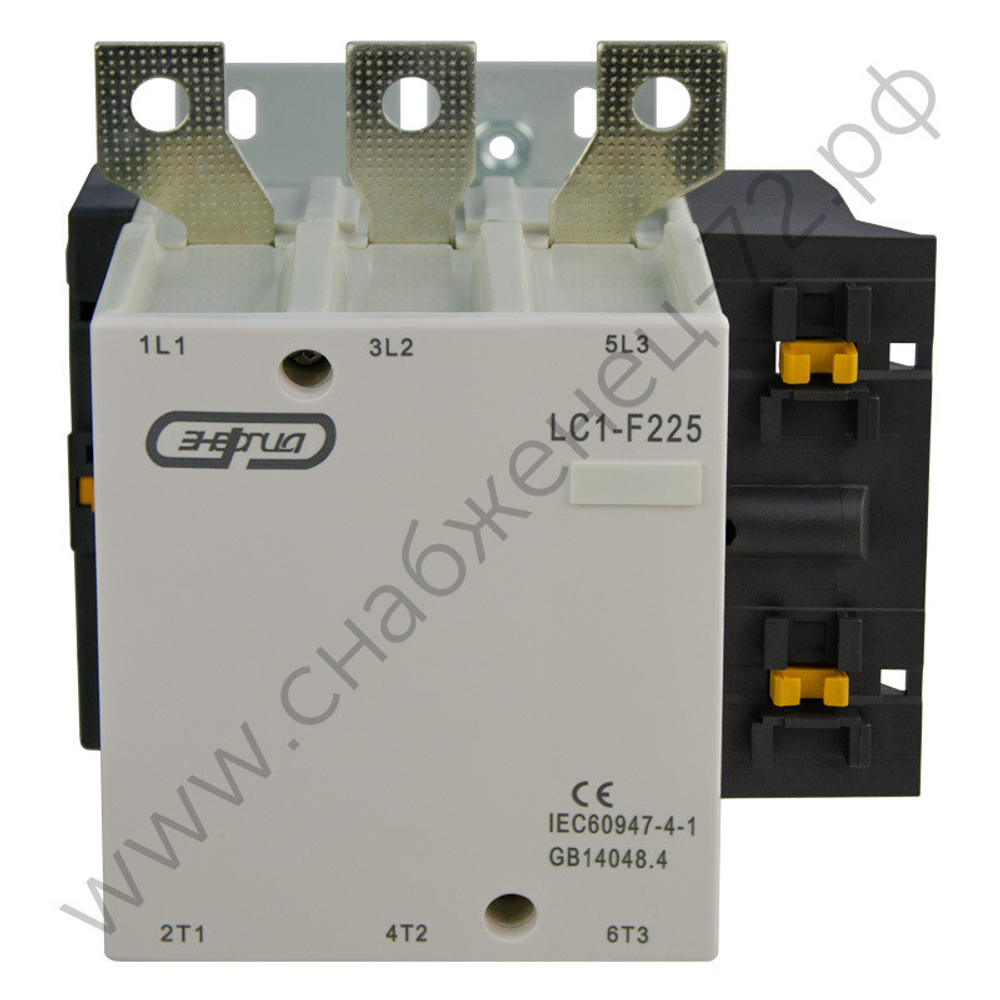

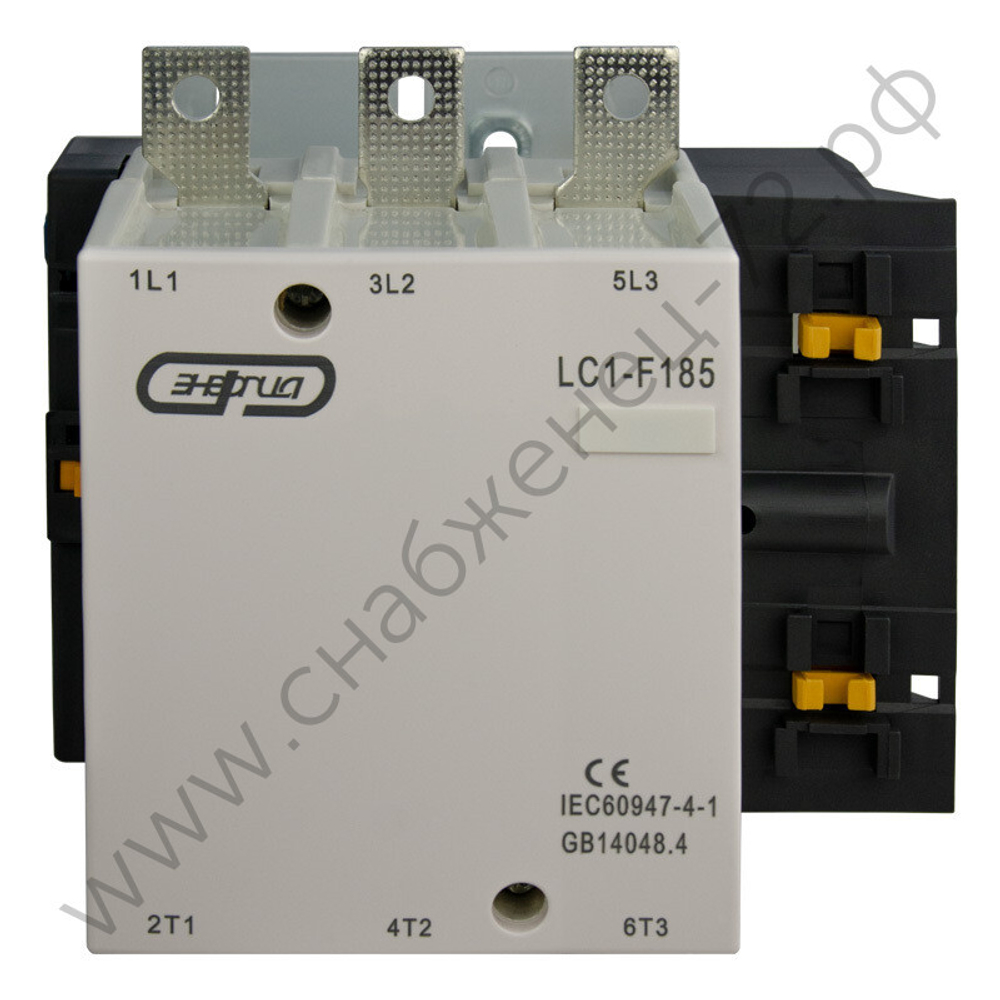

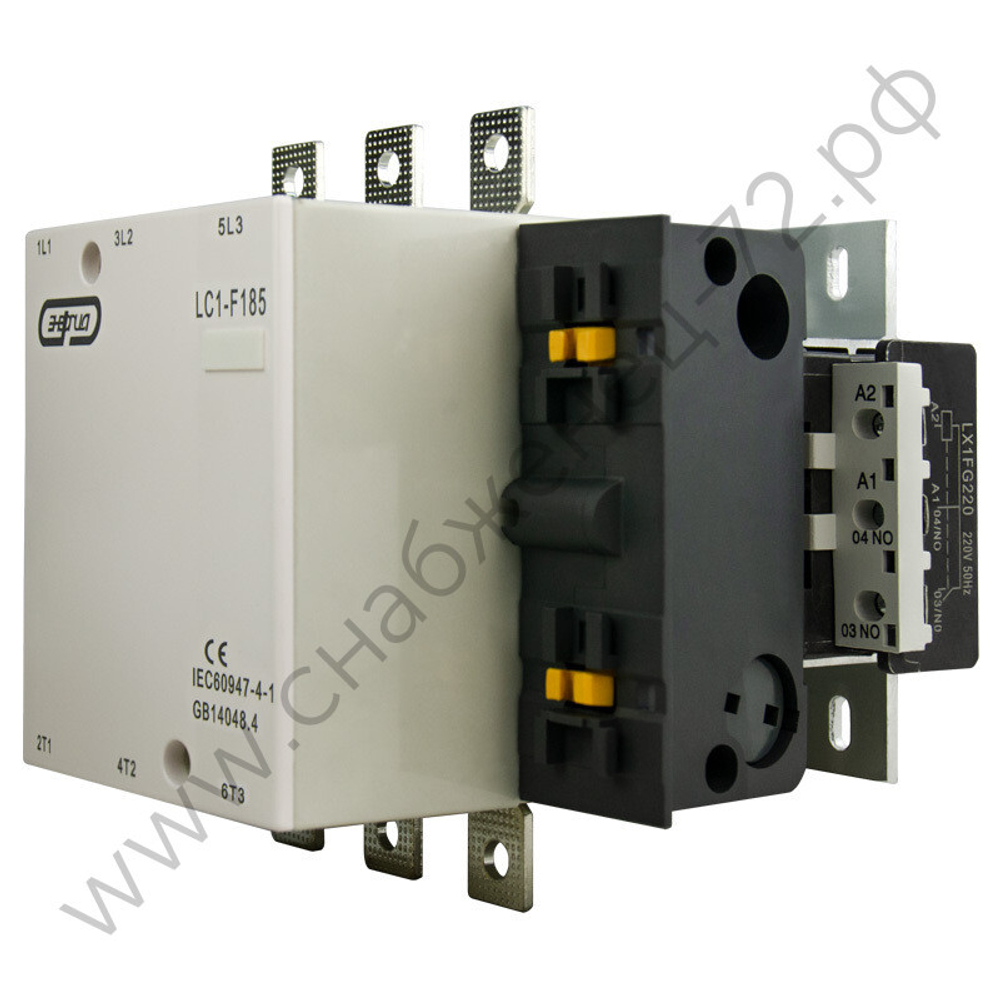

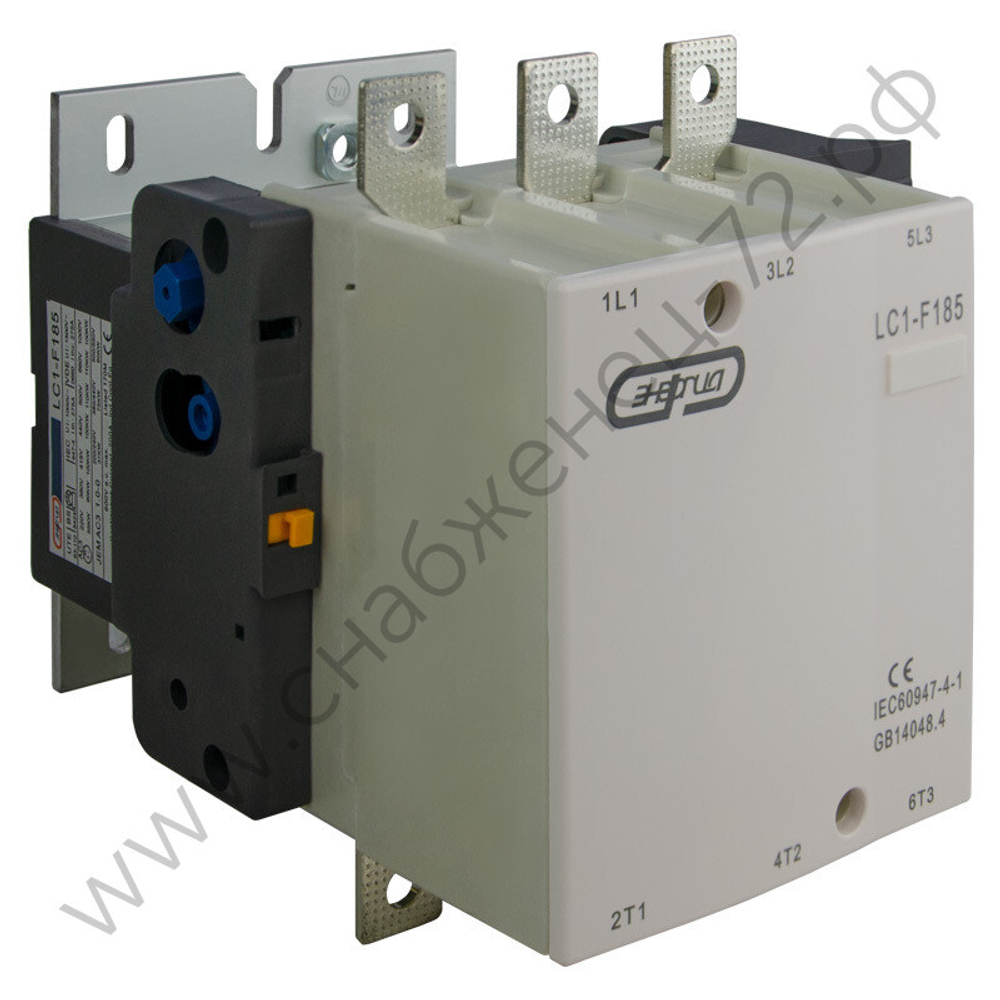

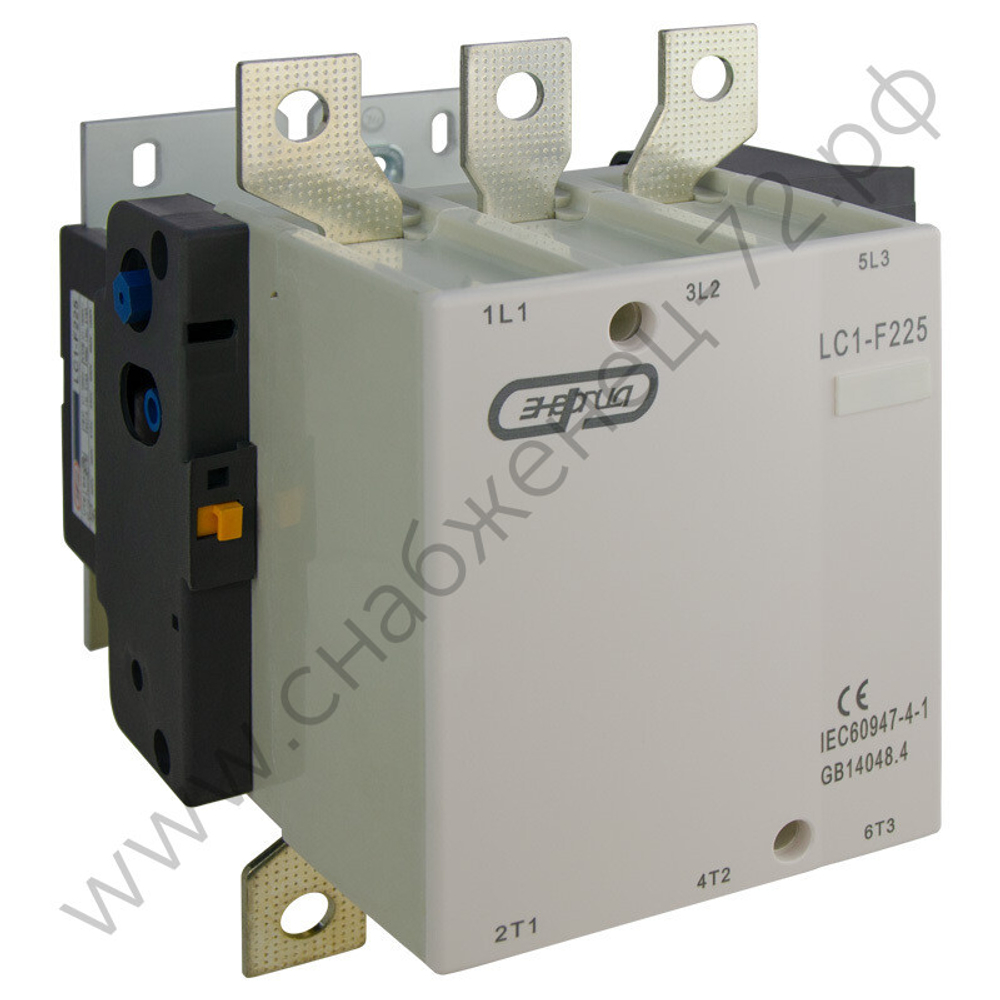

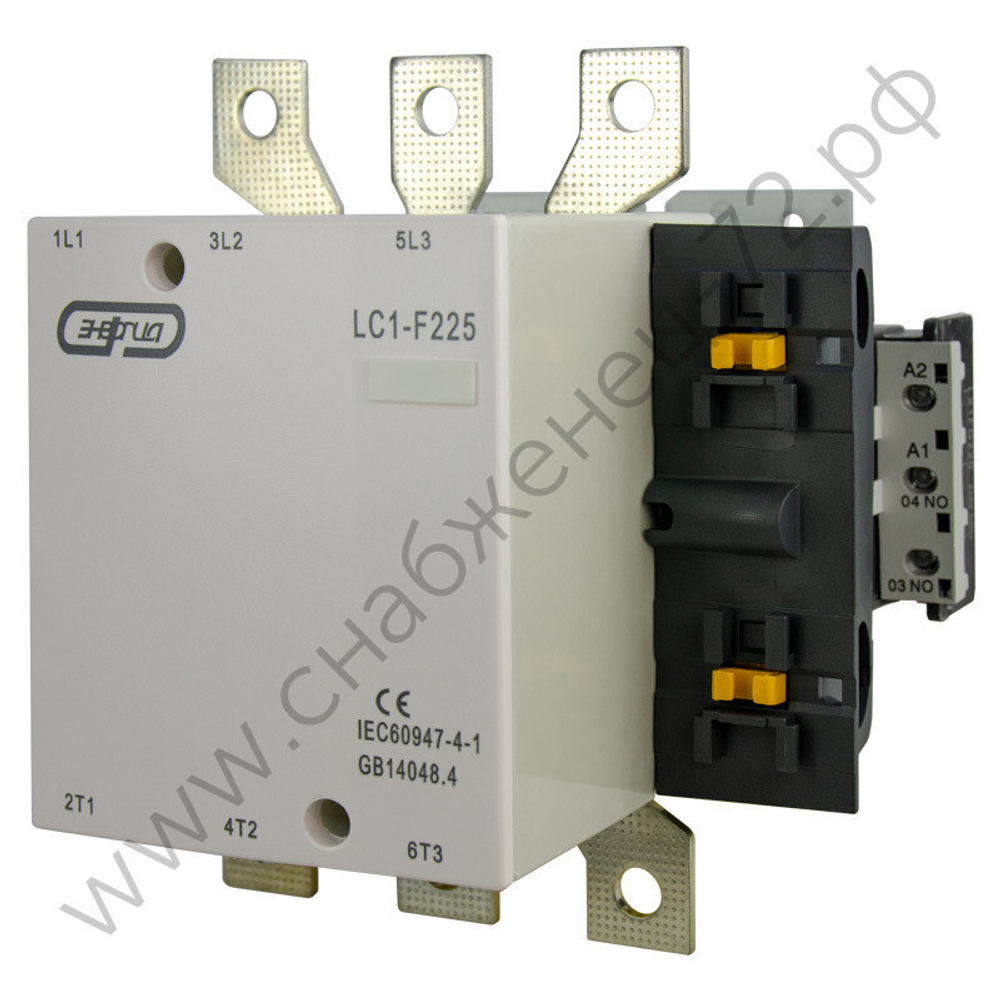

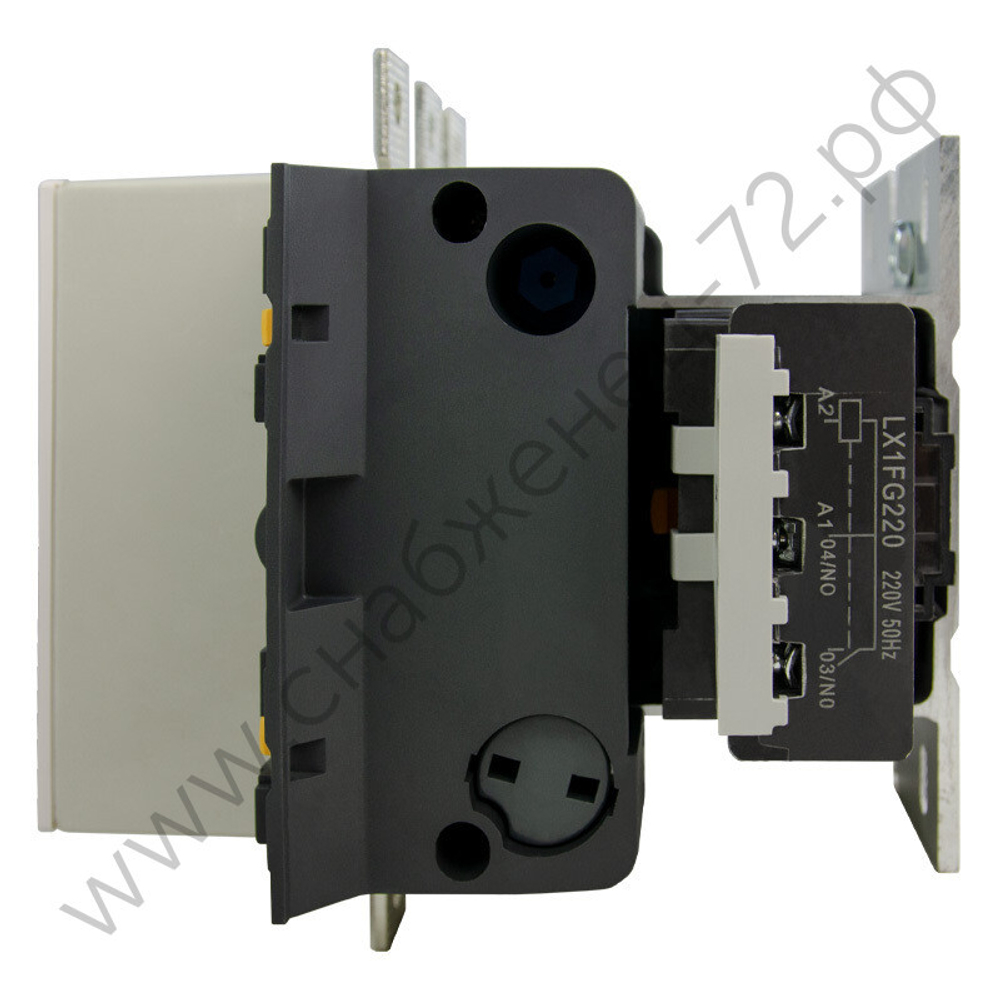

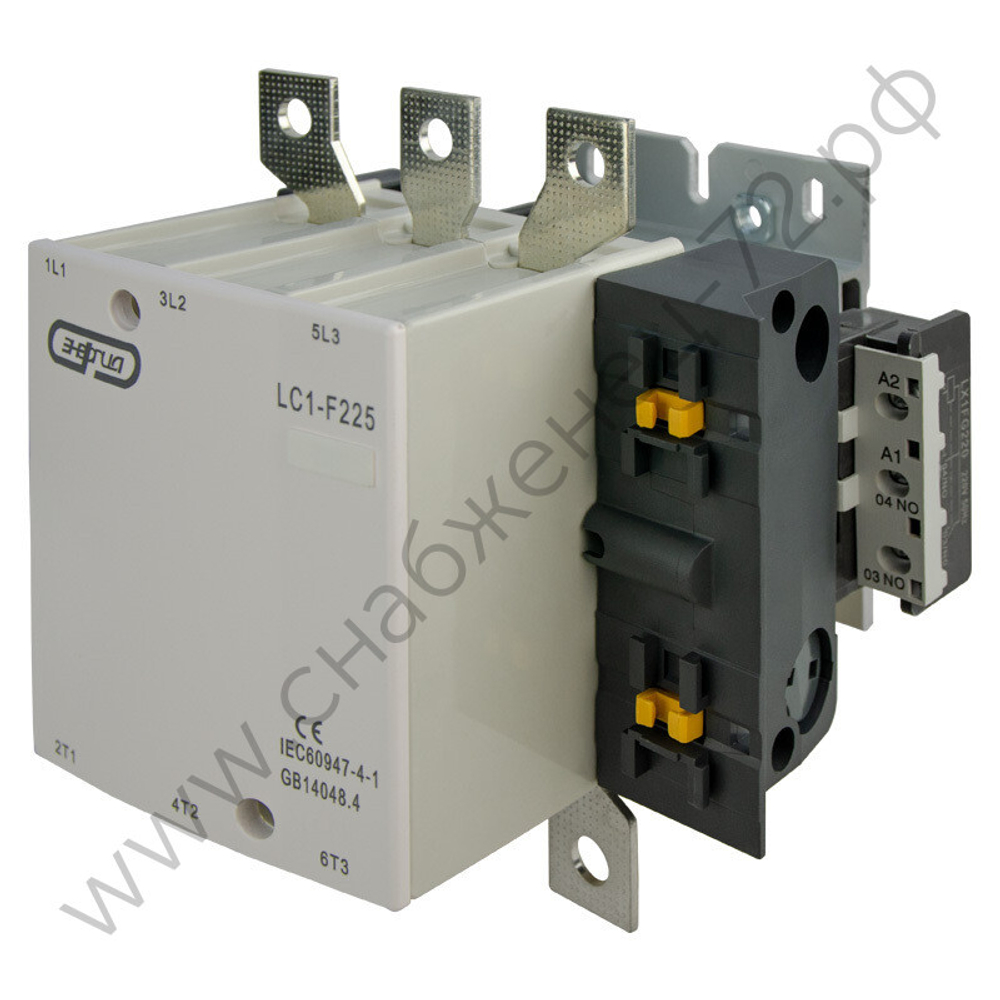

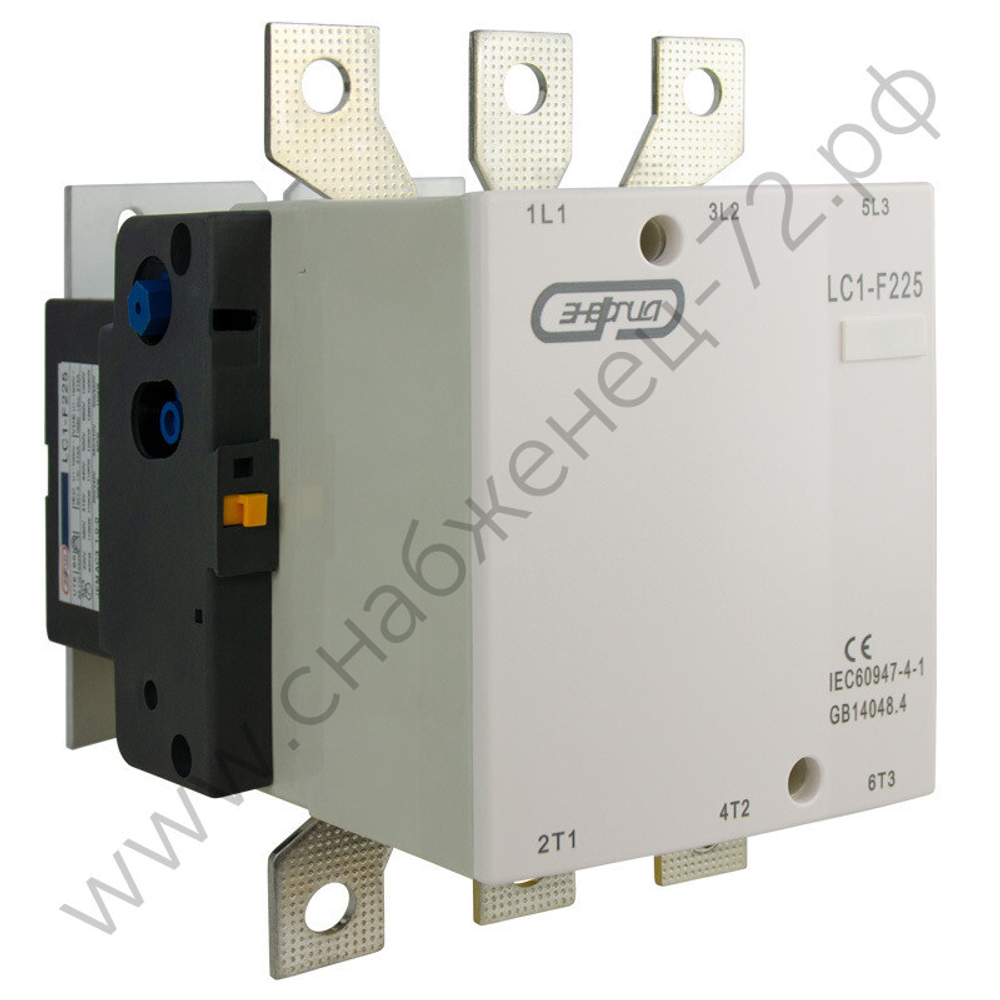

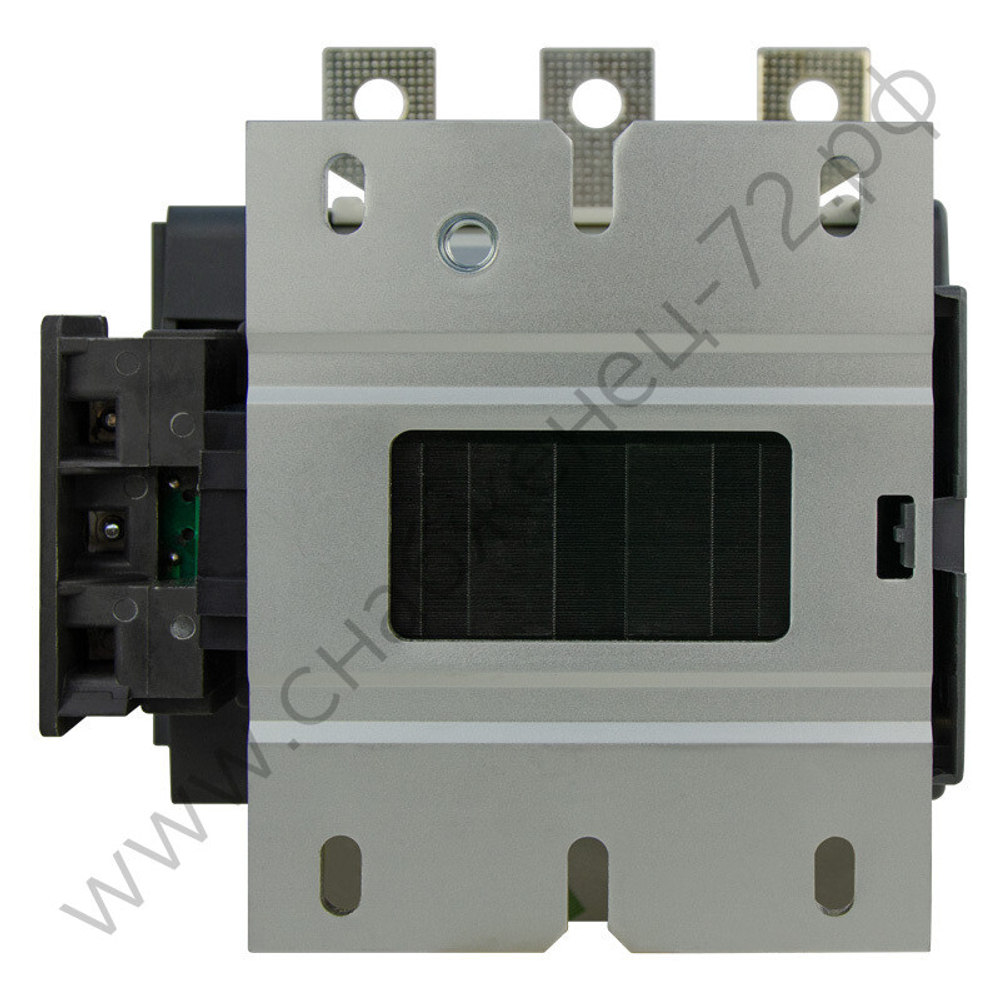

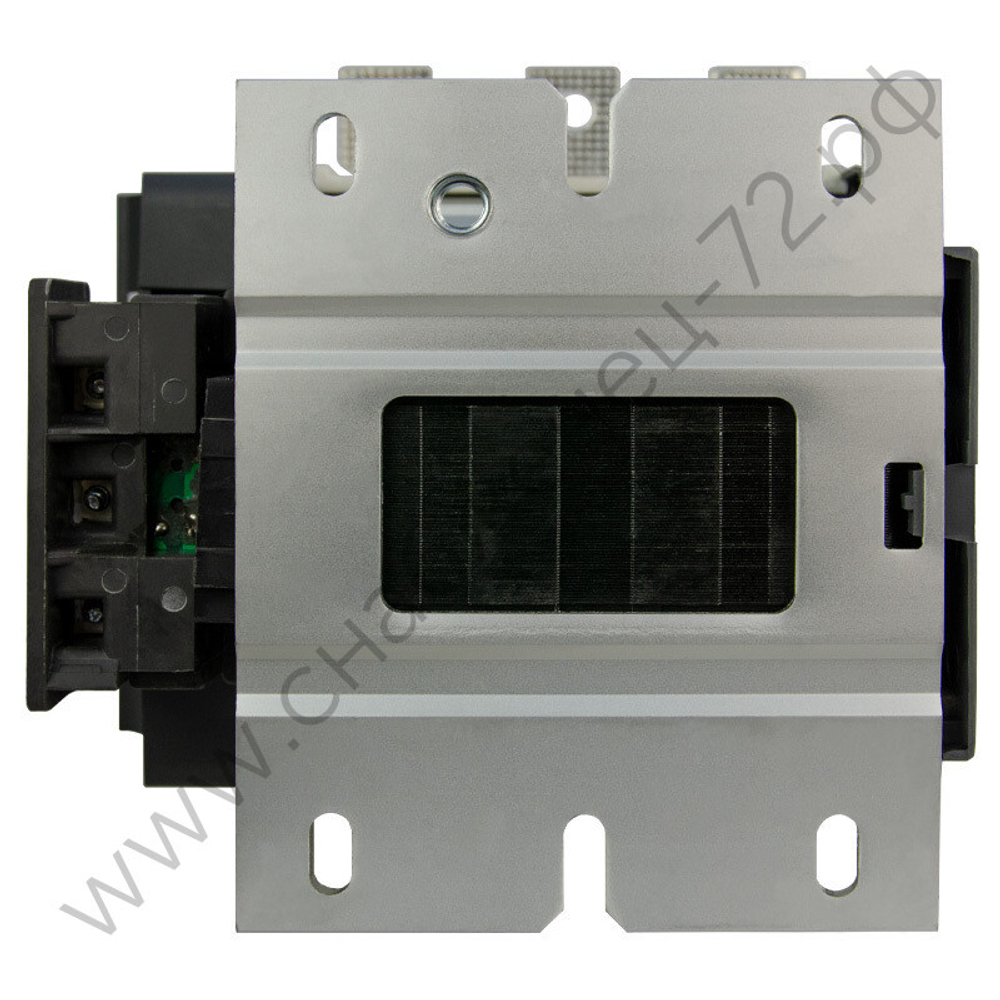

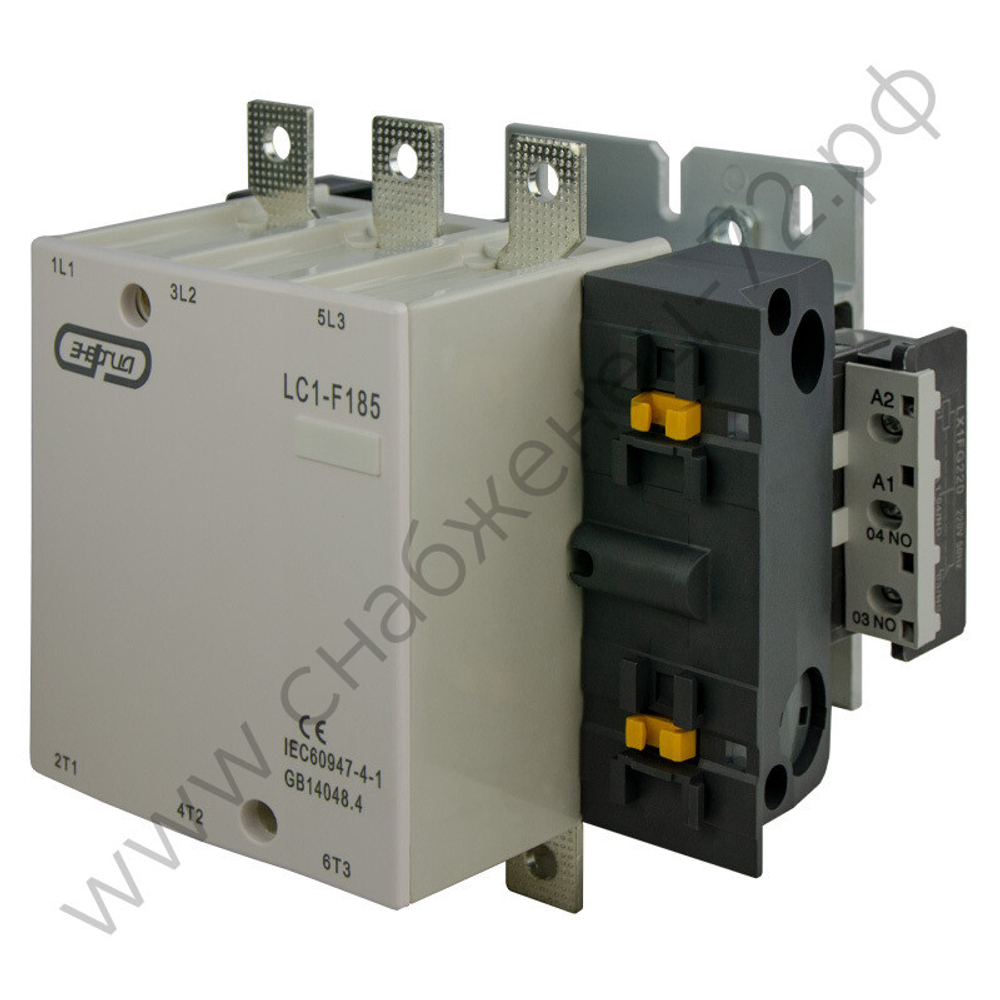

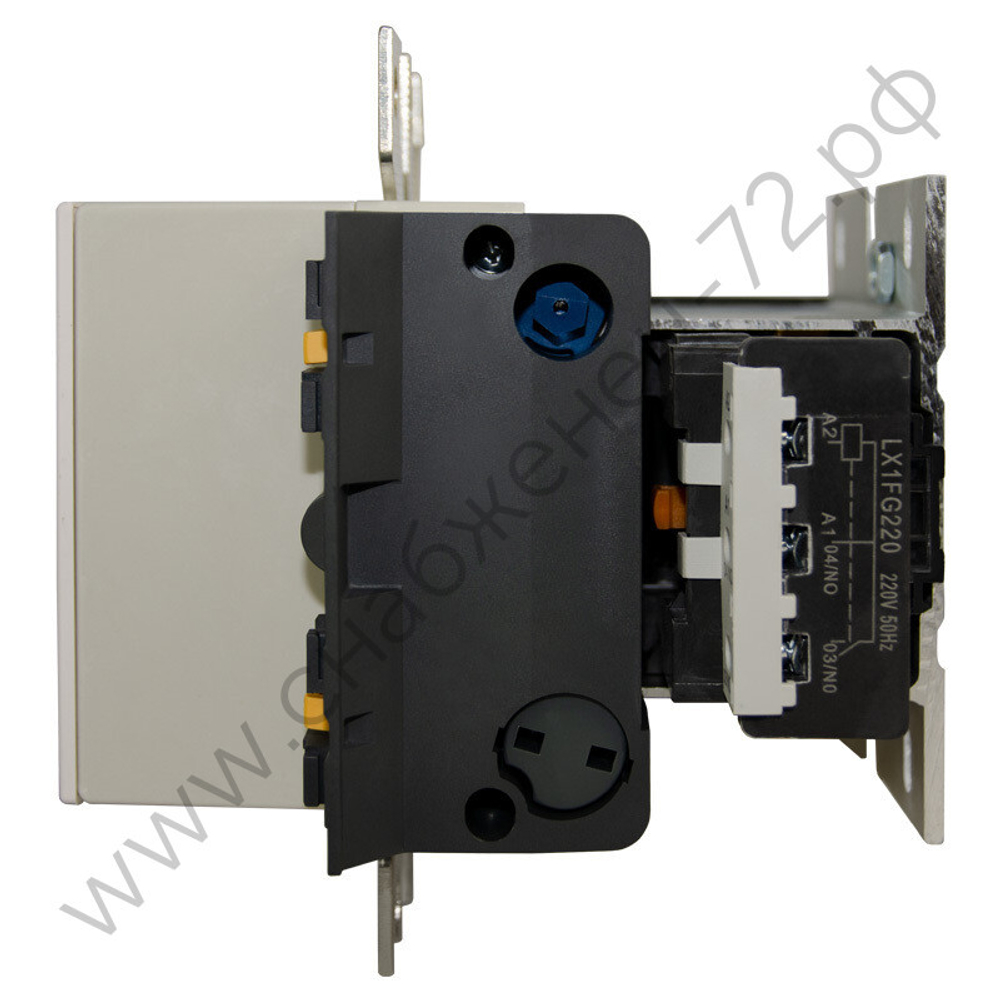

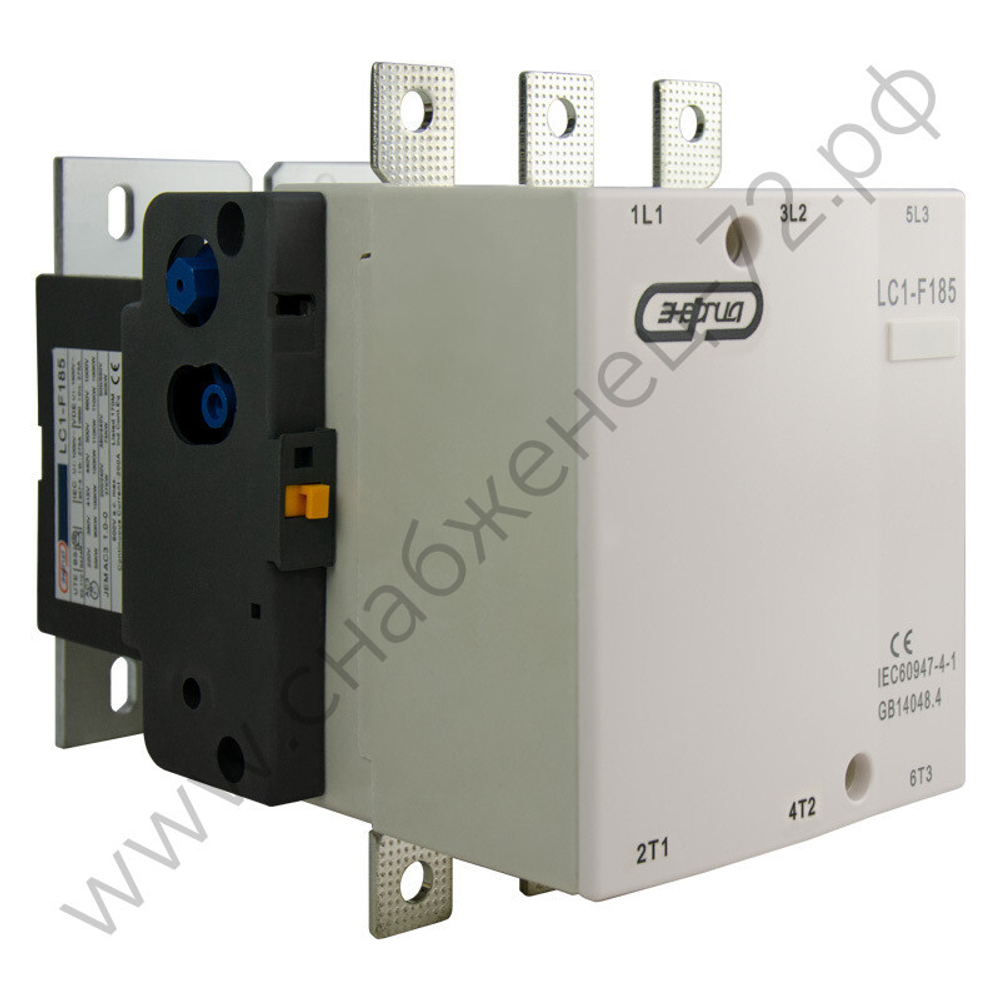

Контакторы серии LC1-F предназначены для работы в цепях переменного тока с номинальным напряжением до 1000В (50/60Гц) и током нагрузки до 630А.
Контакторы серии LC1-F позволяют осуществлять дистанционное управление в электрических цепях различного назначения в соответствии с техническими условиями установки и эксплуатации.
Особенности
При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Установку контактора должен производить только квалифицированный специалист.
Рабочее положение контакторов вертикальное, с максимальным отклонением 5 градусов в любую сторону.
Принцип действия
Под воздействием электромагнитного поля втягивающей катушки возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков.
Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запресованные в полюсные наконечники неподвижной части магнитной системы.
