Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 250В под нагрузкой без разрыва цепи в однофазной сети 220В 50Гц.
ВНИМАНИЕ! Эксплуатация изделия допускается квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этой цели требуется другое оборудование.

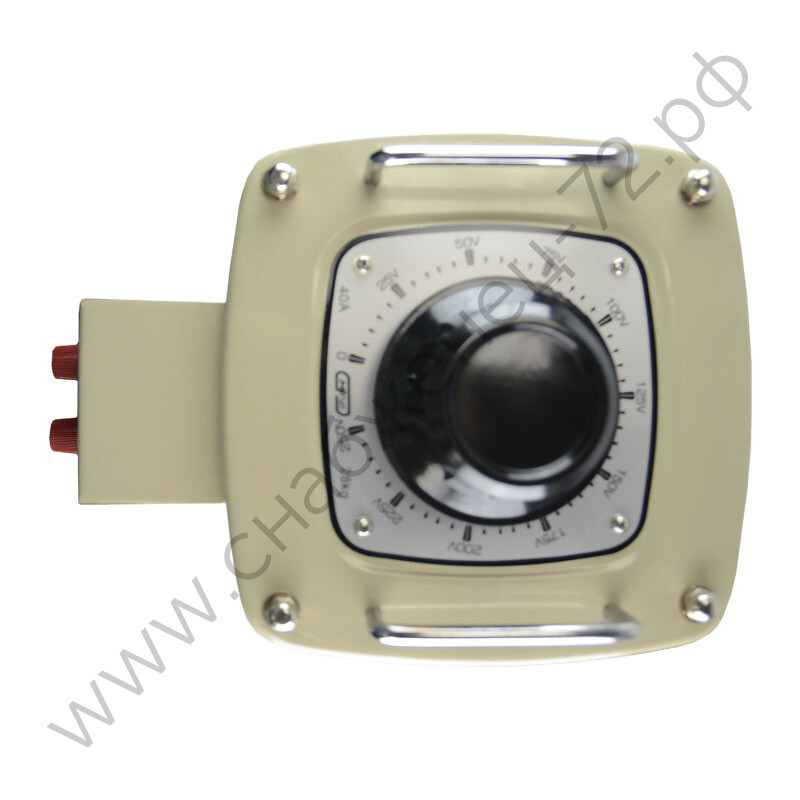

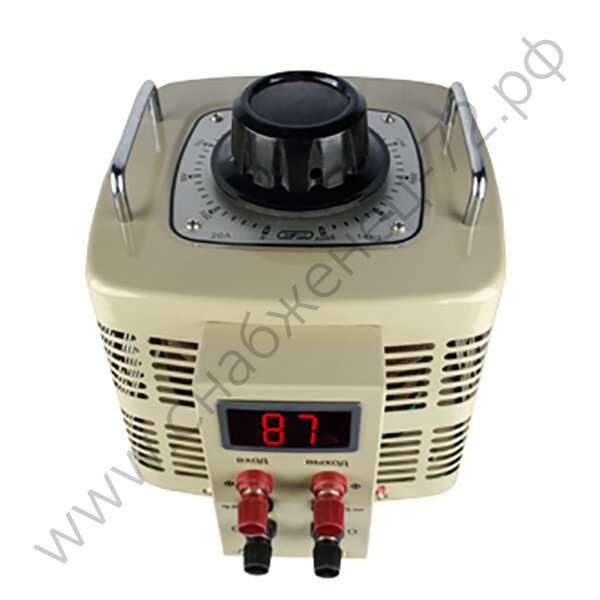

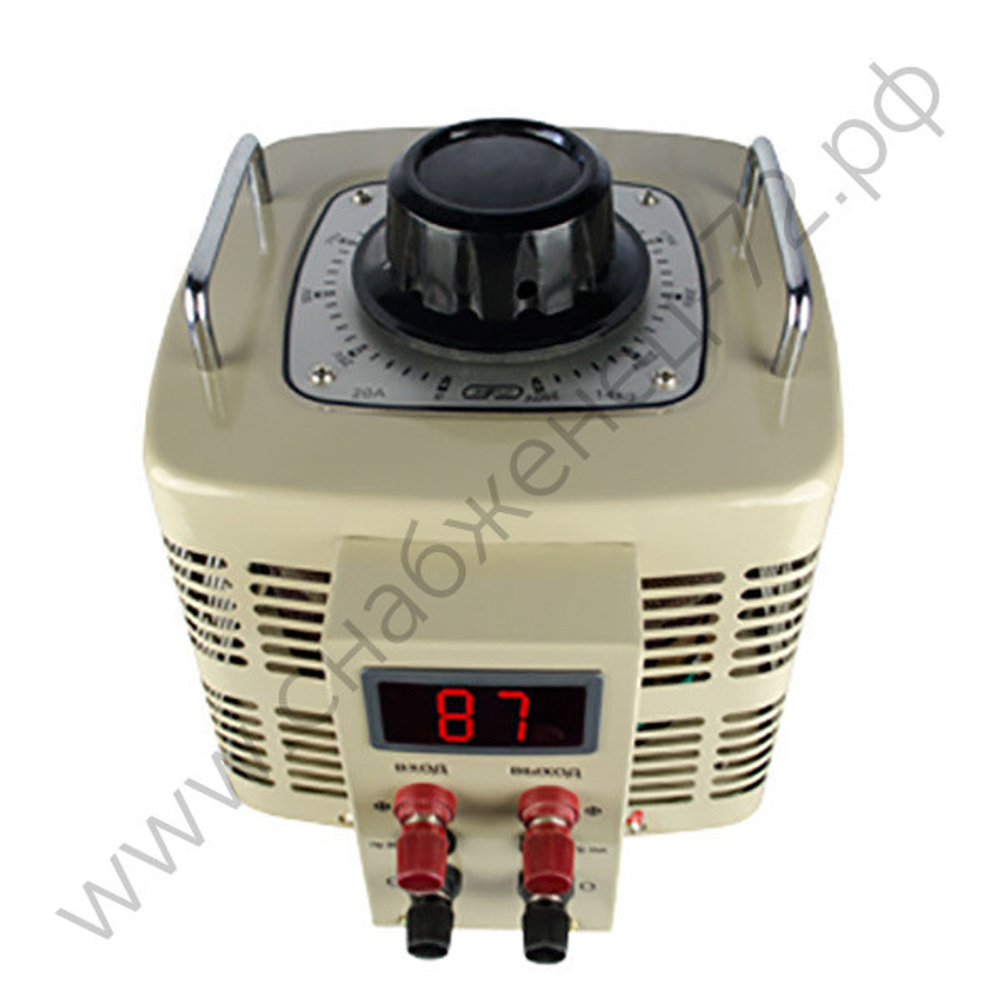

На верхней панели прибора имеется поворотная рукоятка, под которой расположена шкала с делениями. Регулировка напряжения производится путем поворота рукоятки.

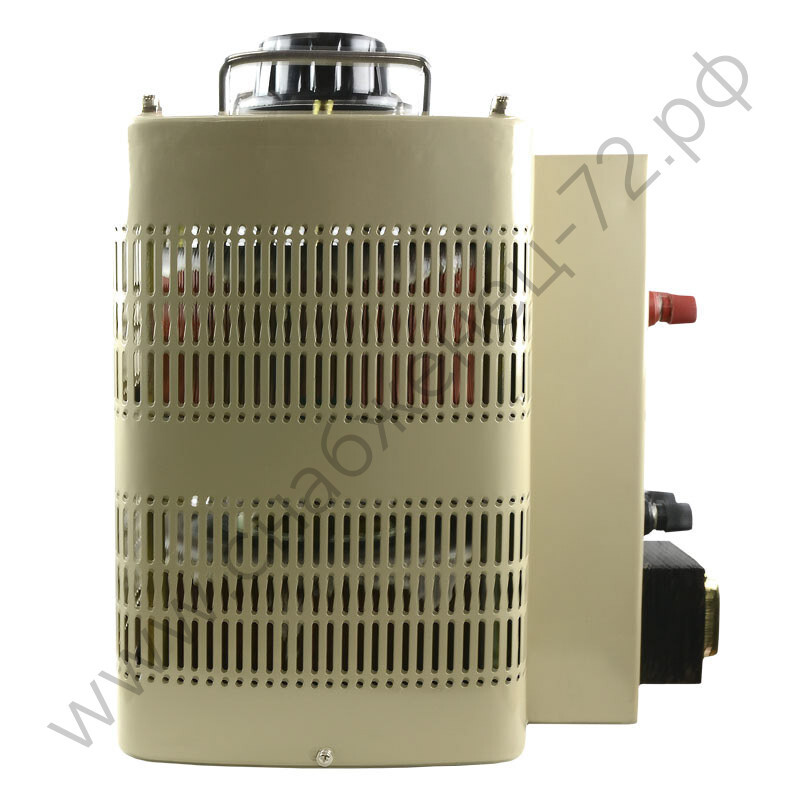

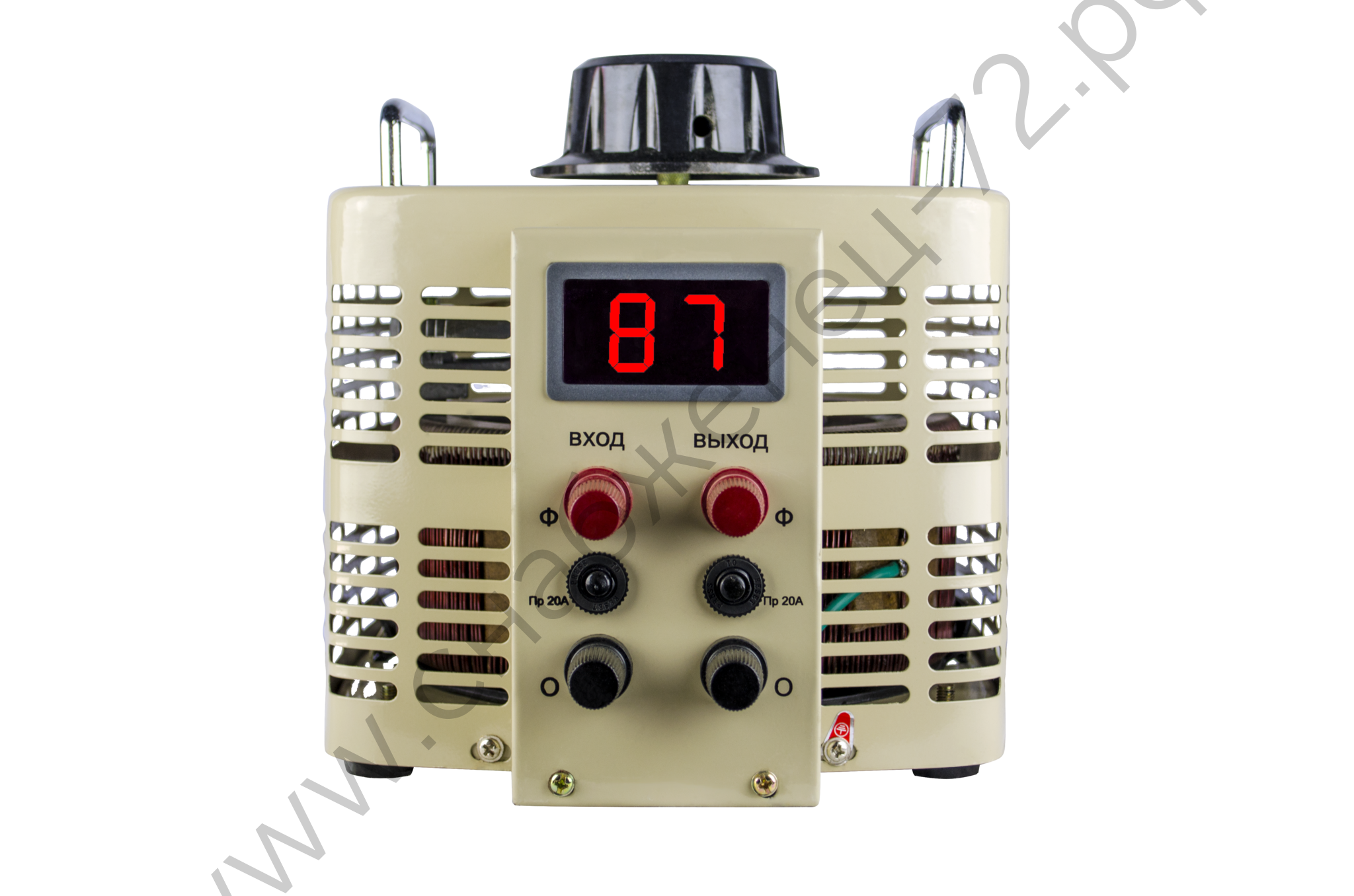

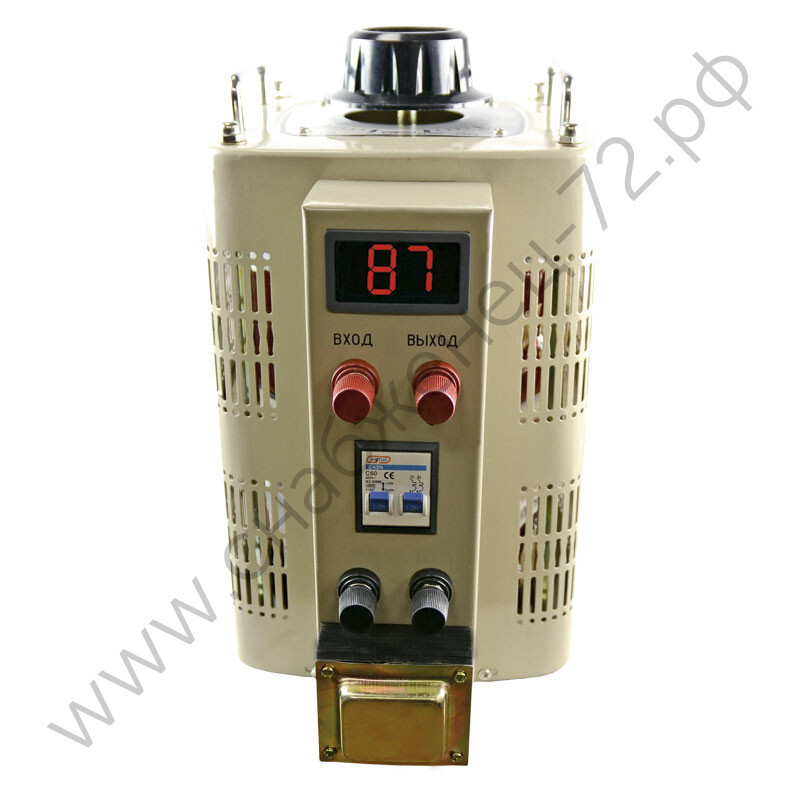

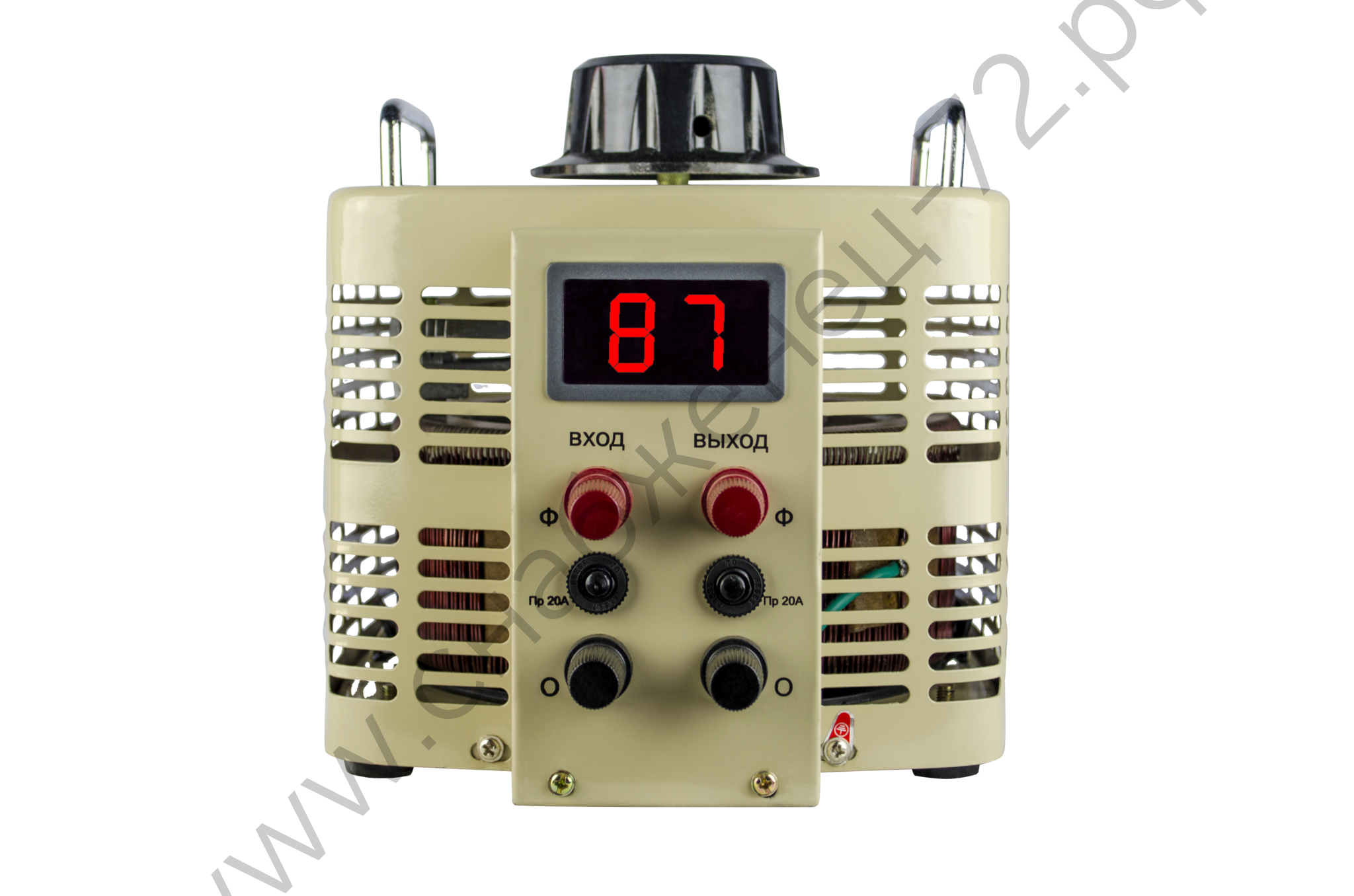

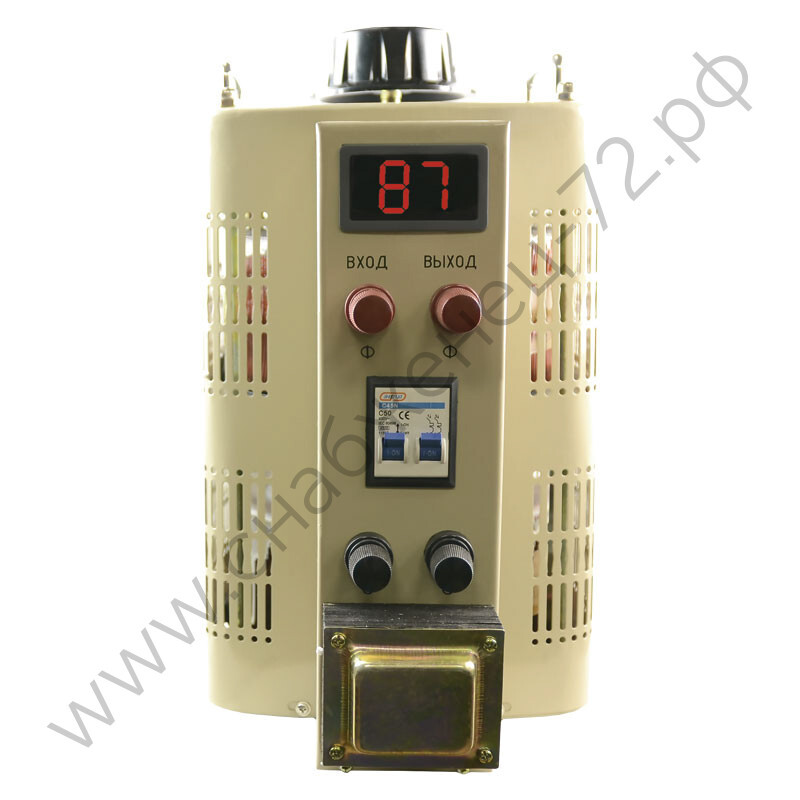

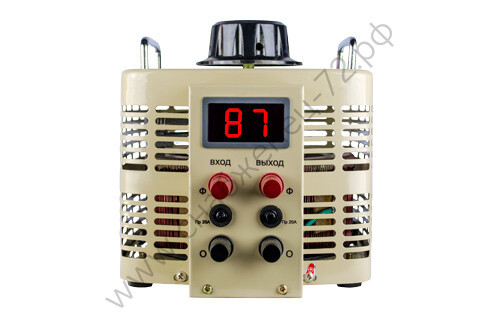

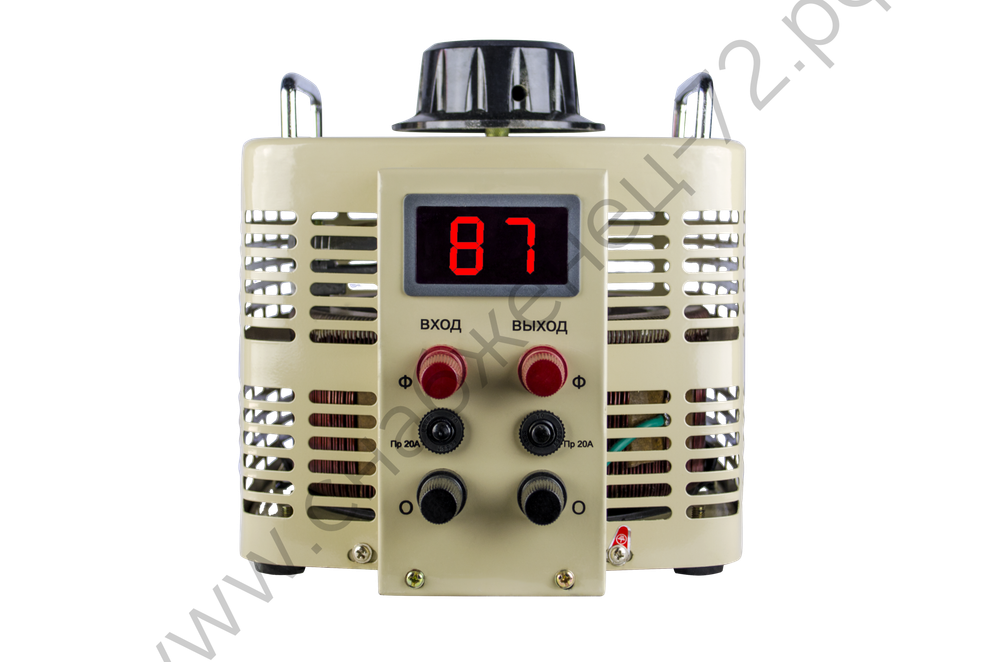

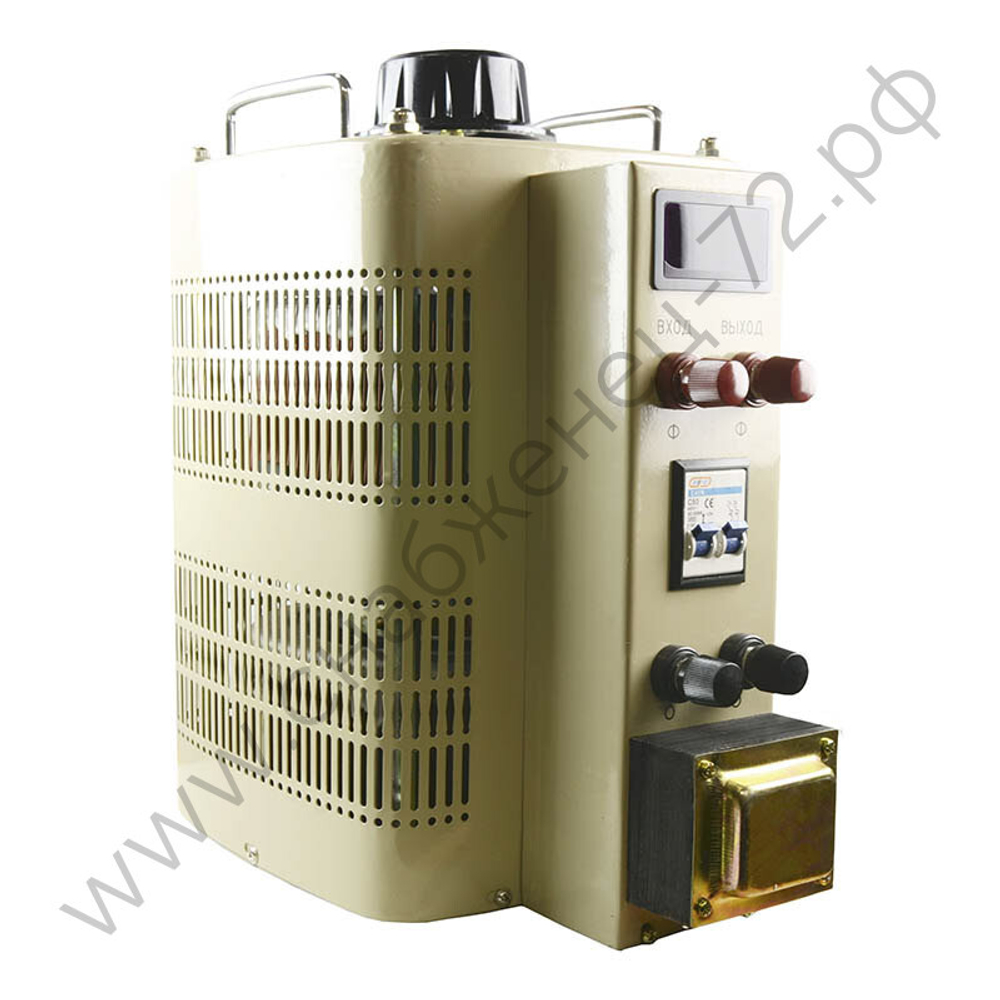

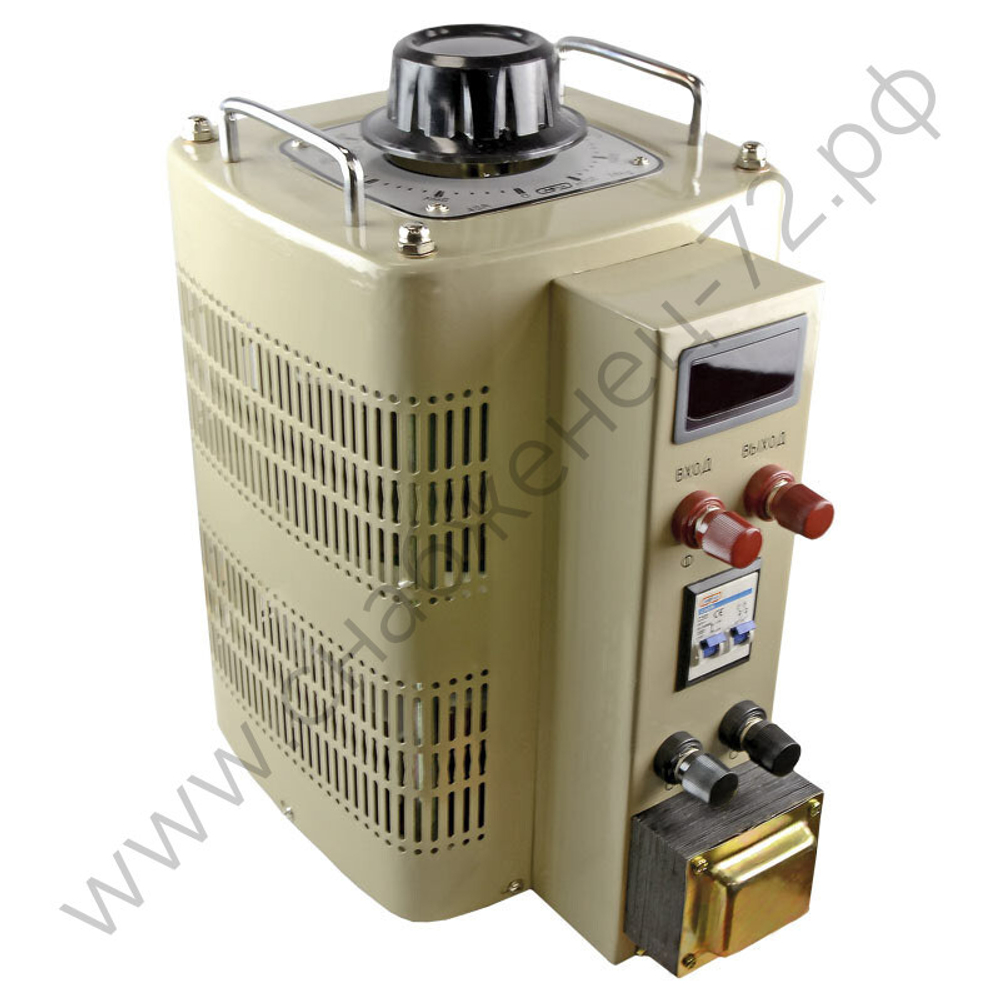

Корпус снабжен клеммами для подключения электрокабелей, вольтметром, автоматом защиты от перегрузки и коротких замыканий.
Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.
Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта - угольной щетки.
При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.
Преимущества
- Легкость и простота в эксплуатации
- Наличие защиты от перегрузки и коротких замыканий
- Цифровая индикация величины выходного напряжения
Применение
- на производствах, где требуется регулирование напряжение
- как дополнительное устройство к транзисторным самописцам, станкам
- в научных лабораториях
- на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
- при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
- в нефтяной промышленности
- во всех случаях, где требуется нестандартное напряжение.
