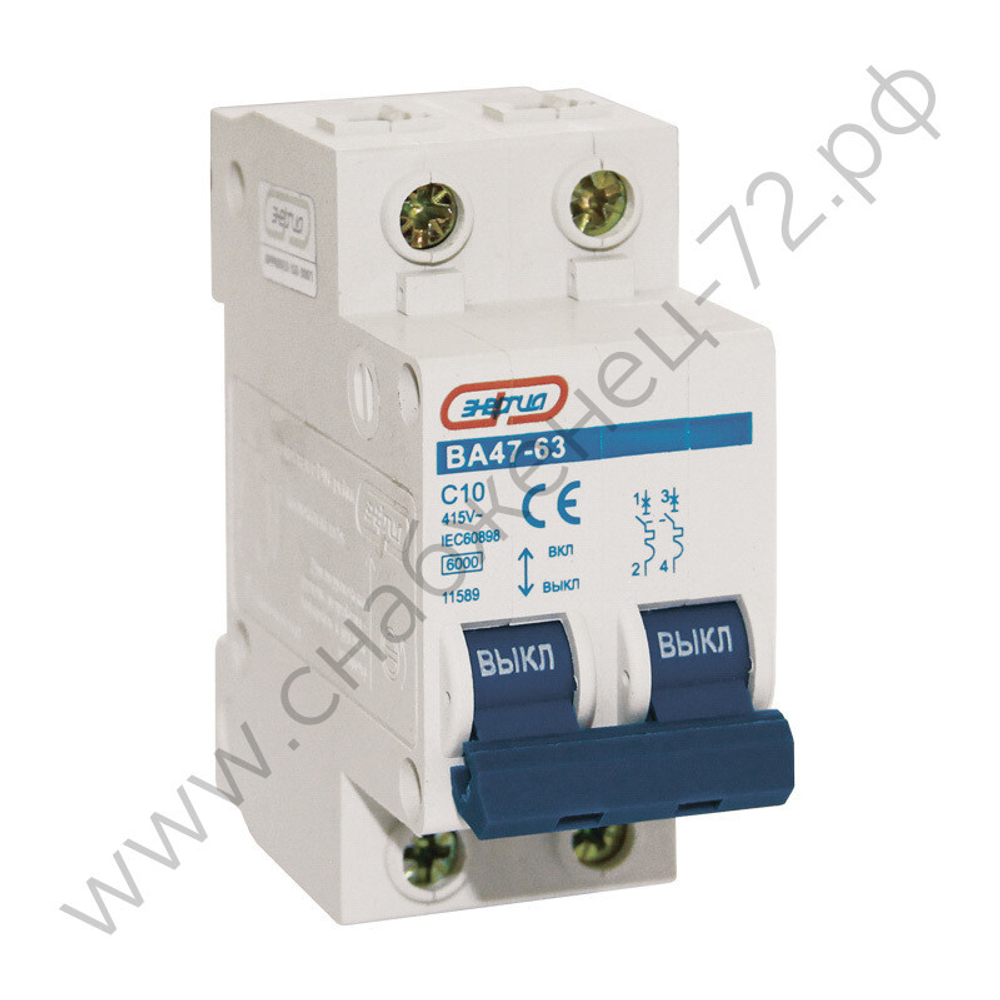

Автоматические выключатели Энергия ВА 47-63

Нет в наличии
Купить в 1 клик
Описание

Автоматические  выключатели  серии  ВА47  предназначены  для  защиты  электрических  цепей от  перегрузок  и  токов  короткого  замыкания  с  номинальной  отключающей  способностью  4,5 кА и  6 кА.  Автоматический  выключатель  ВА47  является  надежным  и  экономичным  решением  для широкого  спектра  задач.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Кривая отключения "С" – выключатель сработает между 5-10 кратным значением номинального тока.

Принцип действия

При работе в нормальном режиме автоматический выключатель ВА47 пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке. В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается.
Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в  защищаемой  цепи,  нагревает  биметаллическую  пластину,  которая  из–за  различных  коэффициентов  теплового  расширения  изгибается  и  толкает  рычаг  механизма  свободного  расцепления. Подвижный  контакт  отходит  от  неподвижного,  автомат  срабатывает,  цепь  разрывается.

Применение

Автоматические  выключатели  ВА47  подходят  для  применения  как  в  жилом  секторе  (квартиры, дачи,  коттеджи,  дома  и  т.д.),  так  и  в  административных  зданиях  и  коммерческом  секторе  (офисы, магазины,  рестораны,  гостиницы  и  т.д.).

Показать полностью Свернуть
Характеристики
Частота, Гц
50 (60)
Степень защиты, IP
20
Номинальный ток, А
2
Артикул
Е0301-0014
Название вариации
Автоматич. выключатель 2P 2A ВА 47-63 ЭНЕРГИЯ
Номинальное напряжение АС, В
230/400
Рабочая температура, °С
от –45 до +50
Минимальная партия, шт.
6
Номинальная отключающая способность, кА
6
Характеристика отключения
C
Число полюсов
2
Ввод кабеля сечением, мм²
1 – 25
Износостойкость механическая, не менее
2х10<sup><small>5</small></sup> циклов В-О
Износостойкость электрическая, не менее
6000 циклов В-О
