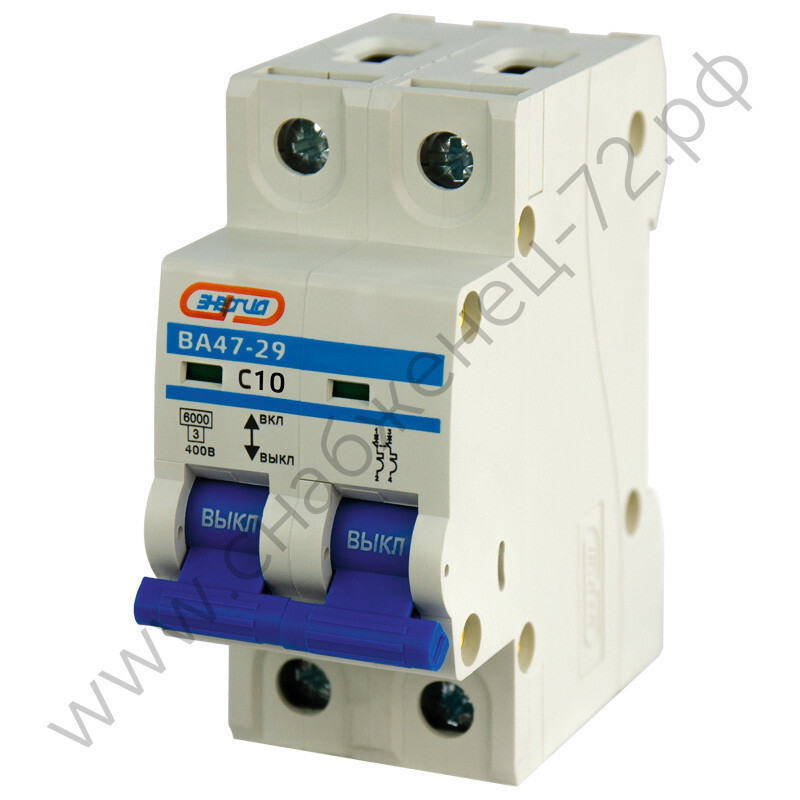

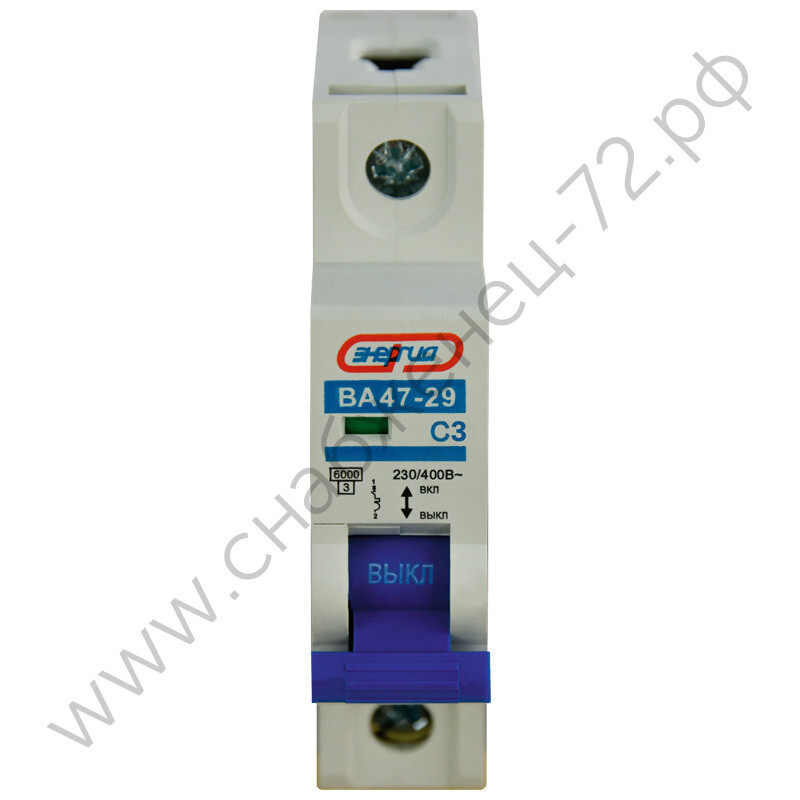

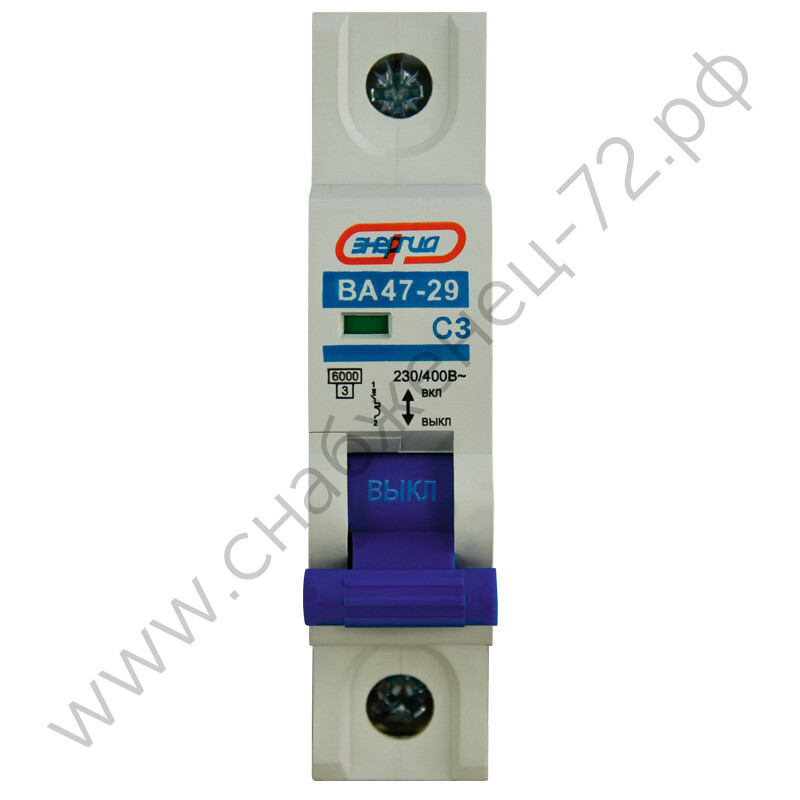

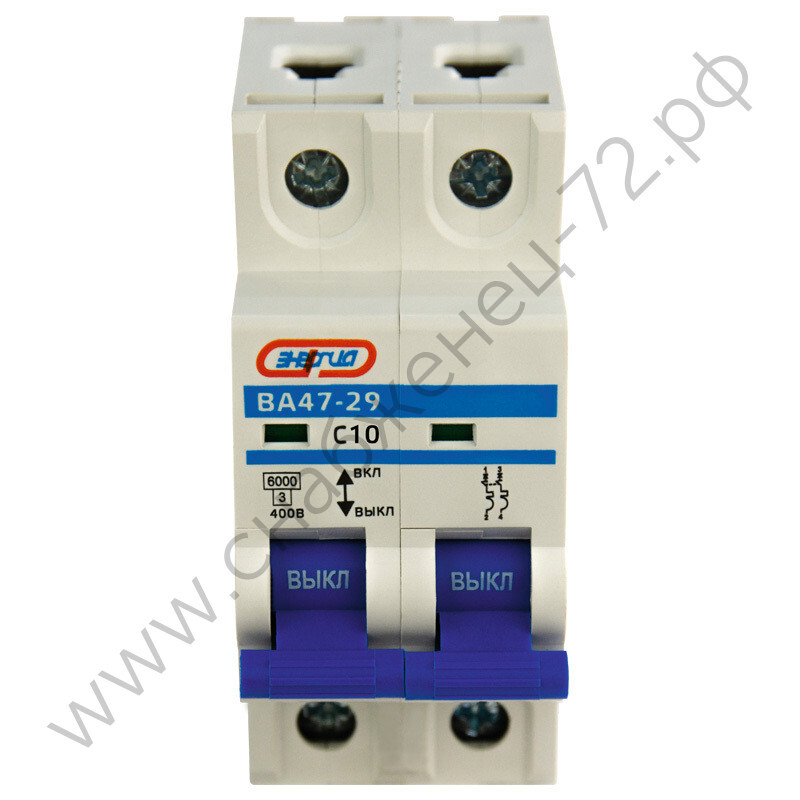

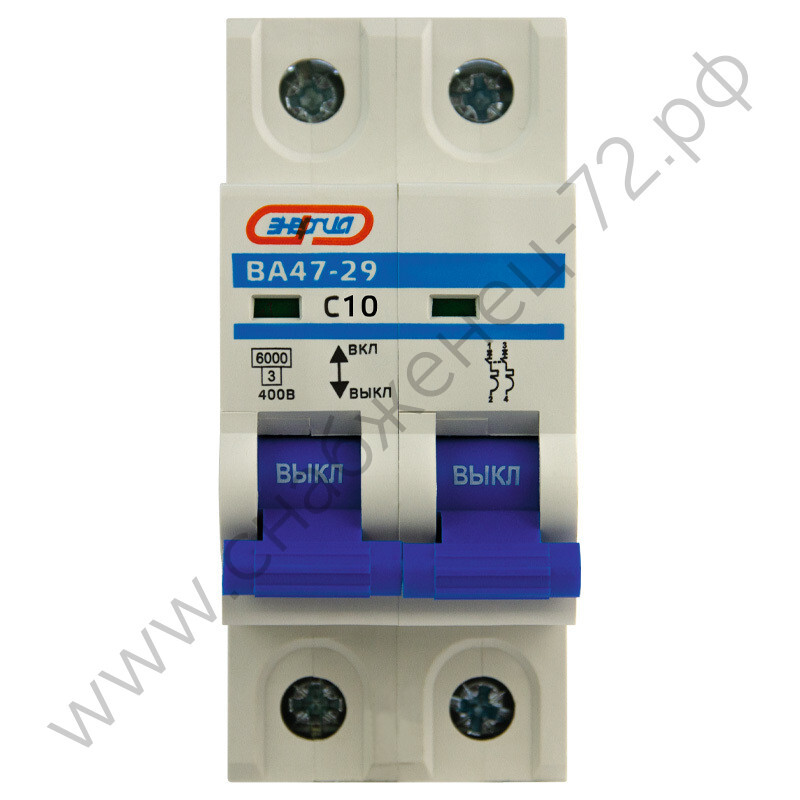

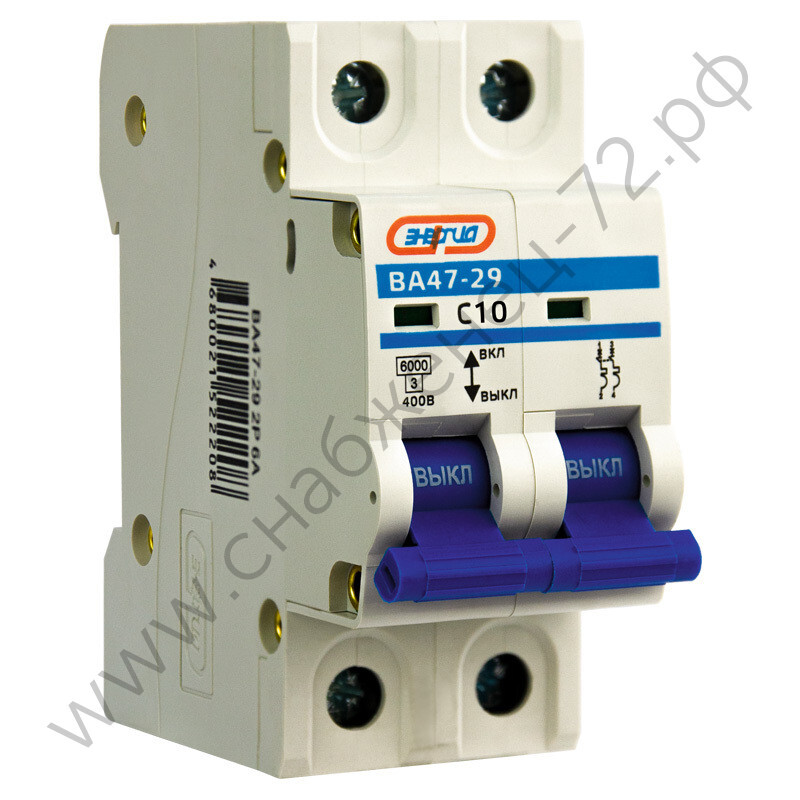

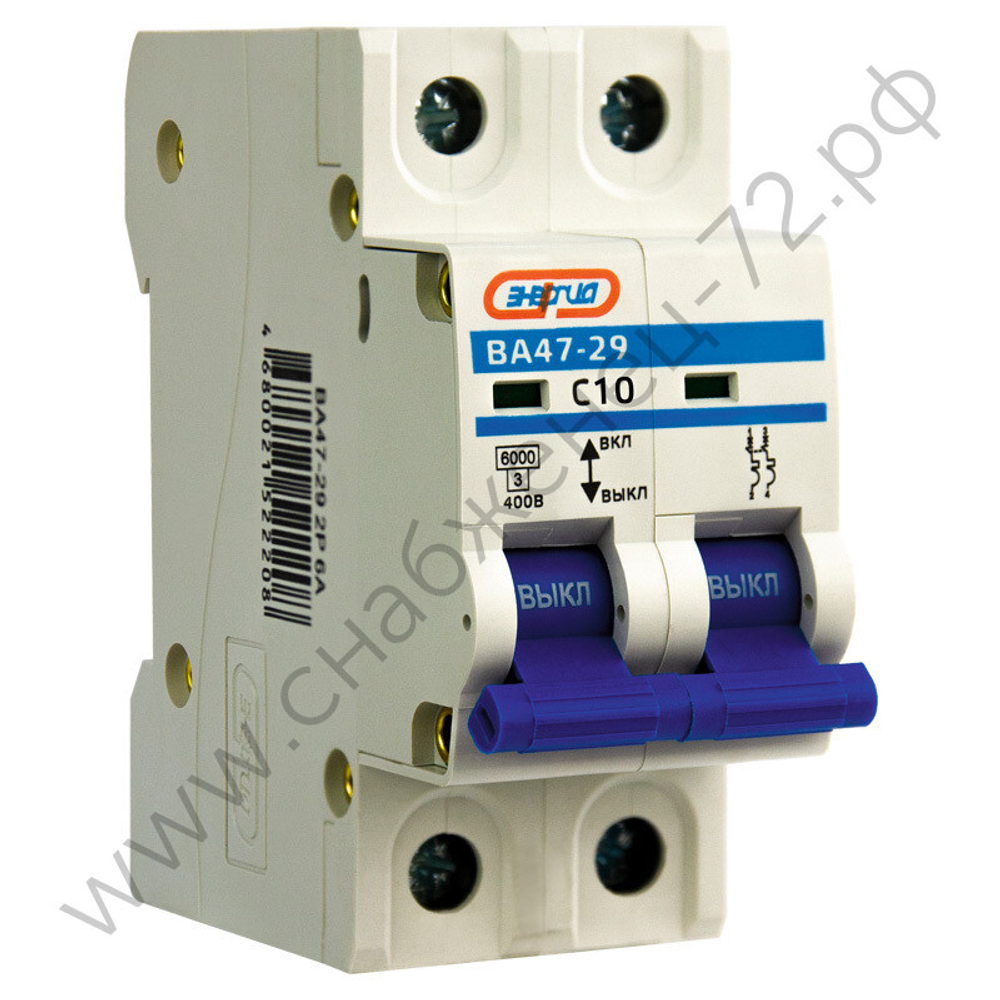

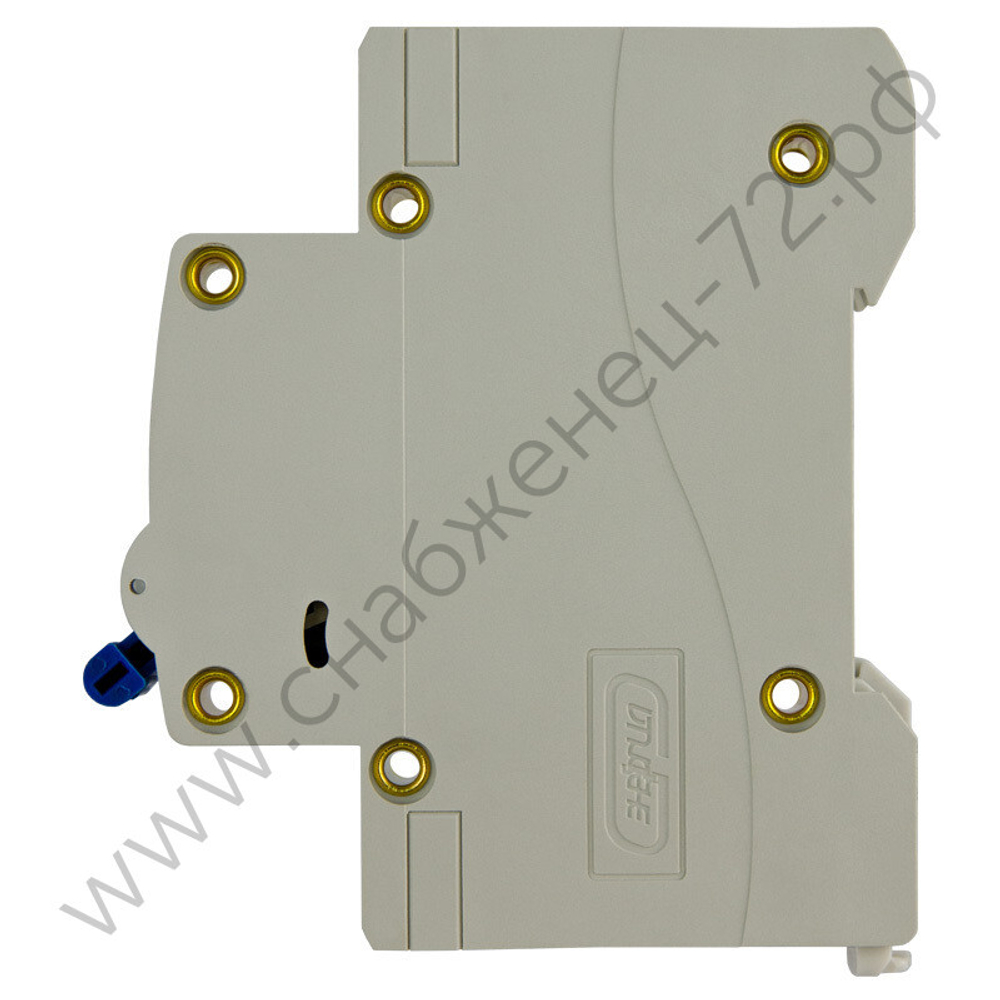

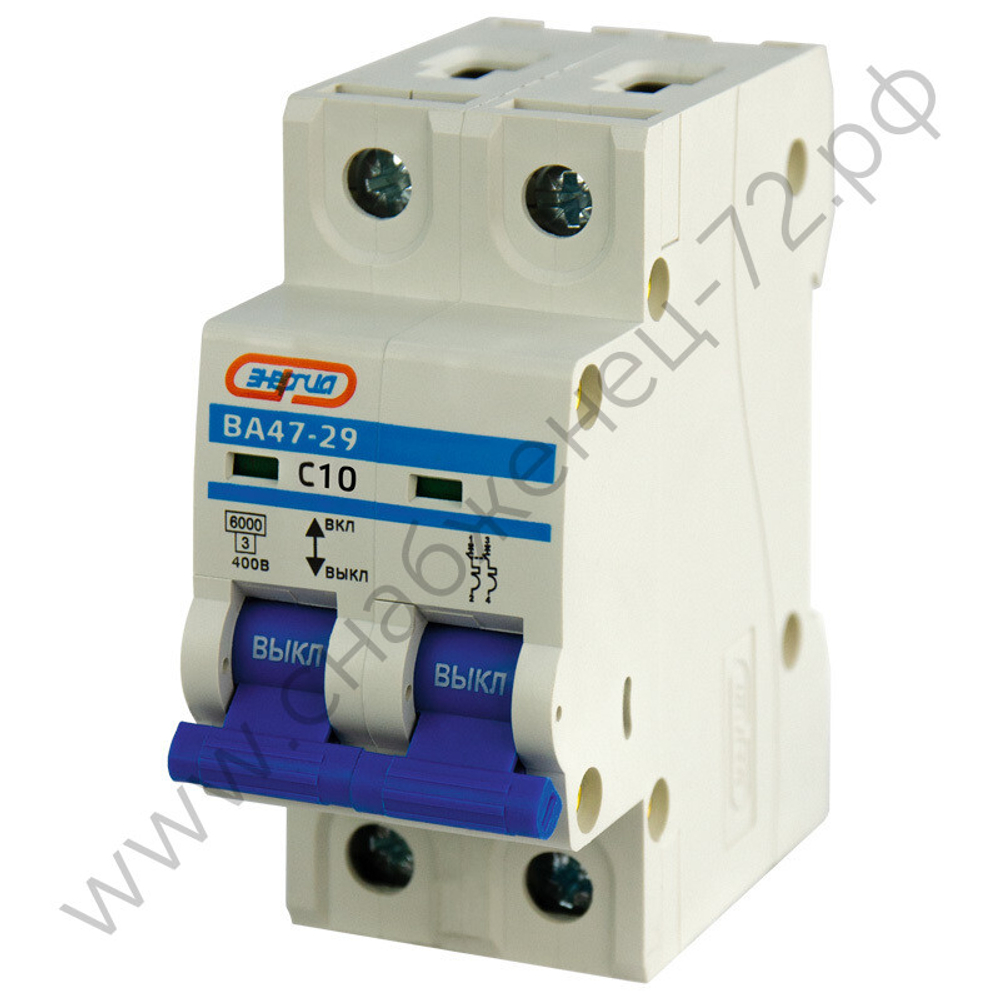

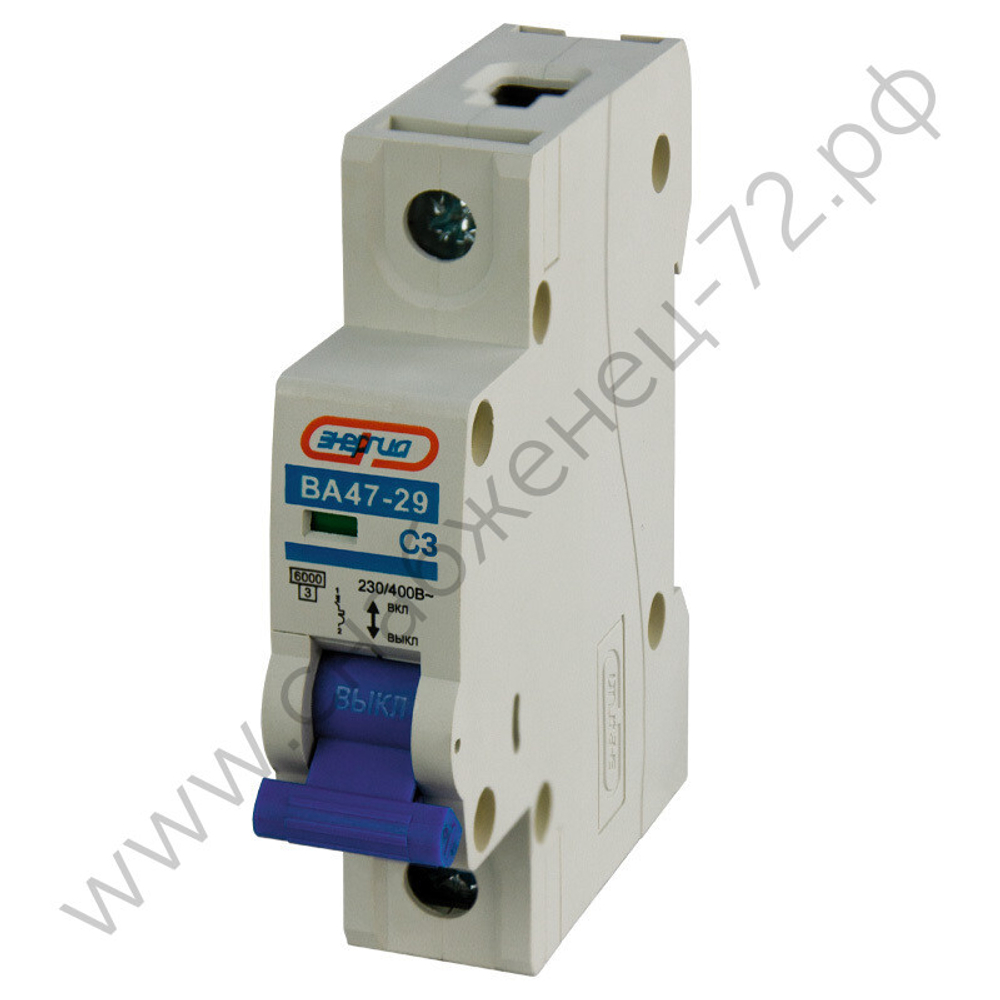

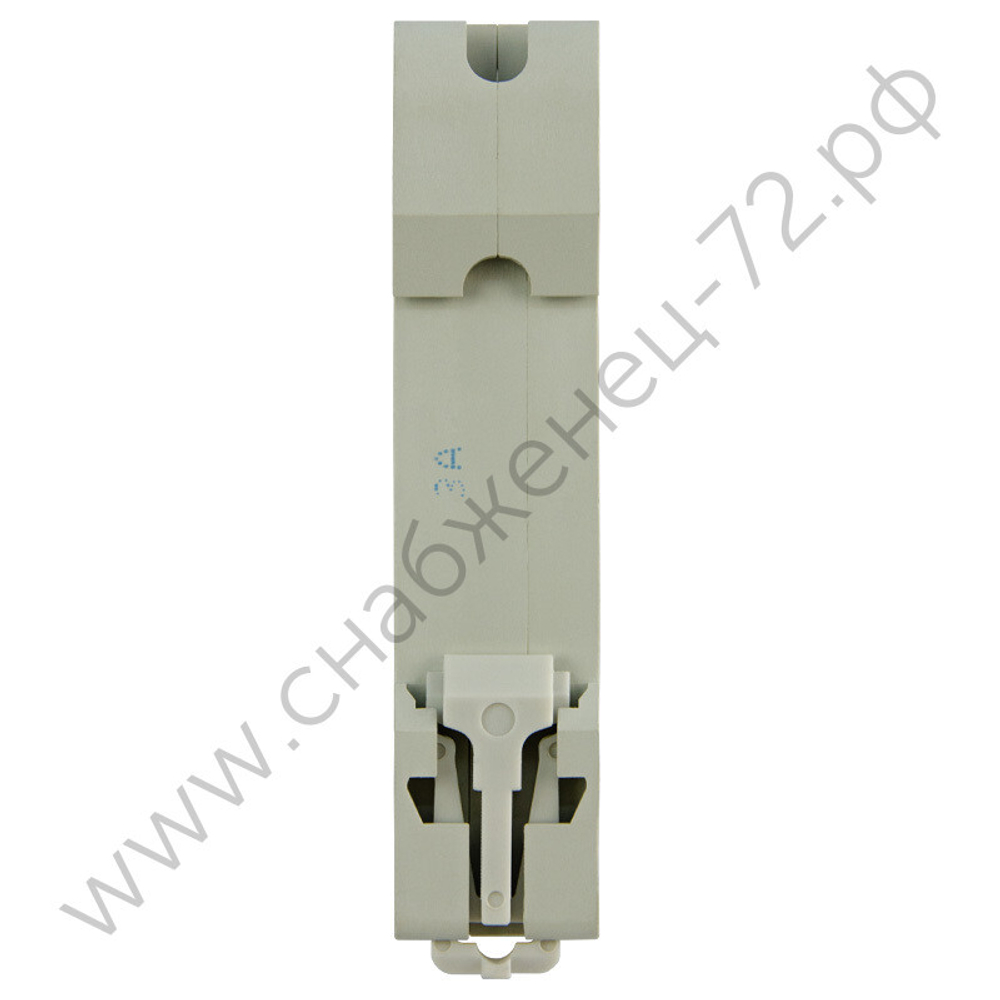

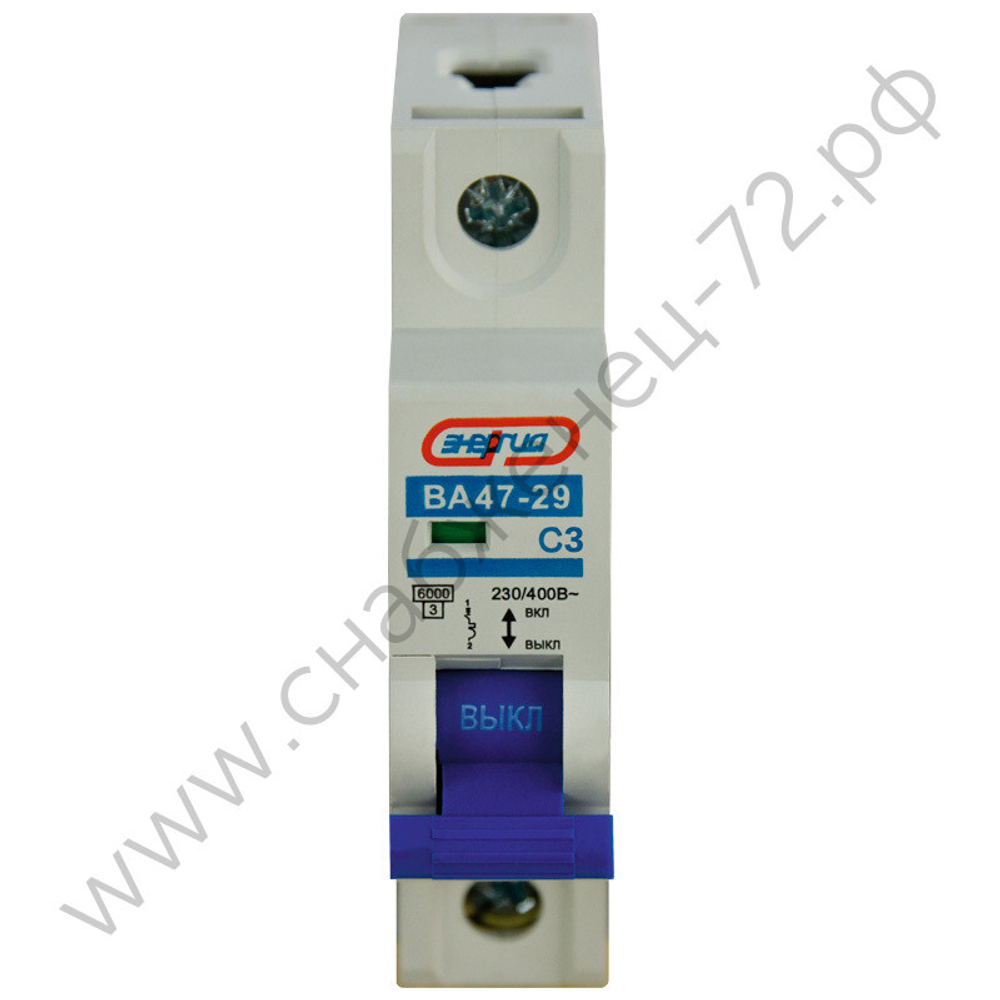

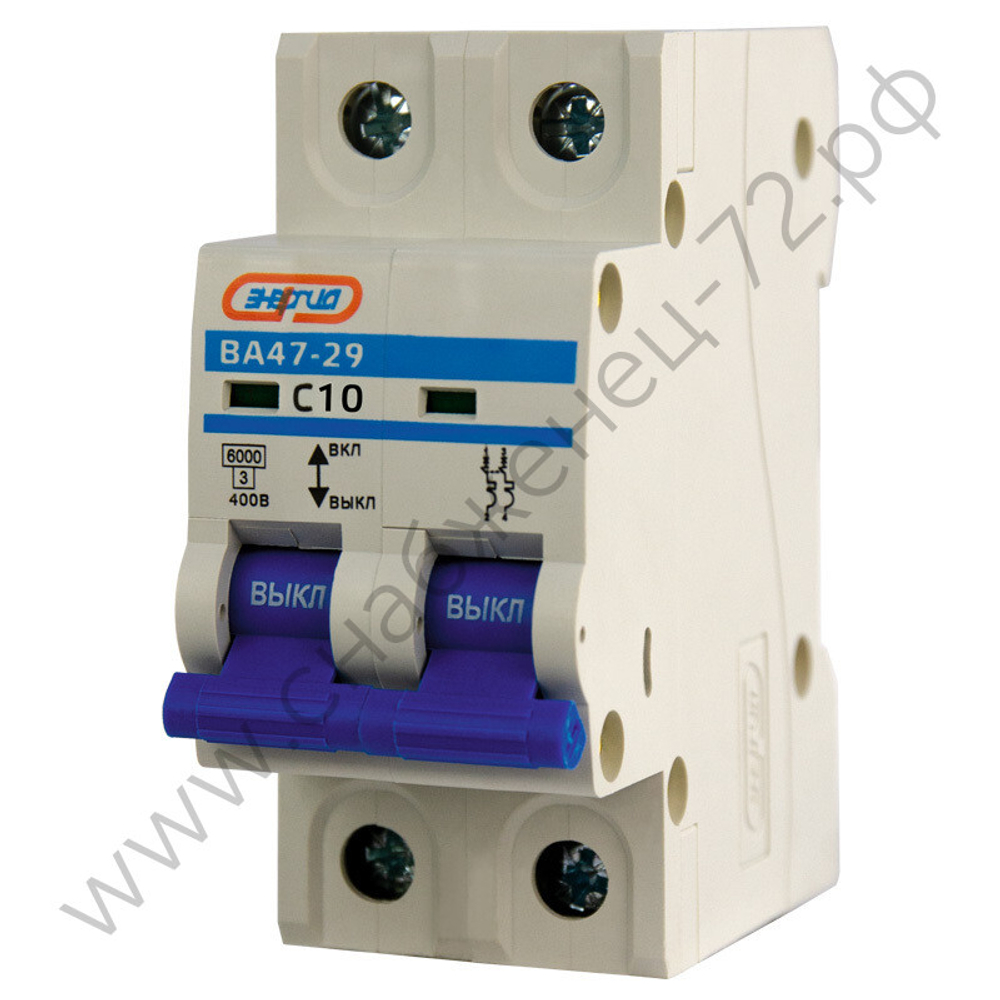

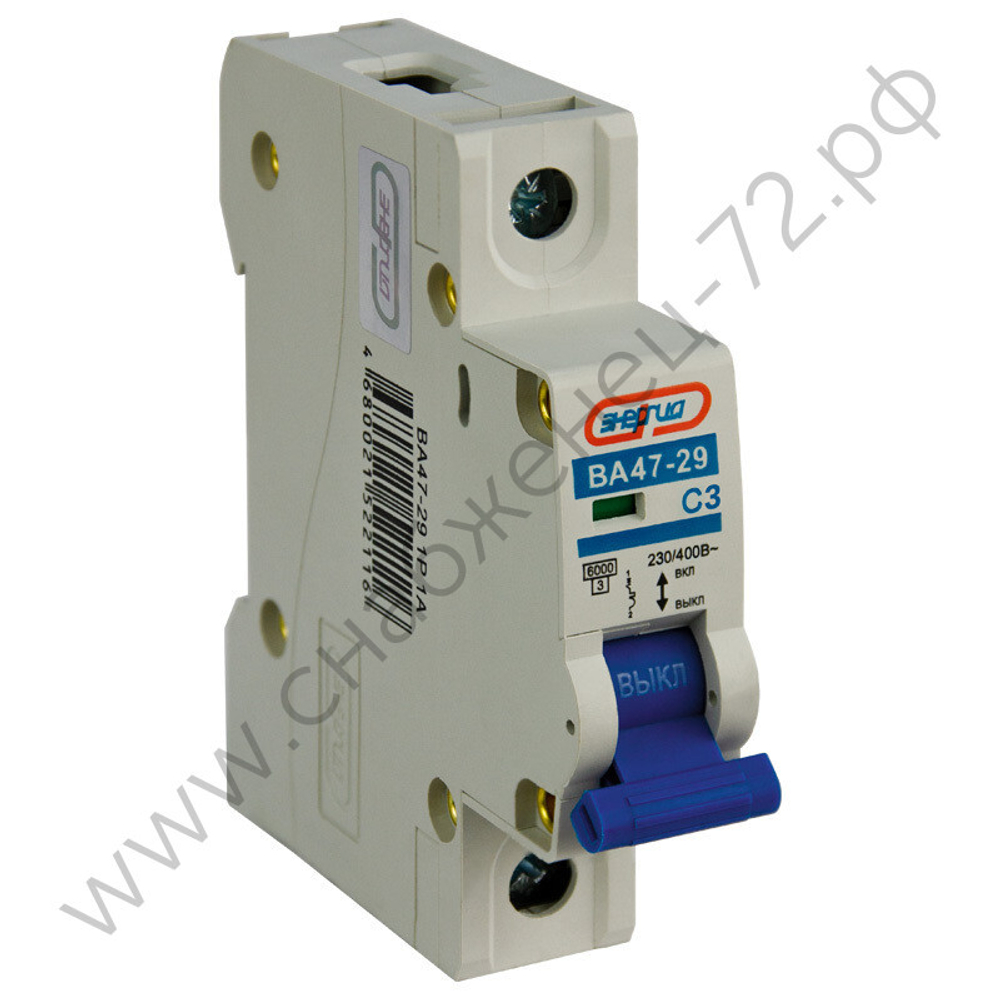

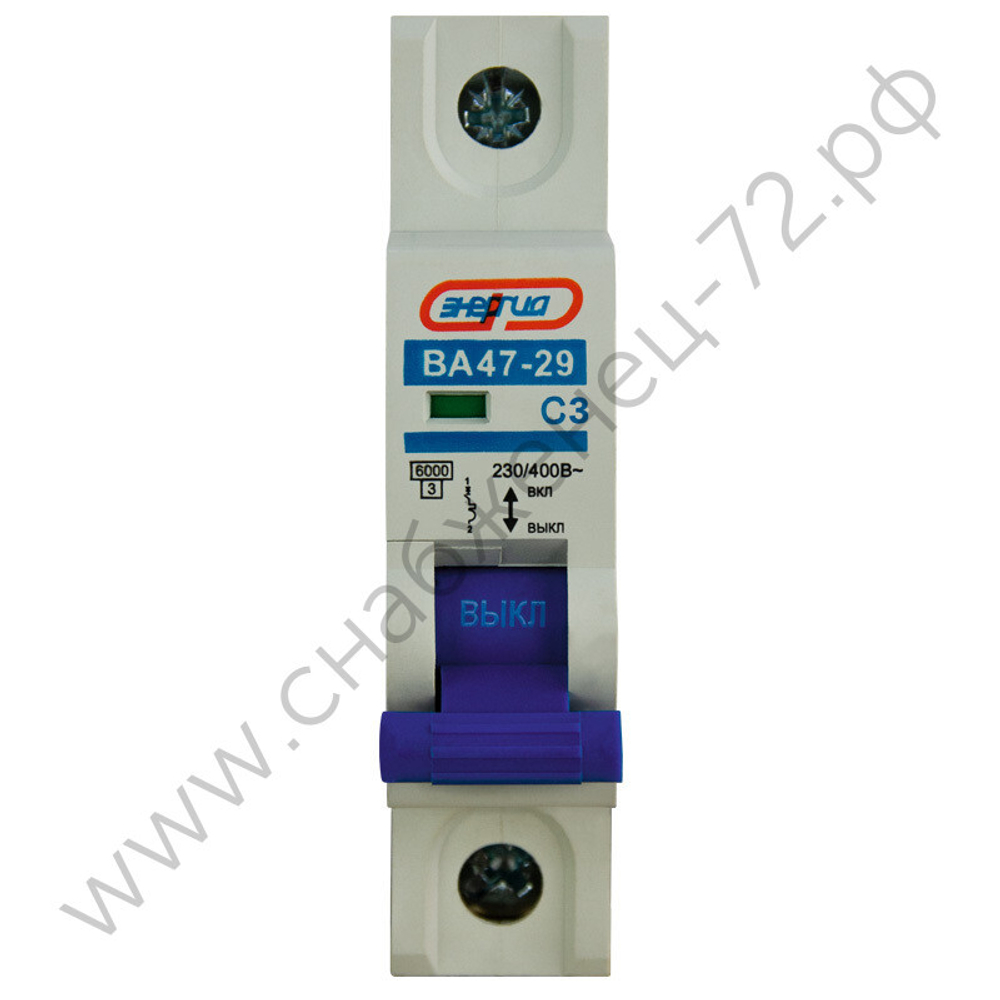

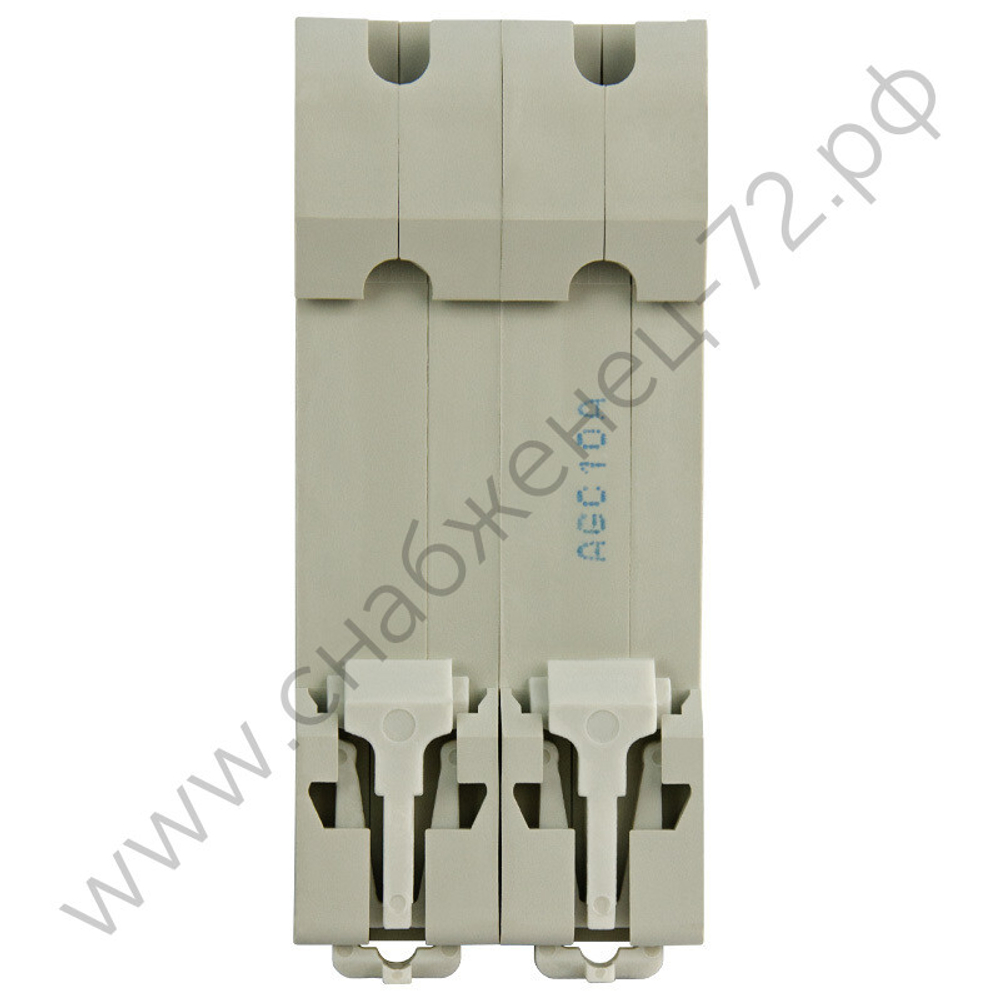

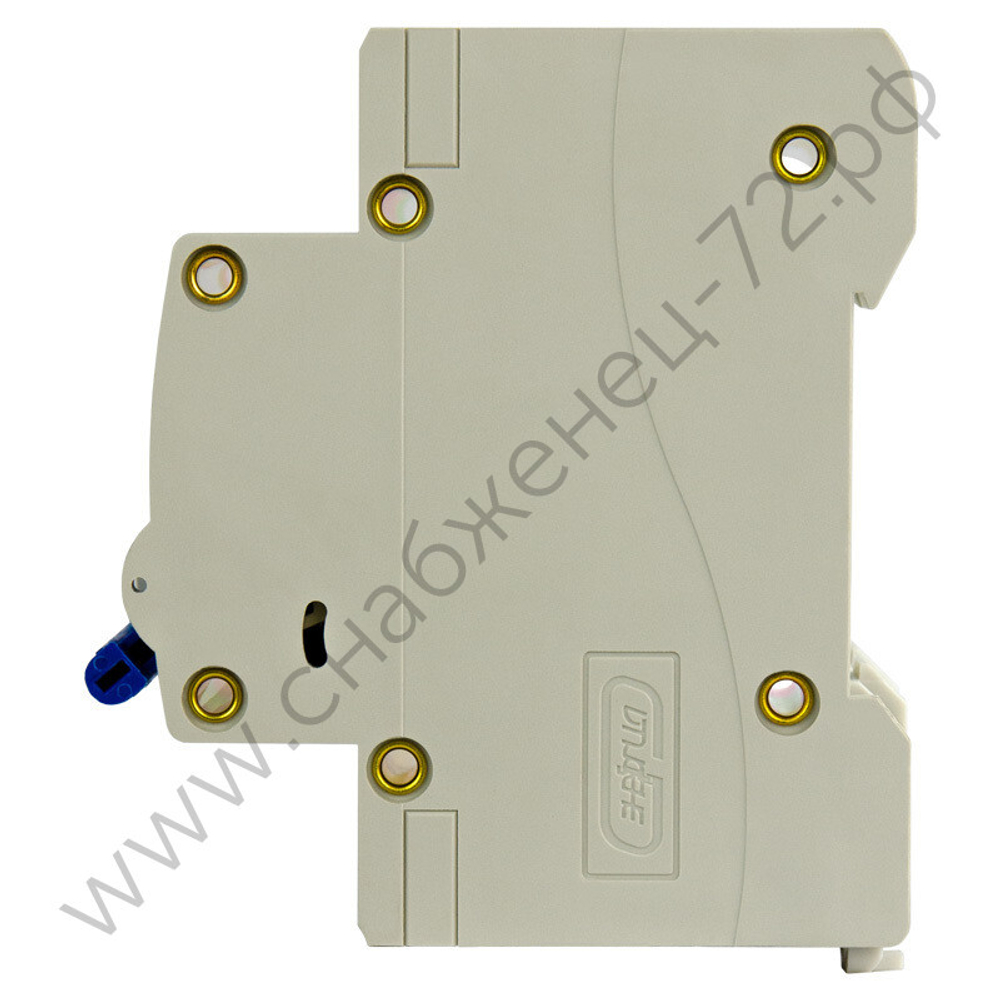

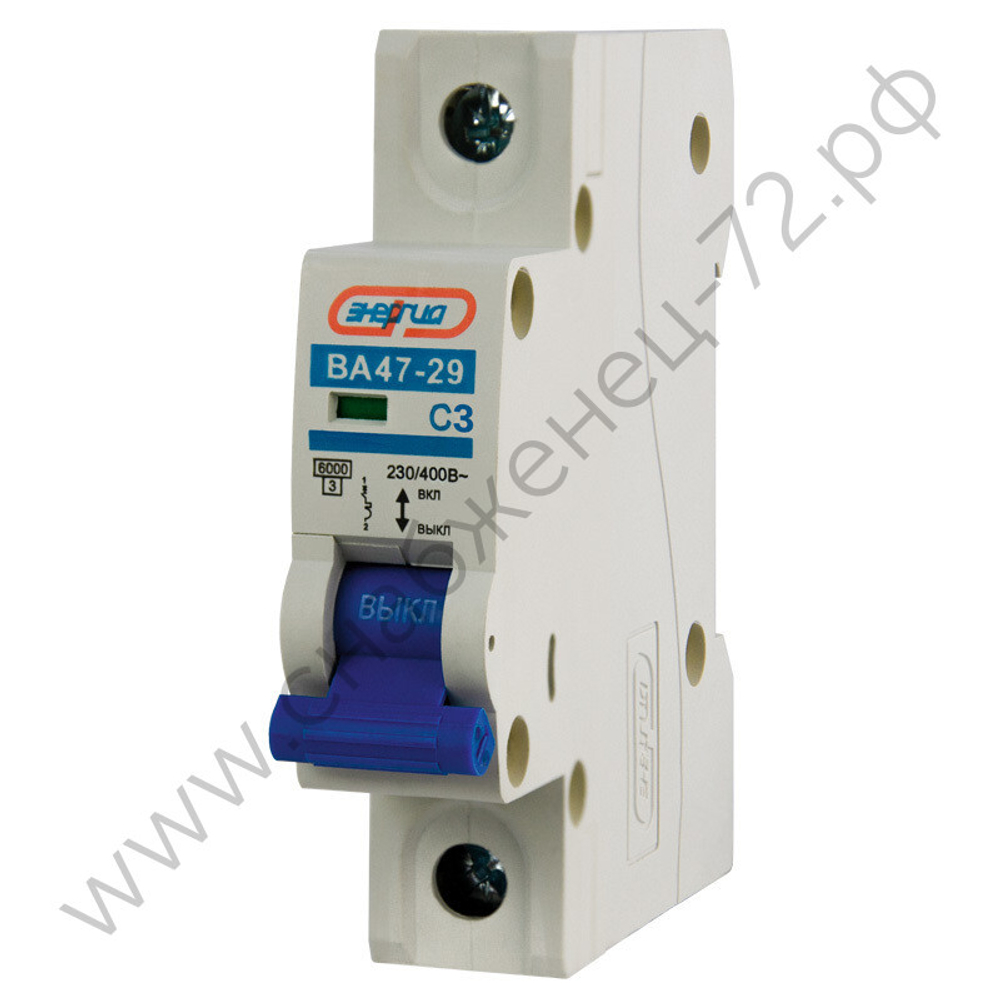

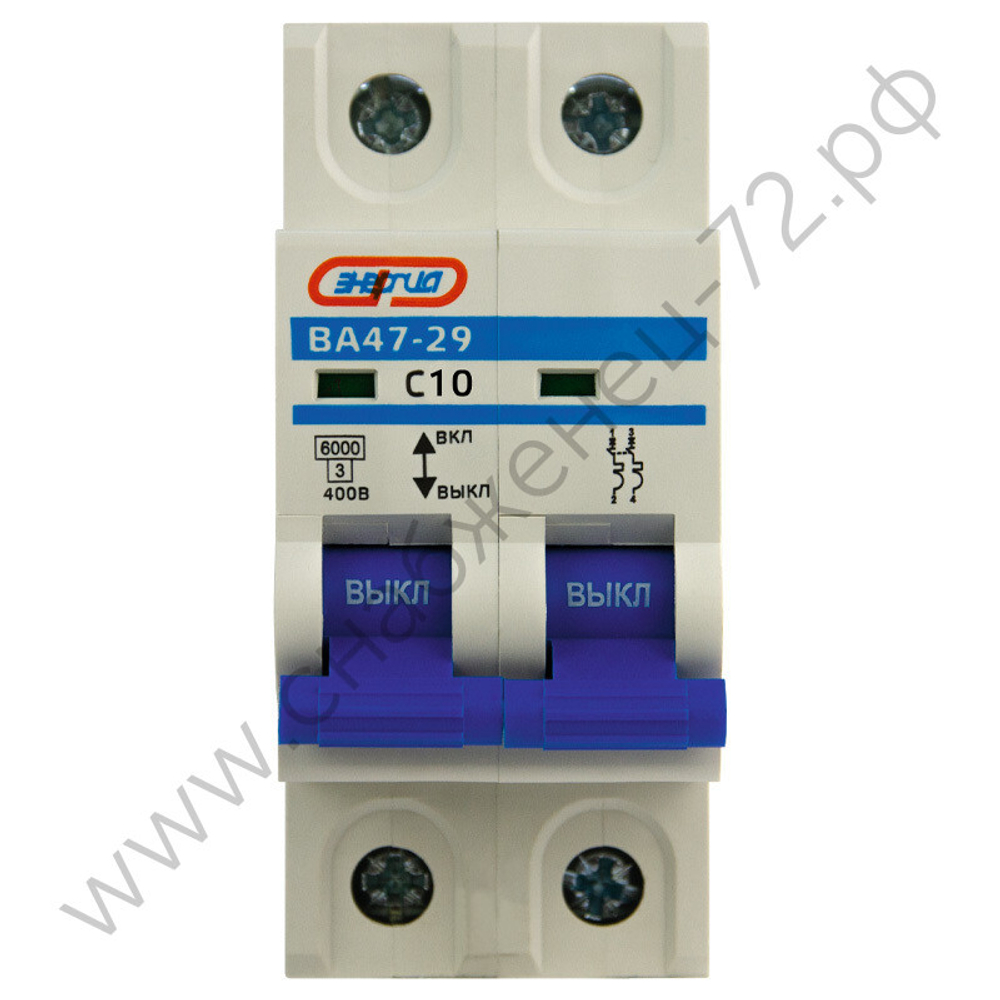

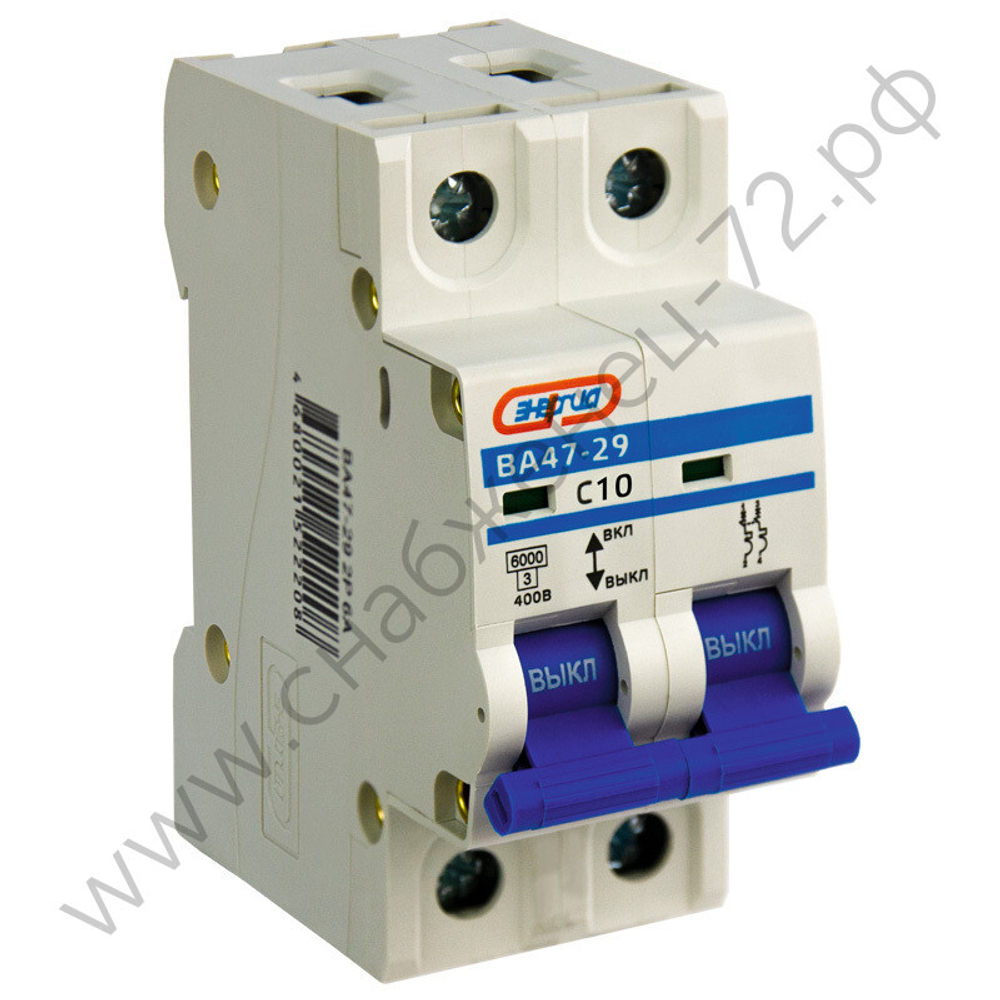

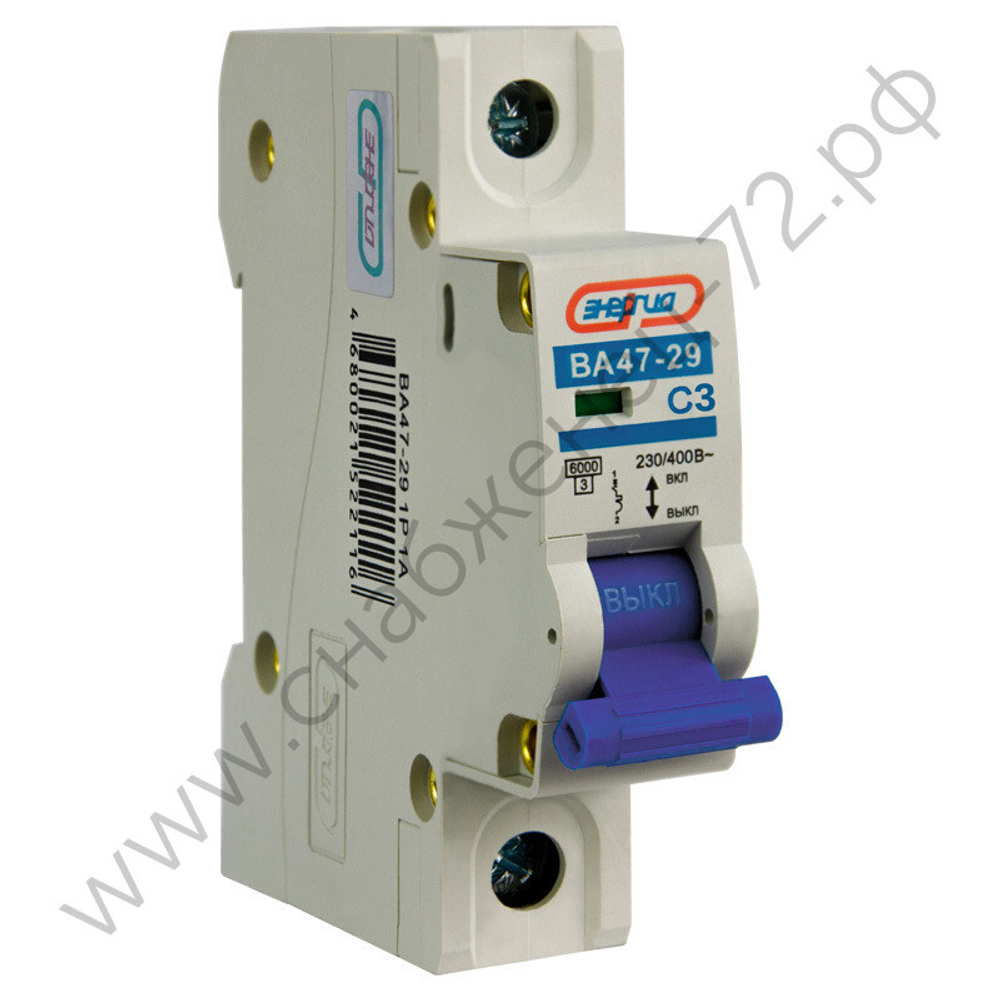

Автоматические выключатели серии ВА47 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания с номинальной отключающей способностью 4,5 кА и 6 кА. Автоматический выключатель ВА47 является надежным и экономичным решением для широкого спектра задач.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Кривая отключения "С" – выключатель сработает между 5-10 кратным значением номинального тока.
Принцип действия
При работе в нормальном режиме автоматический выключатель ВА47 пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке. В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается.
Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из–за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.
Применение
Автоматические выключатели ВА47 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.).
