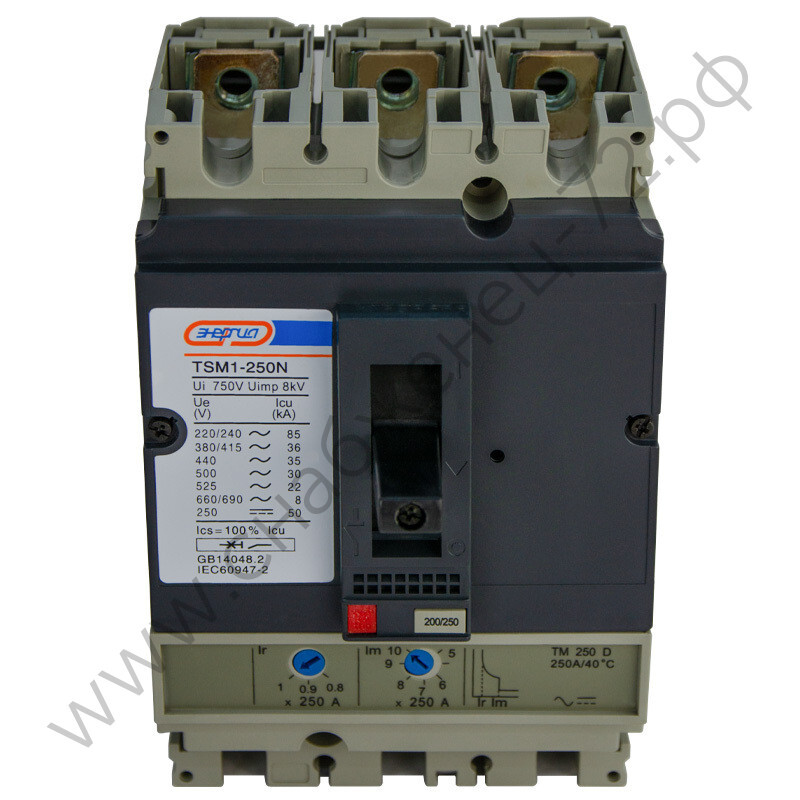

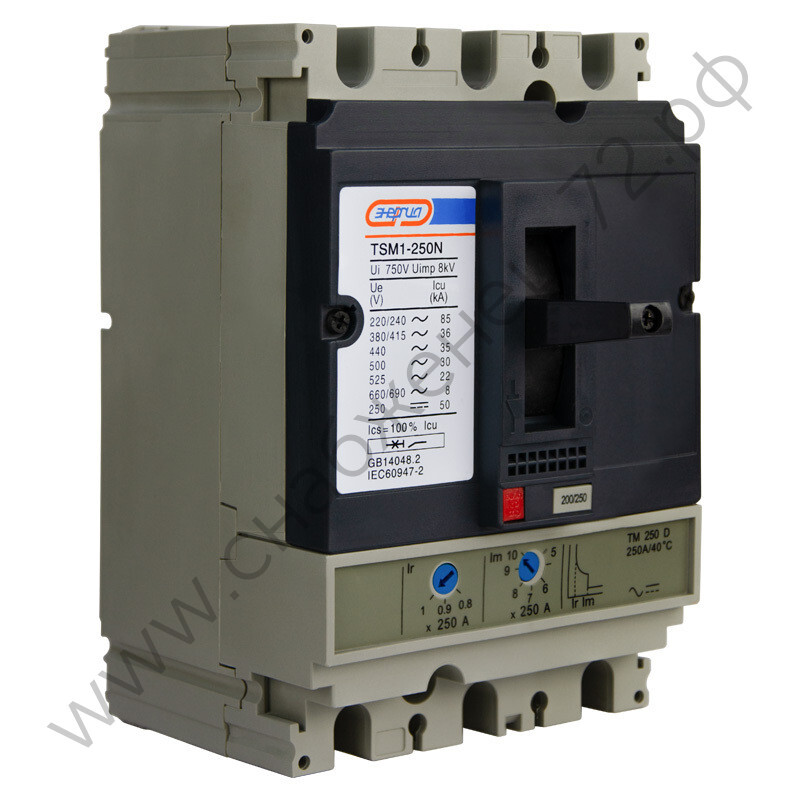

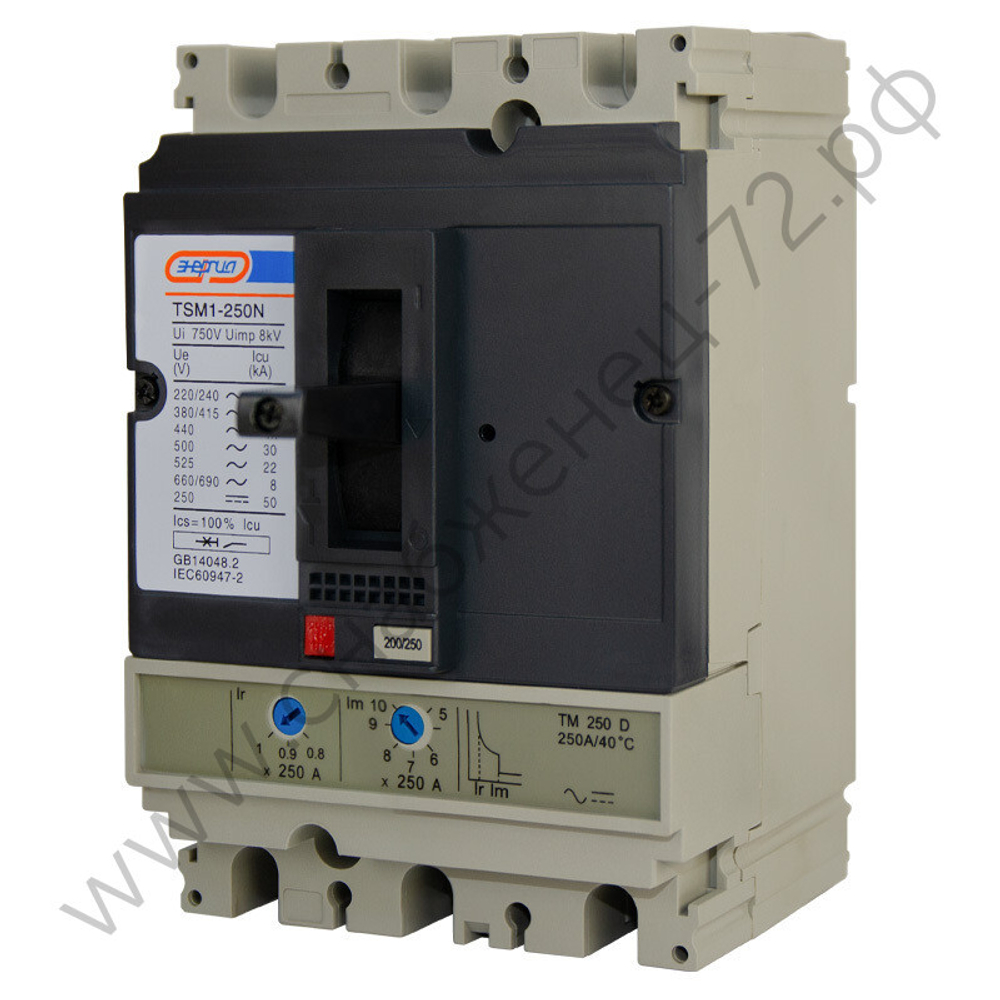

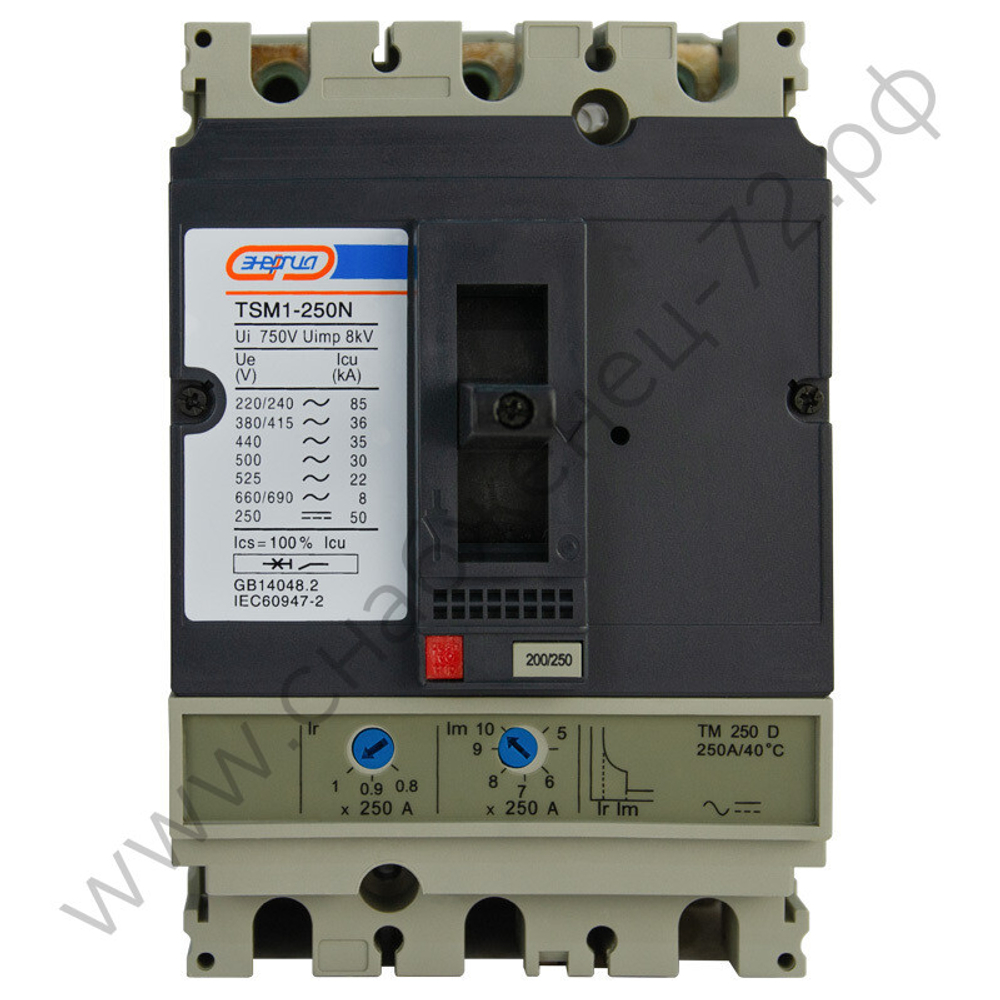

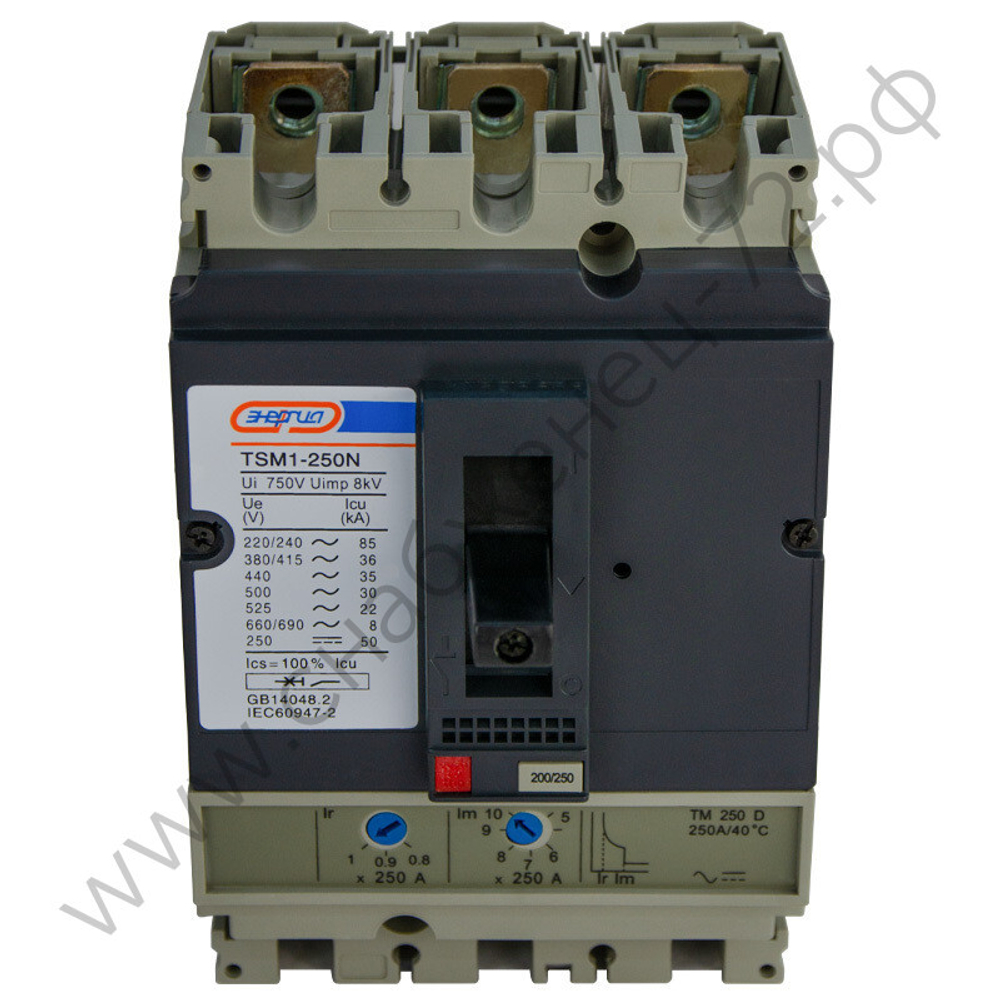

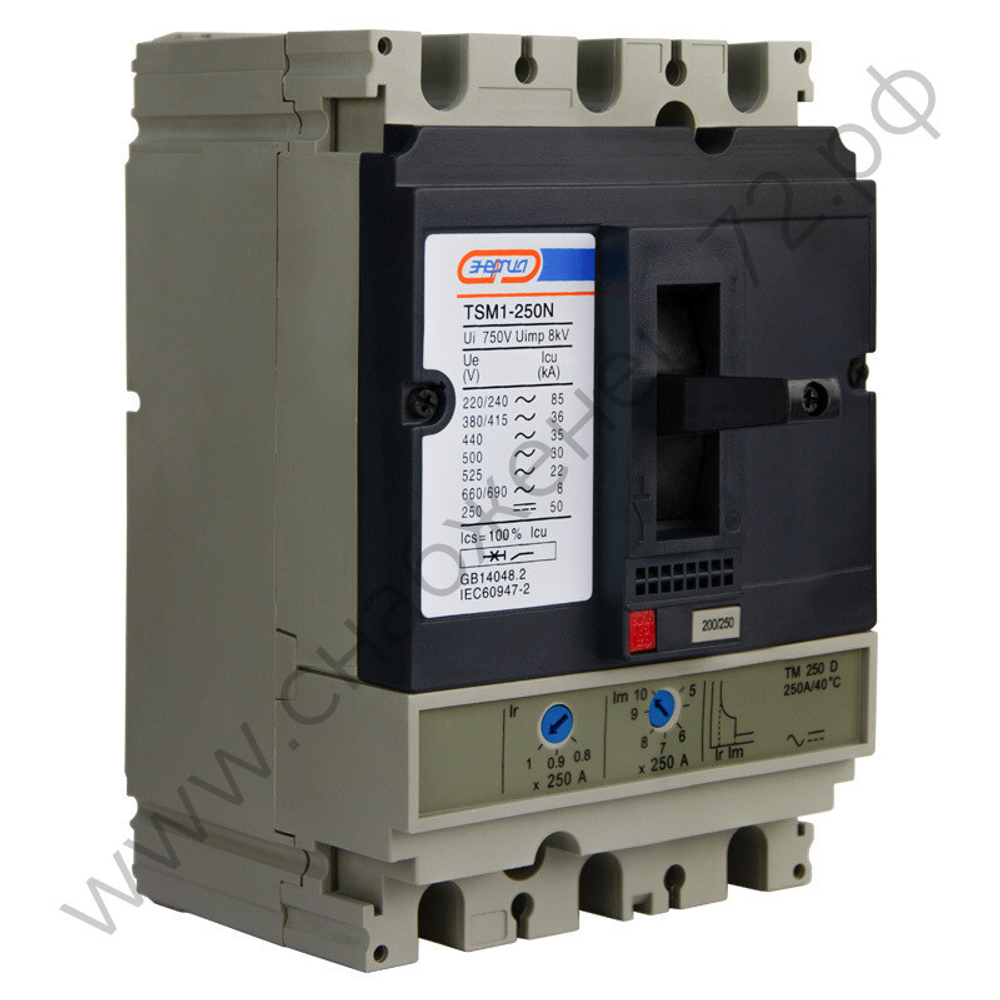

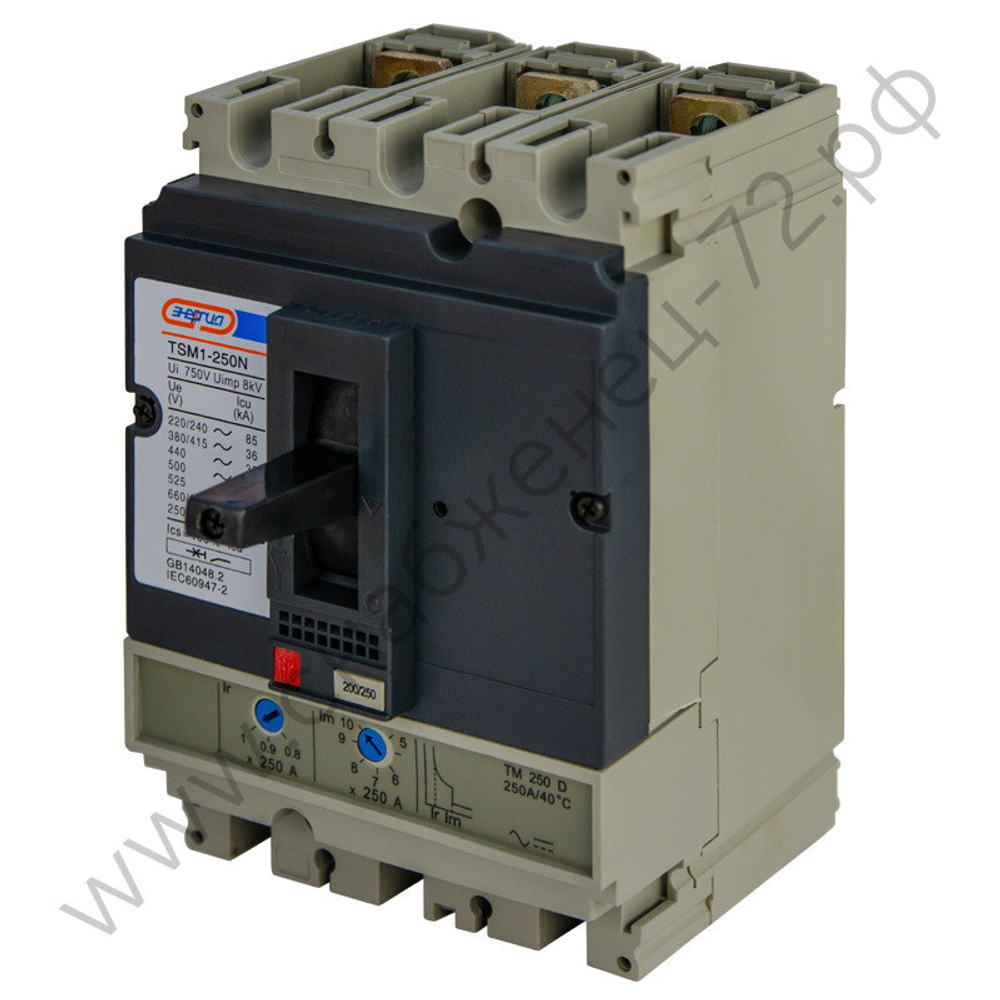

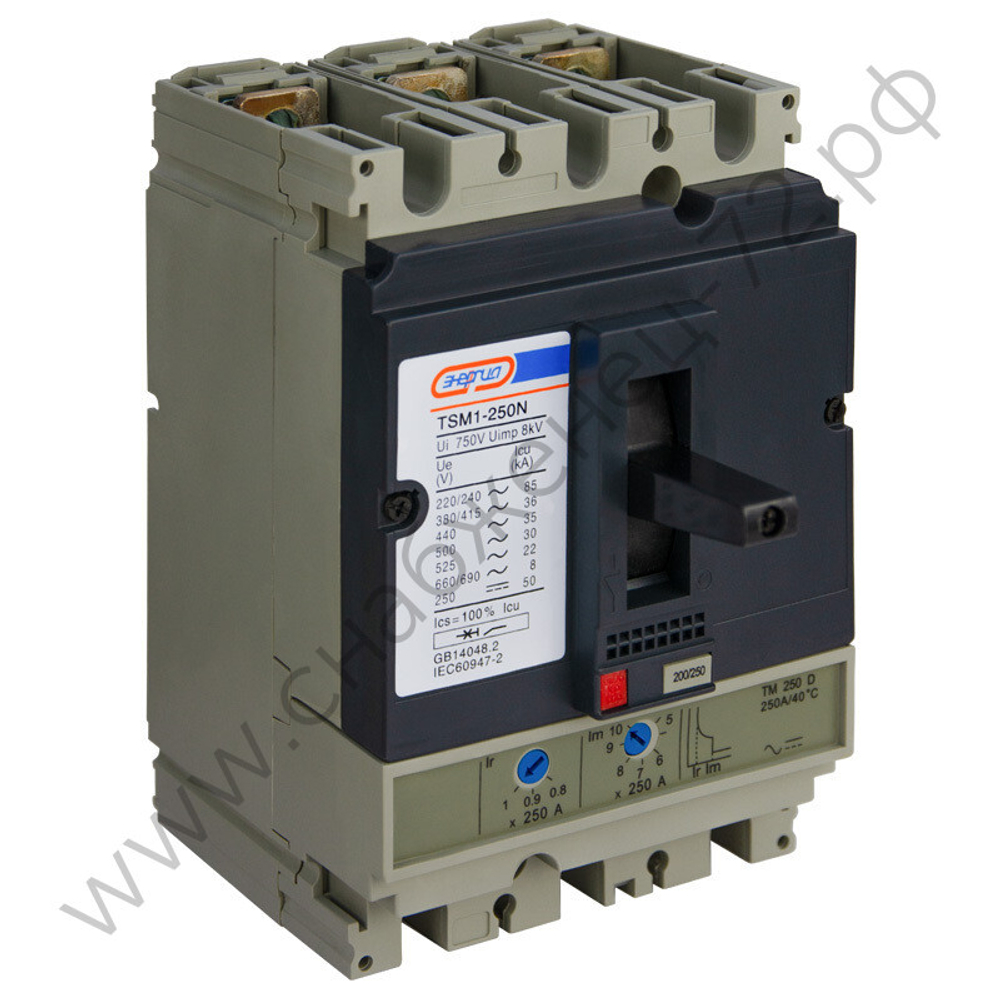

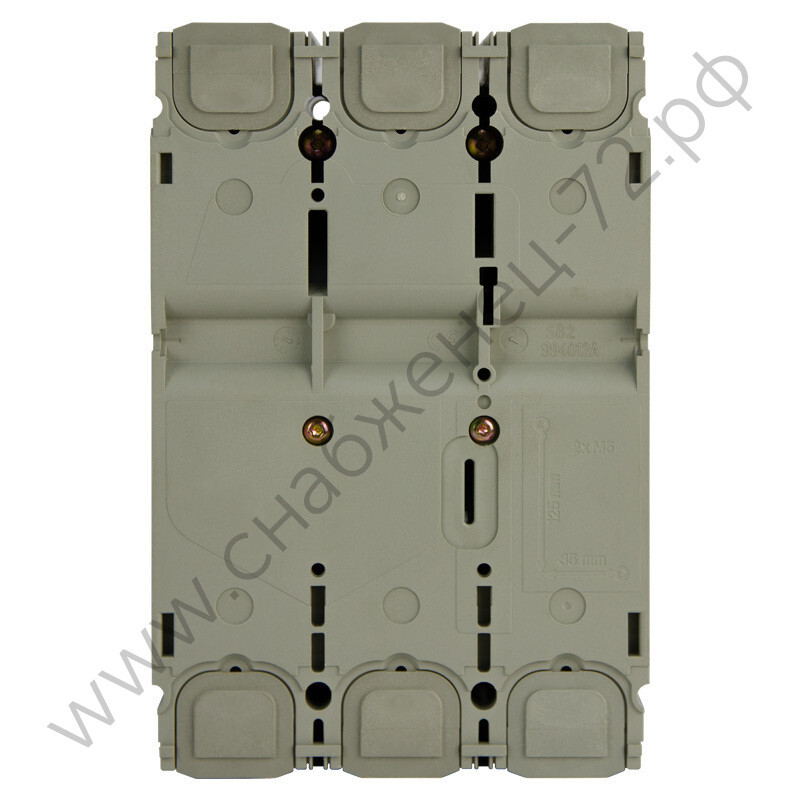

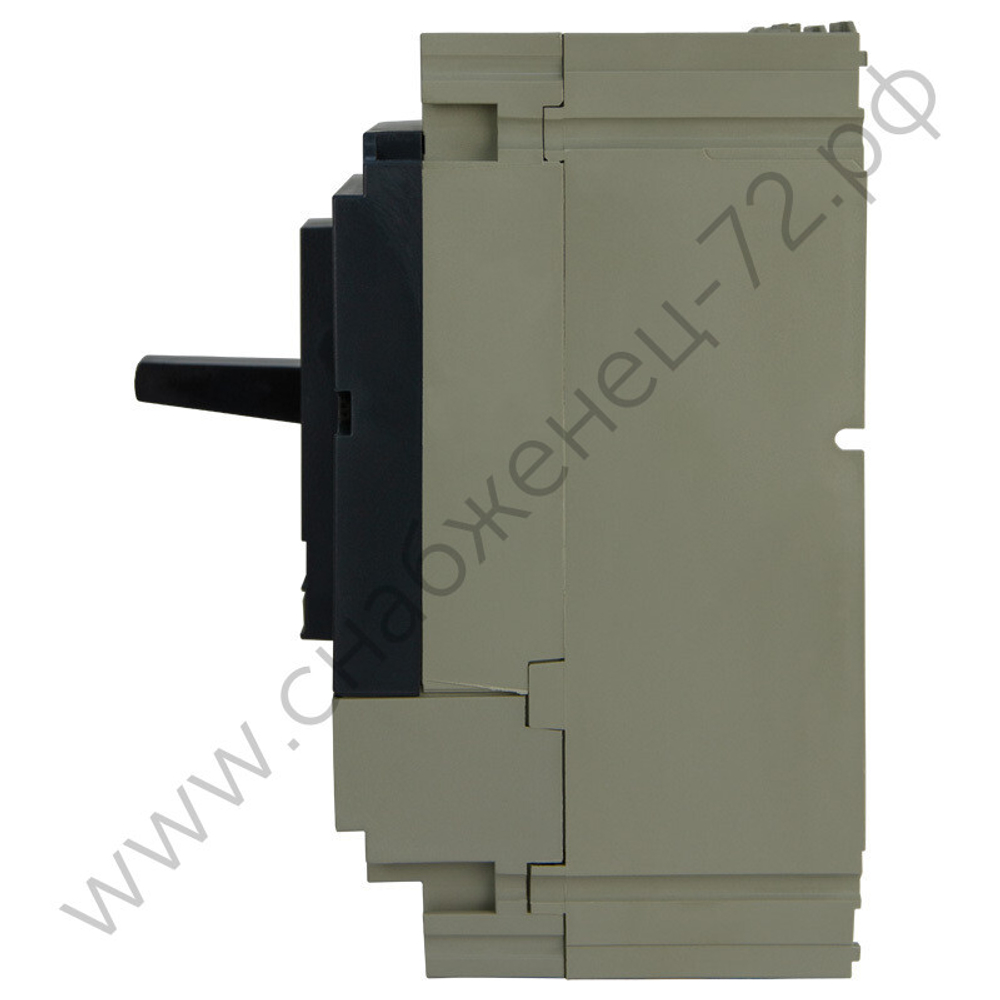

Автоматические выключатели серии TSM1 защищают от перегрузок, от коротких замыканий средней силы и имеют токовую отсечку с постоянной установкой.
Выключатель TSM1 устанавливается в стандартный щит, что обеспечивает быстрый и надежный монтаж.
Автоматический выключатель TSM1 осуществляет различные типы защиты в зависимости от связанного с ним расцепителя.
Принцип действия
Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами, а также обеспечивает необходимые провалы для выравнивания и увеличения давления на подвижные контакты. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброса» механизма управления.

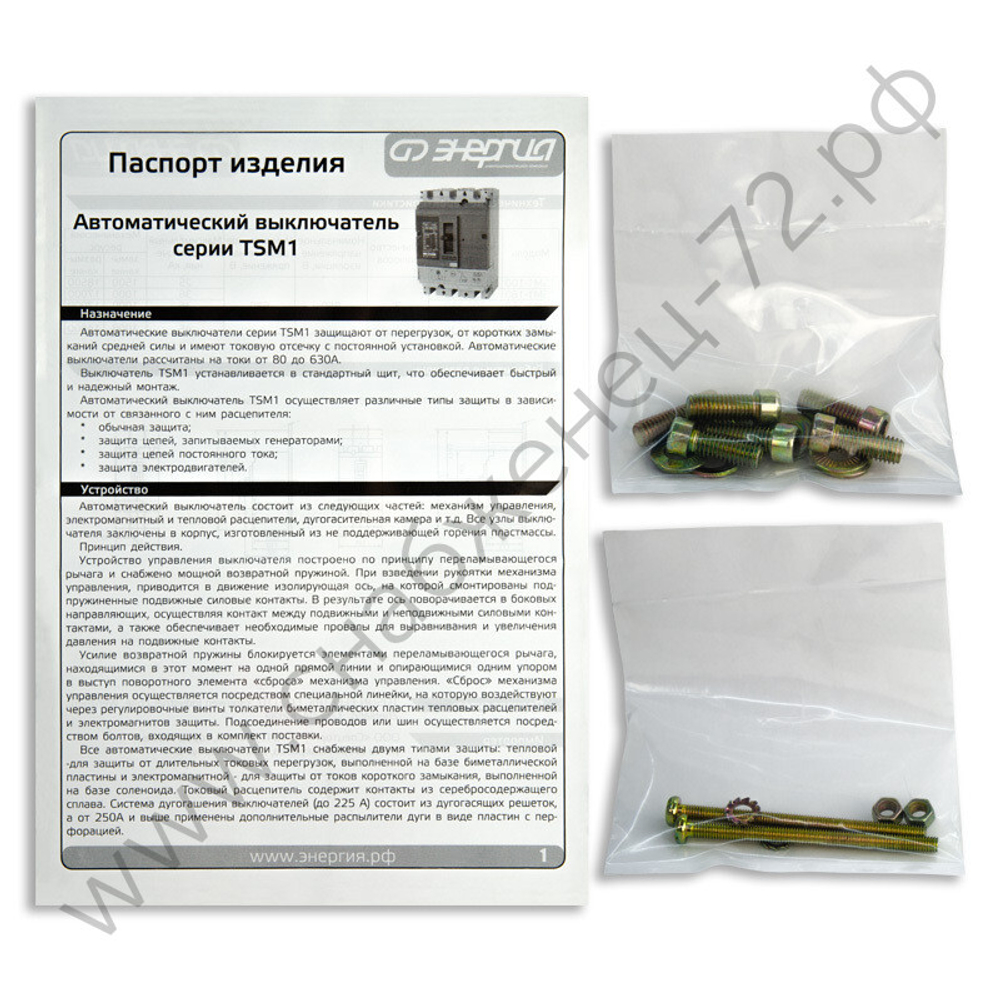

«Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты. Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки. Все автоматические выключатели TSM1 снабжены двумя типами защиты: тепловой – для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины и электромагнитной – для защиты от токов короткого замыкания, выполненной на базе соленоида. Токовый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225 А) состоит из дугогасящих решеток, а от 250А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.
