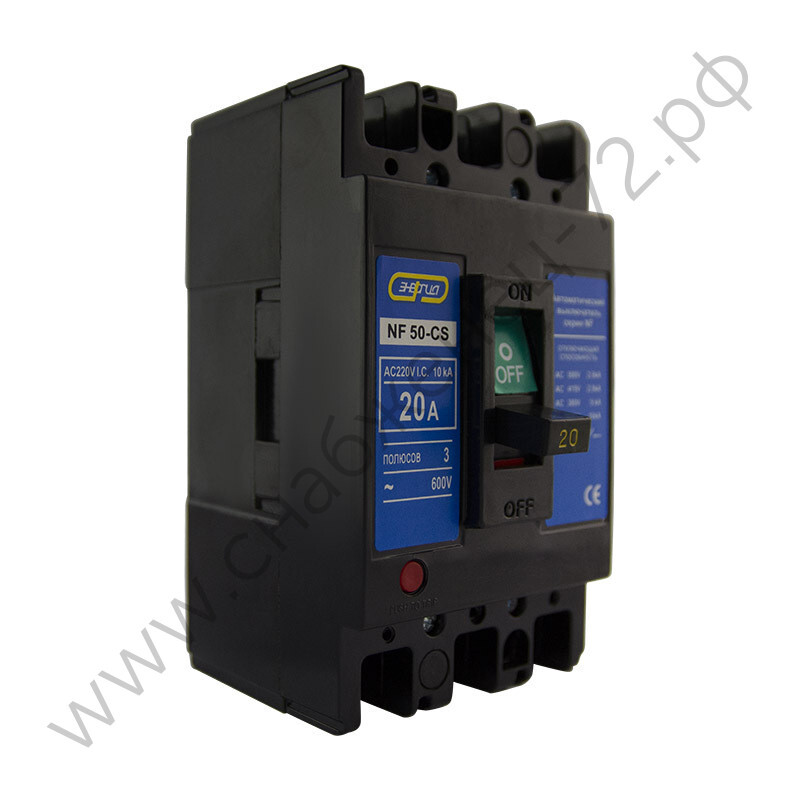

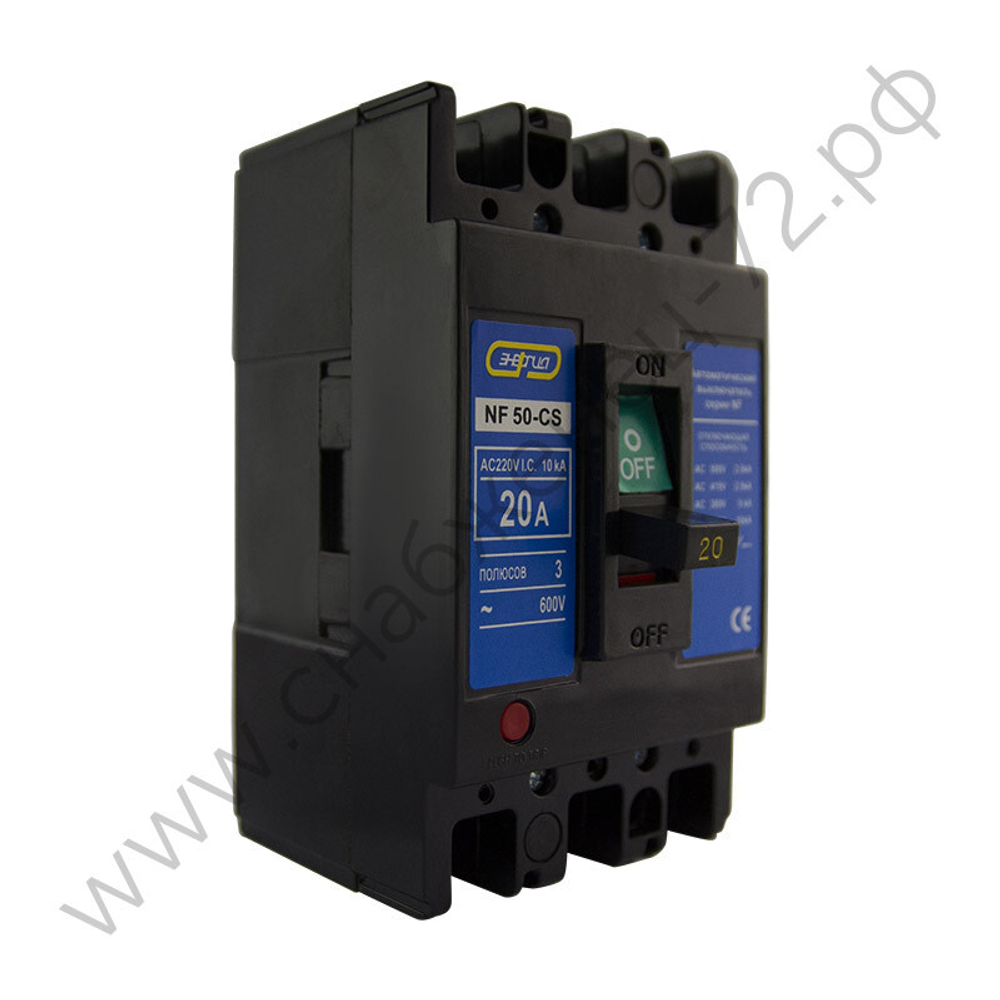

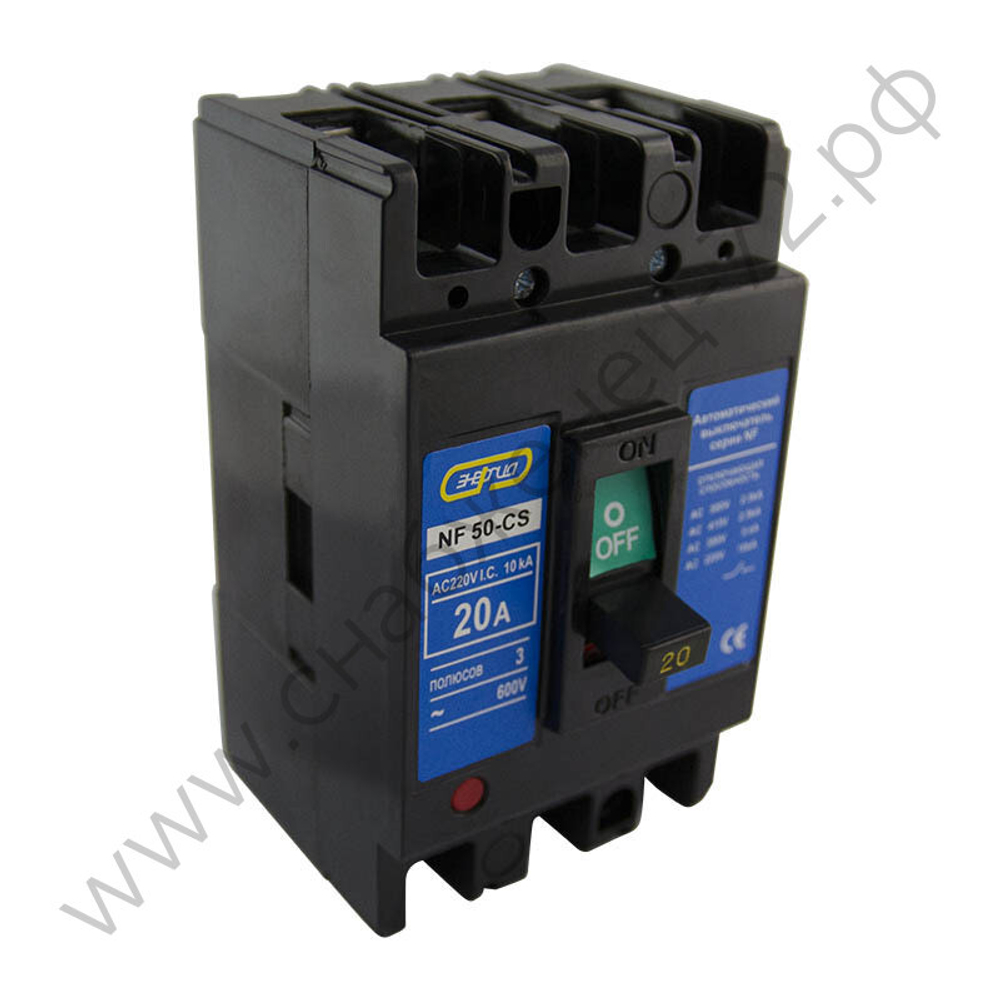

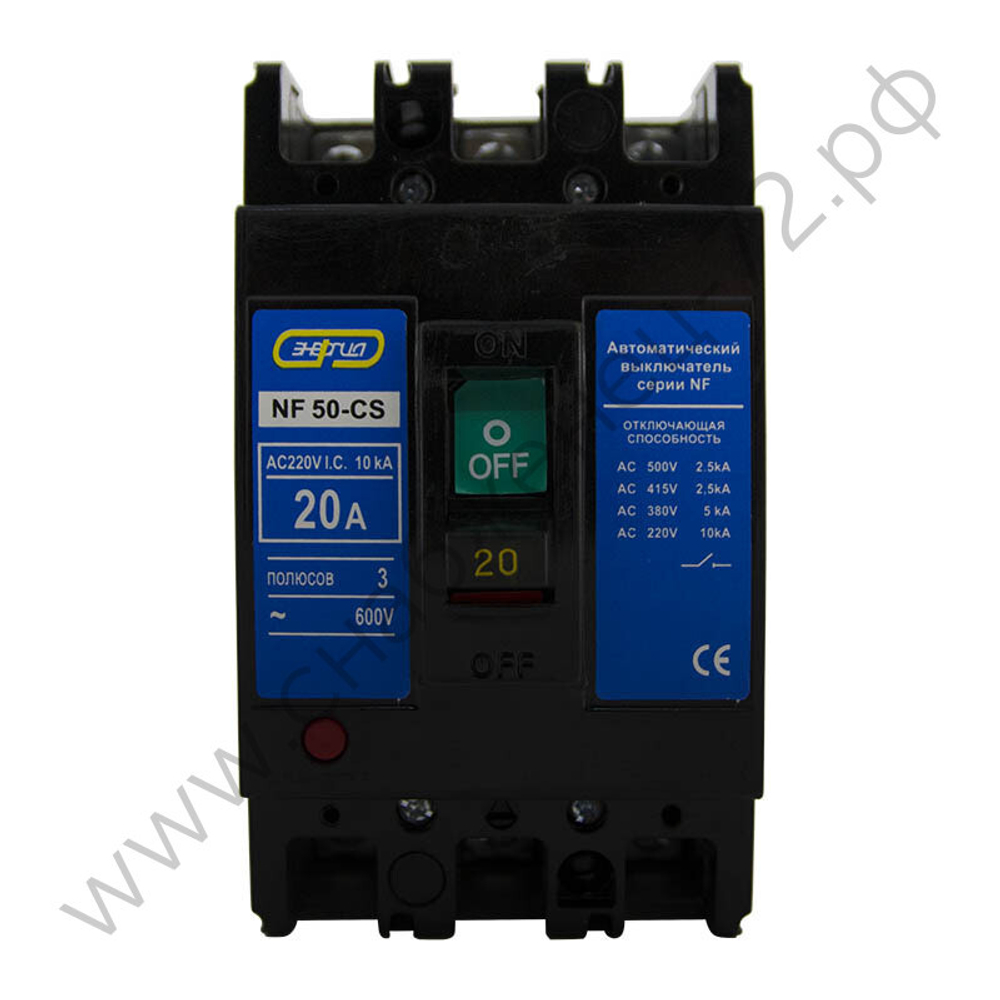

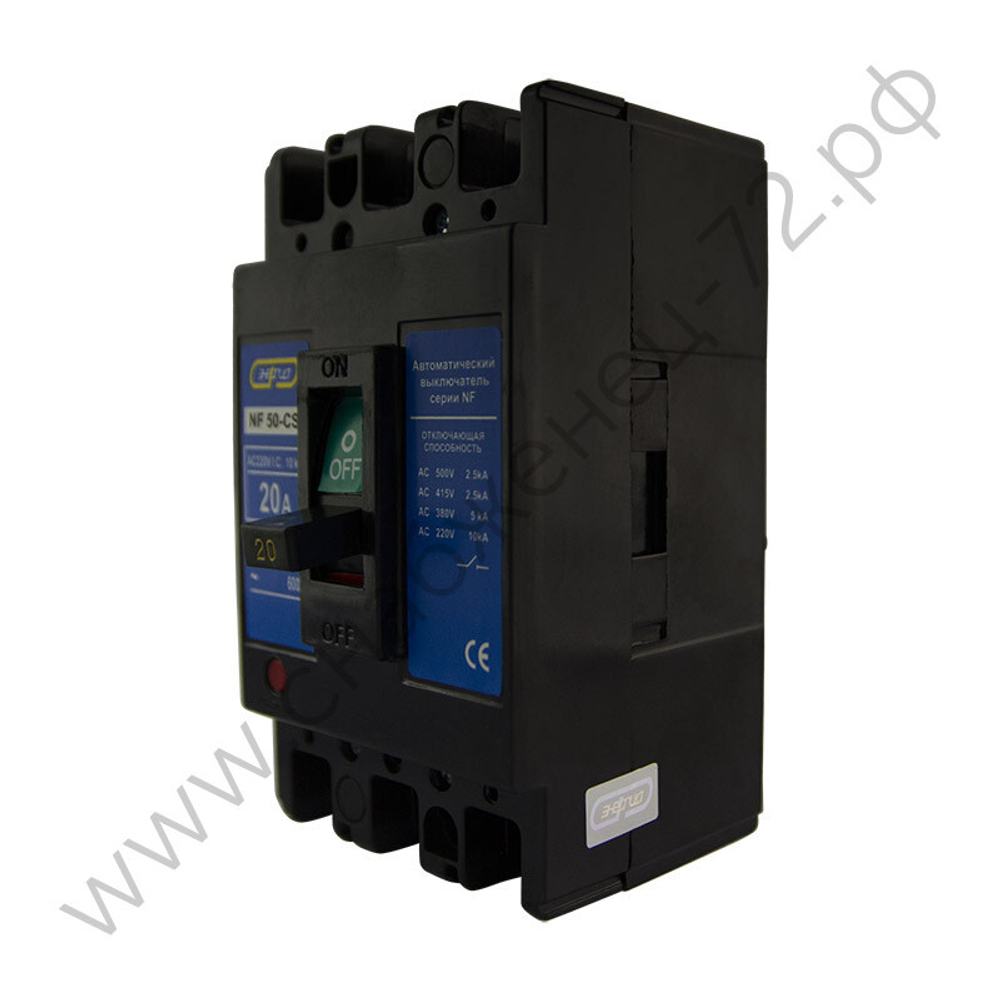

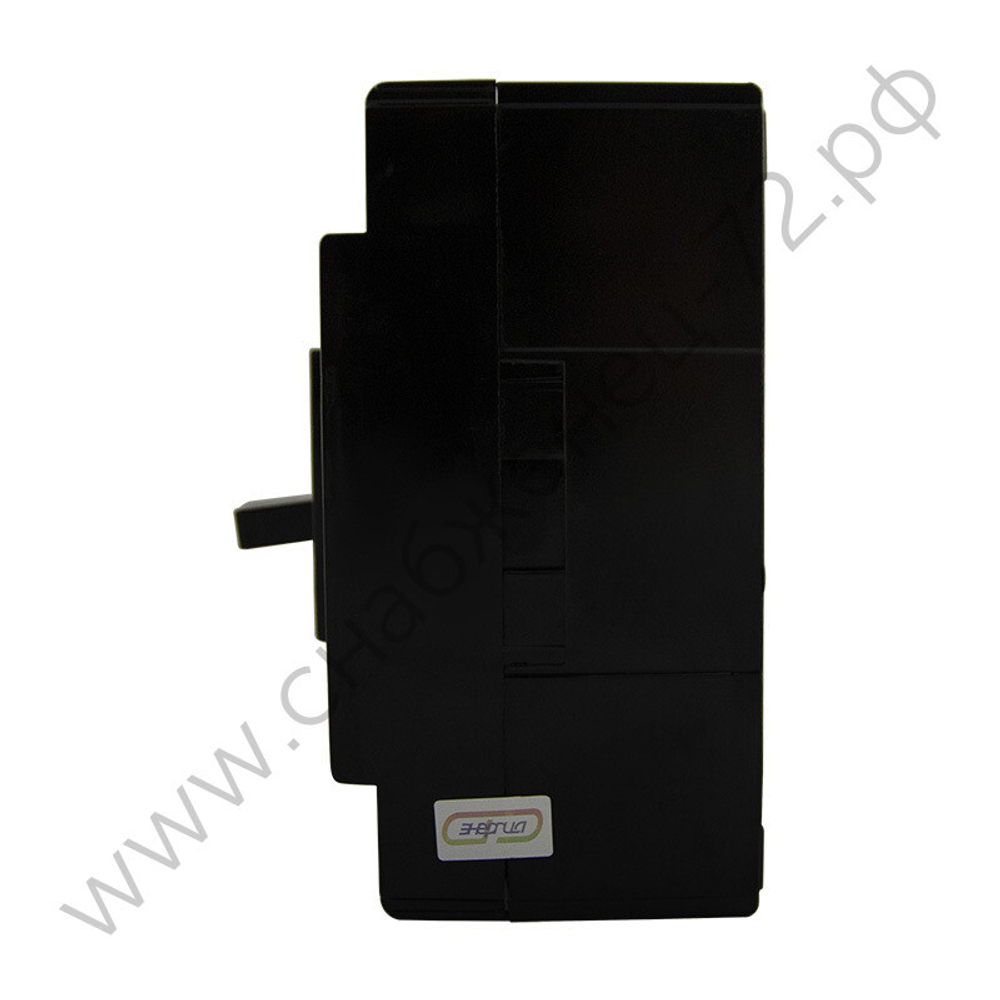

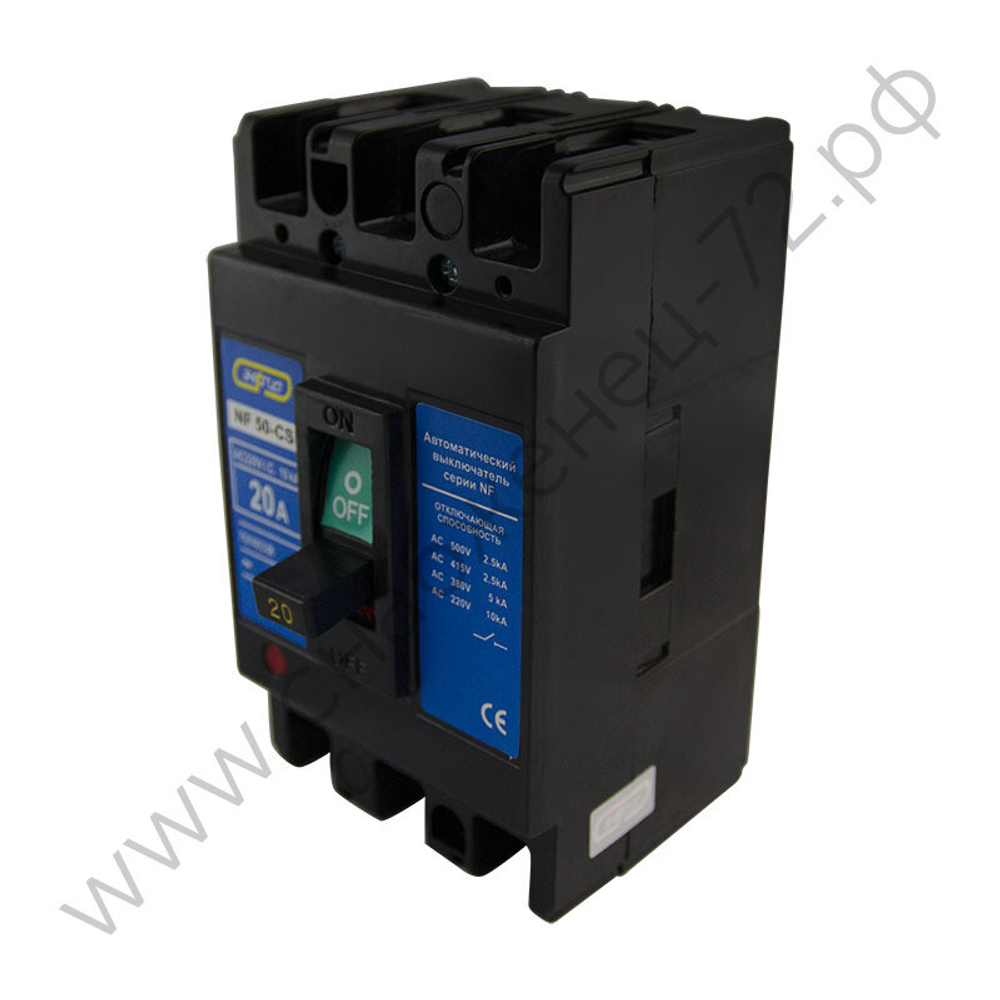

Автоматические выключатели в литом корпусе серии NF предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.
Автоматические выключатели NF имеют надежную конструкцию, занимают небольшой объем и обладают хорошими эксплуатационными качествами. Они также могут использоваться в качестве рубильника. Автоматы оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +400С. Для температур выше и ниже +400С порог срабатывания уменьшается (увеличивается) из–за температурно–зависимого поведения биметаллического элемента в самом расцепителе.
Особенности
Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30–50мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.
Преимущества
Все автоматические выключатели NF снабжены двумя типами защиты: тепловой — для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины; и электромагнитной — для защиты от токов короткого замыкания, выполненной на базе соленоида.
Принцип действия
Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброс» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.
