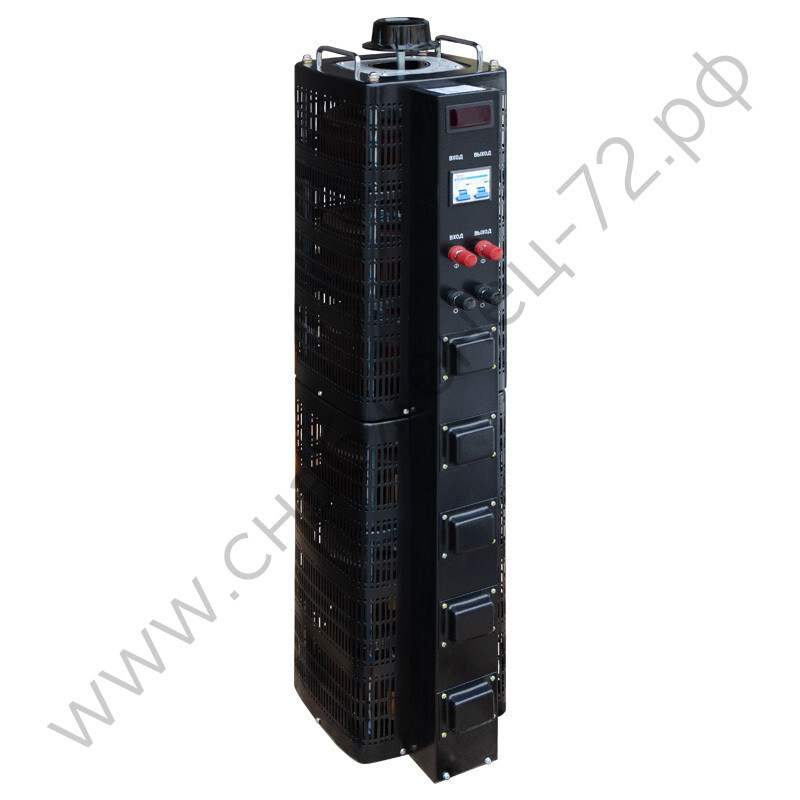

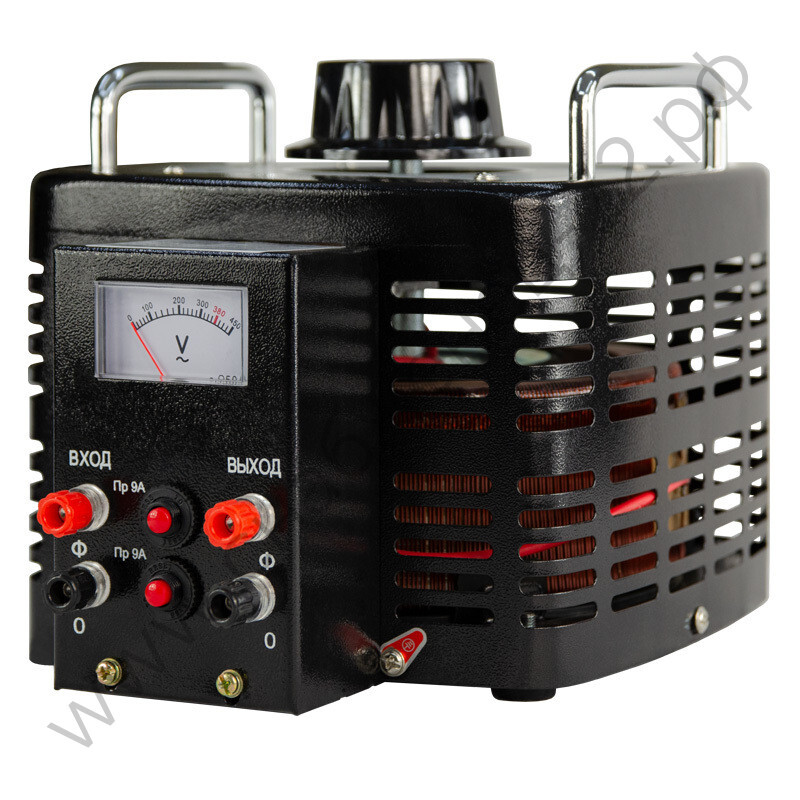

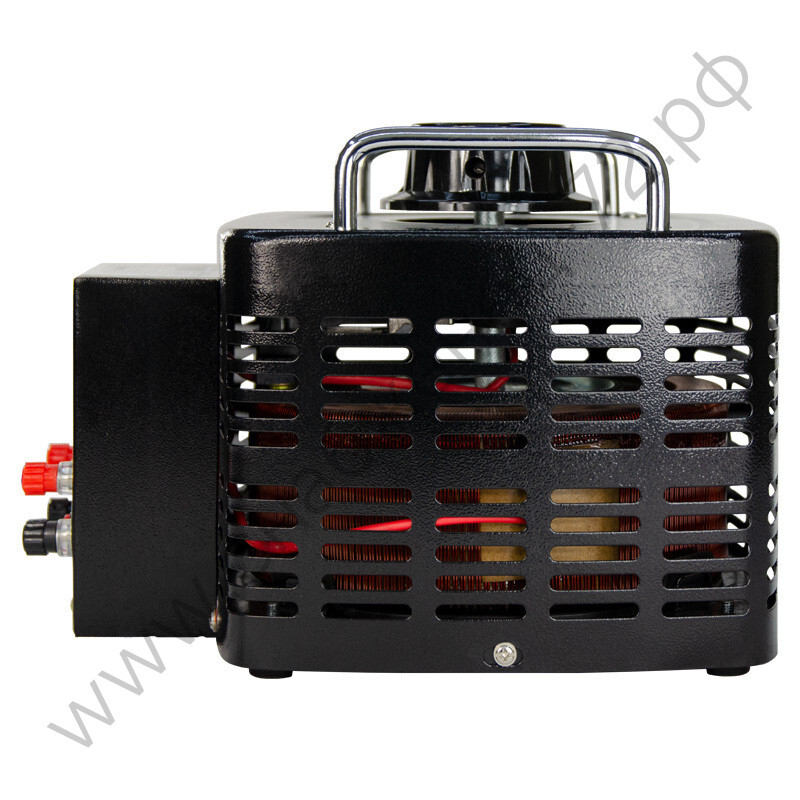

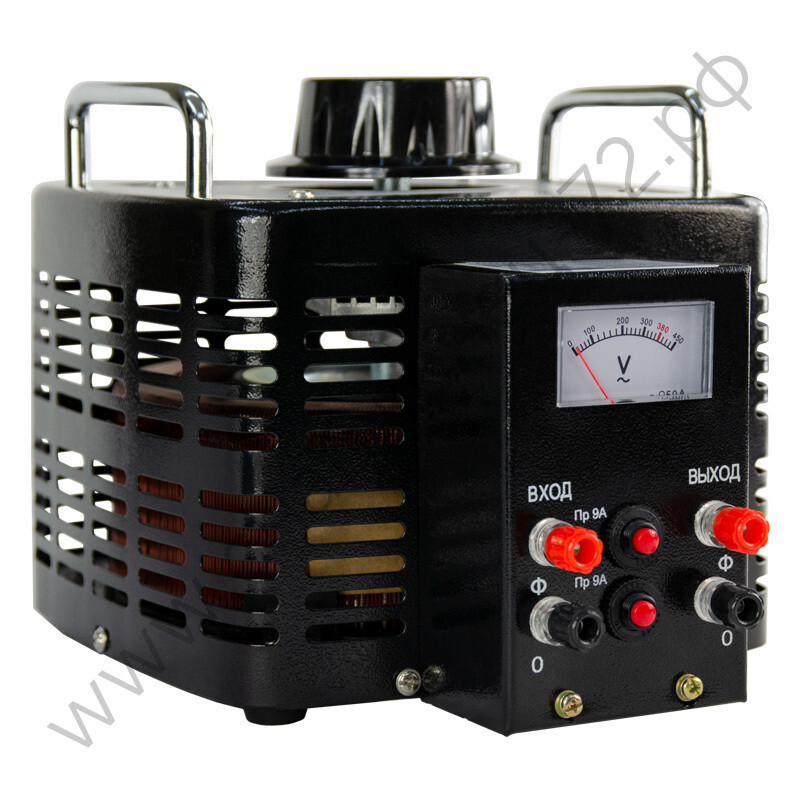

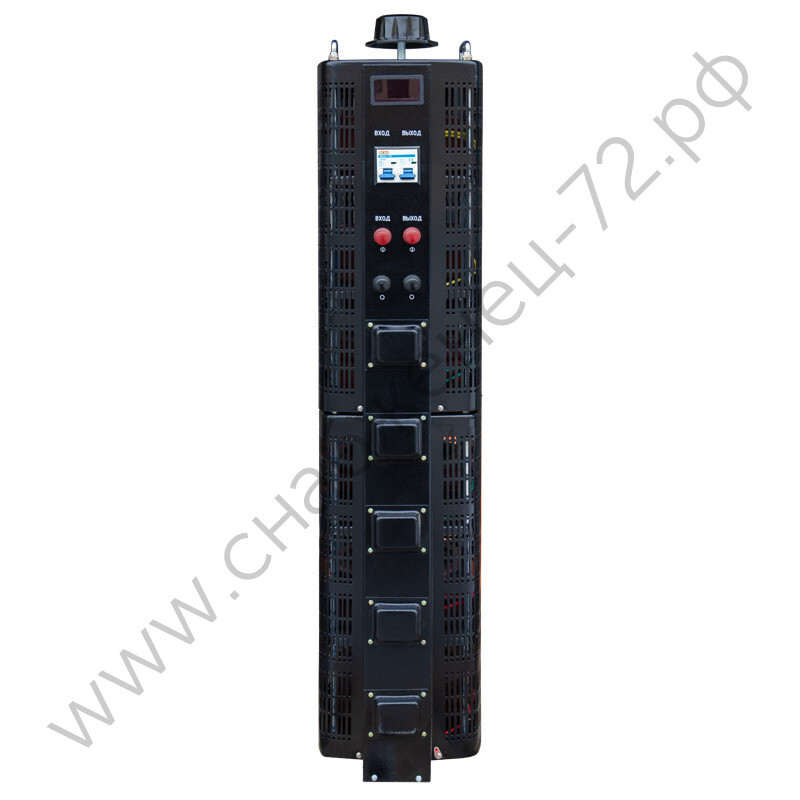

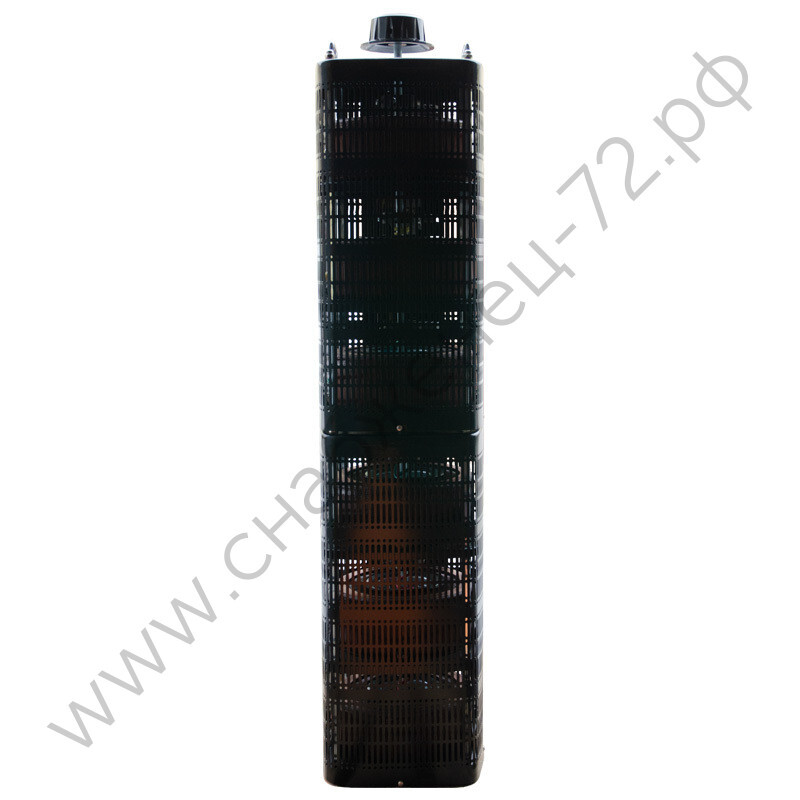

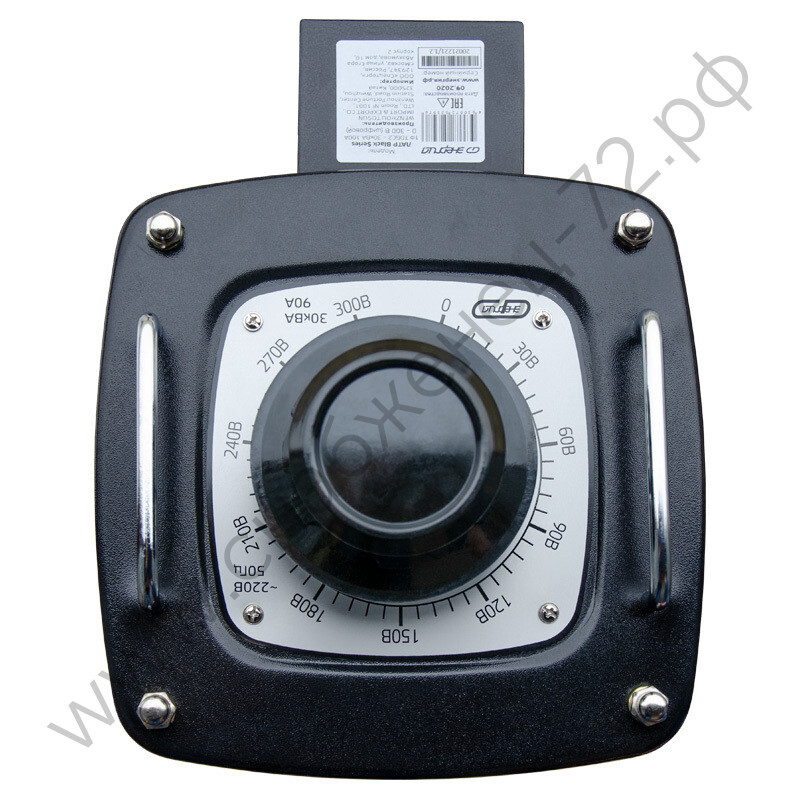

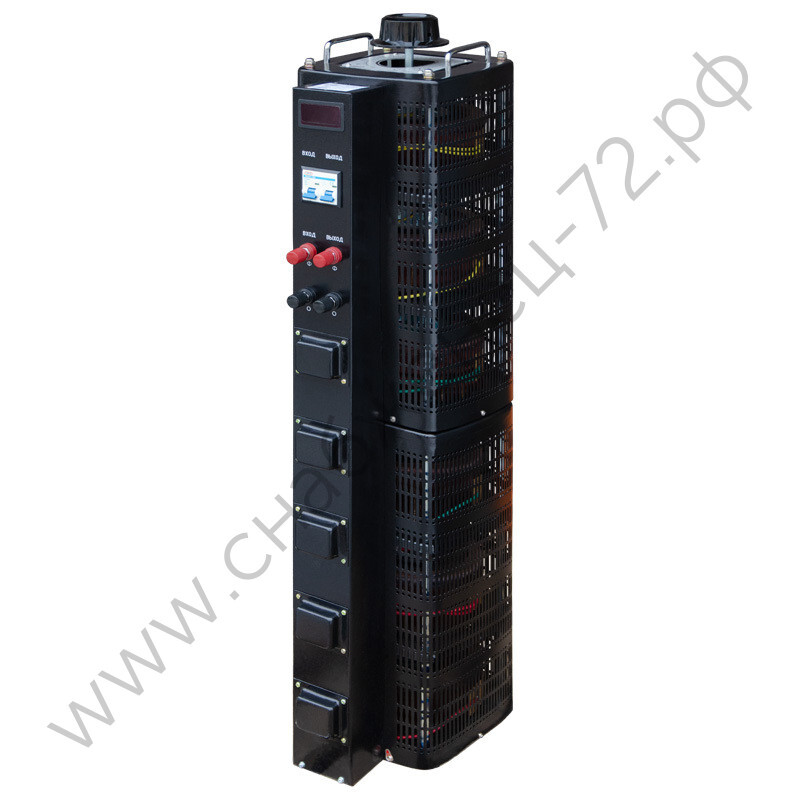

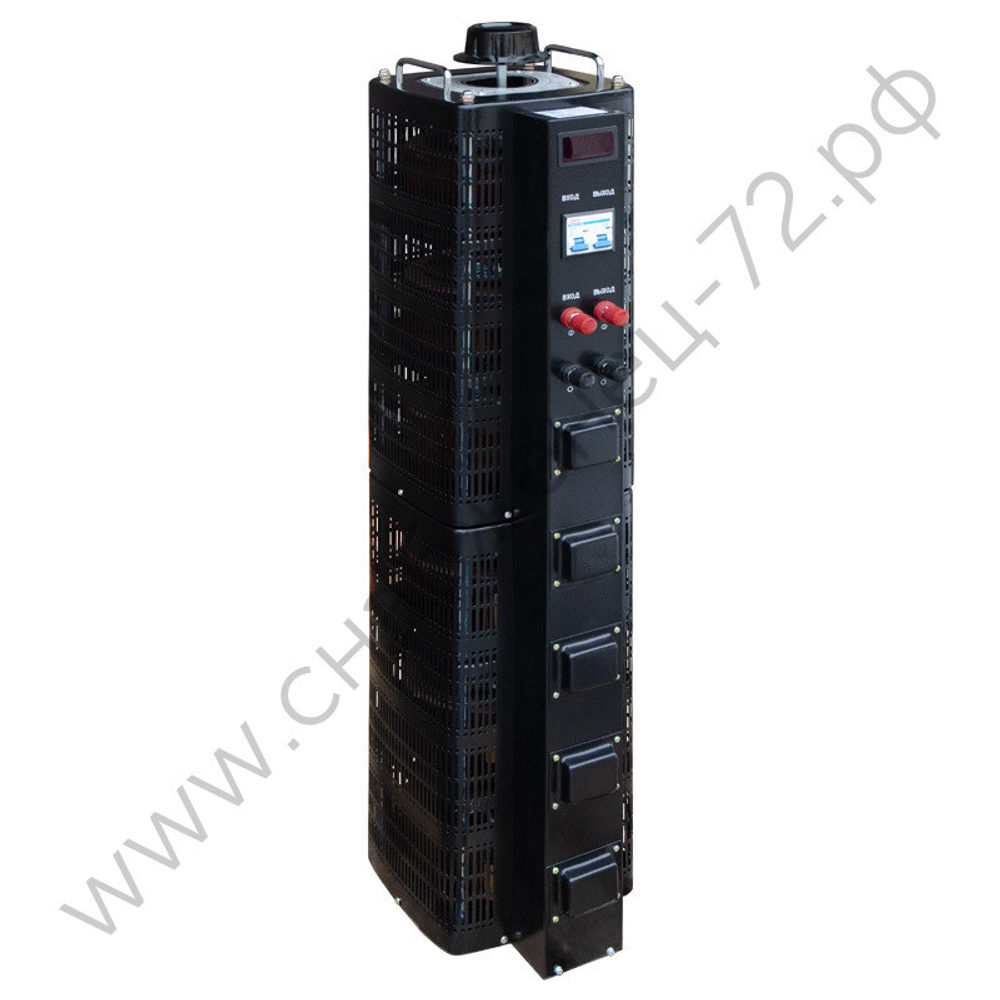

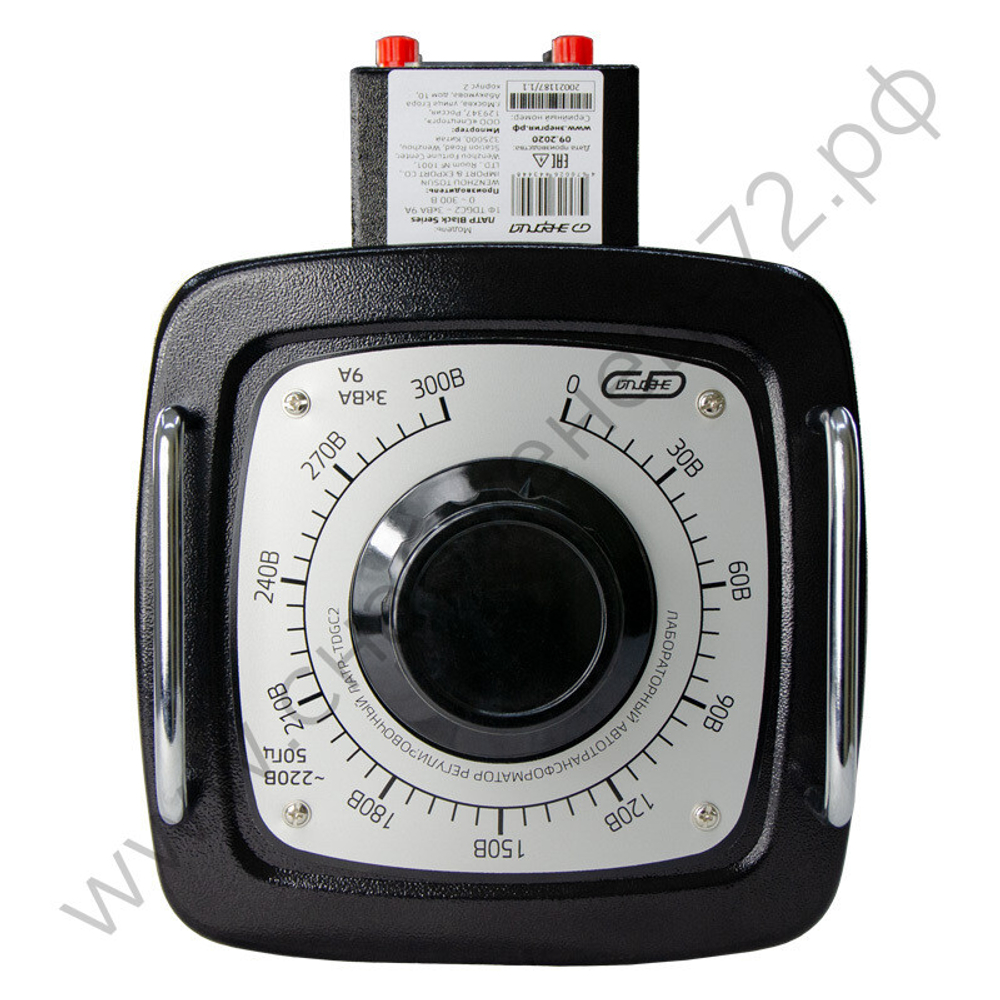

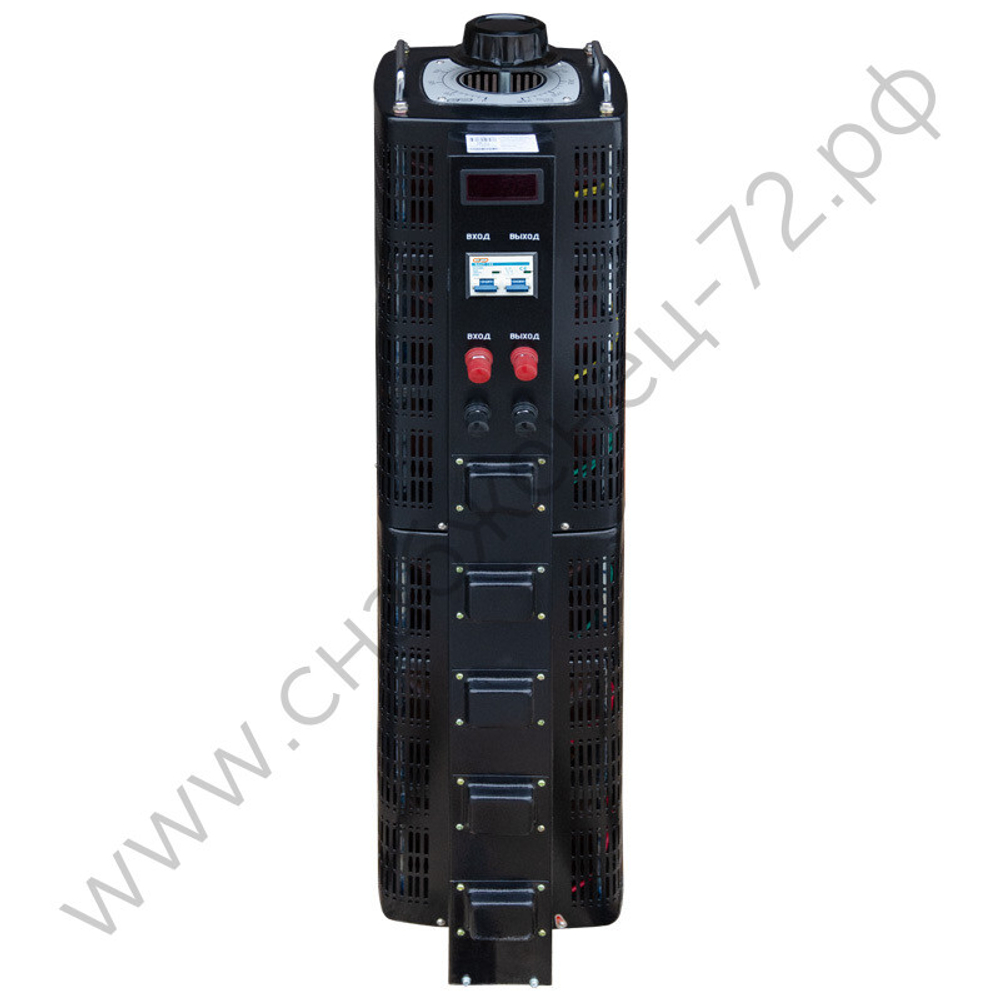

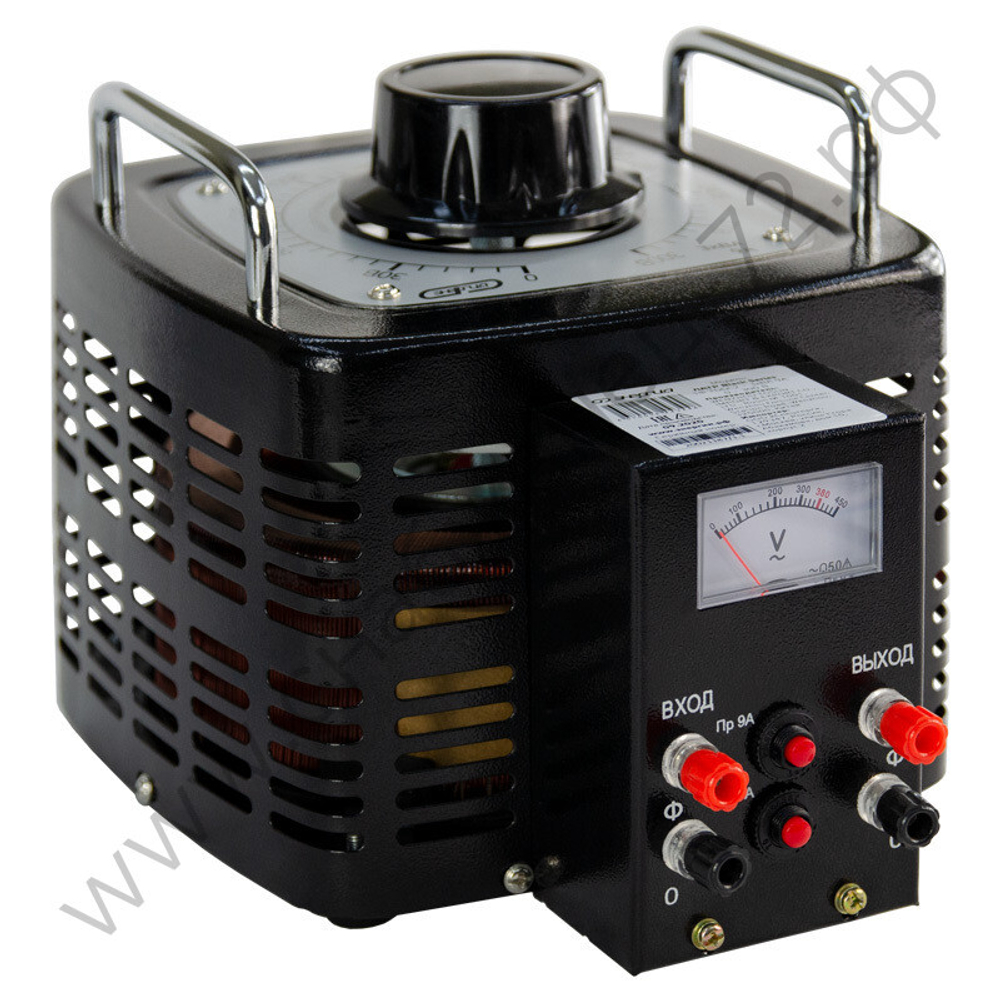

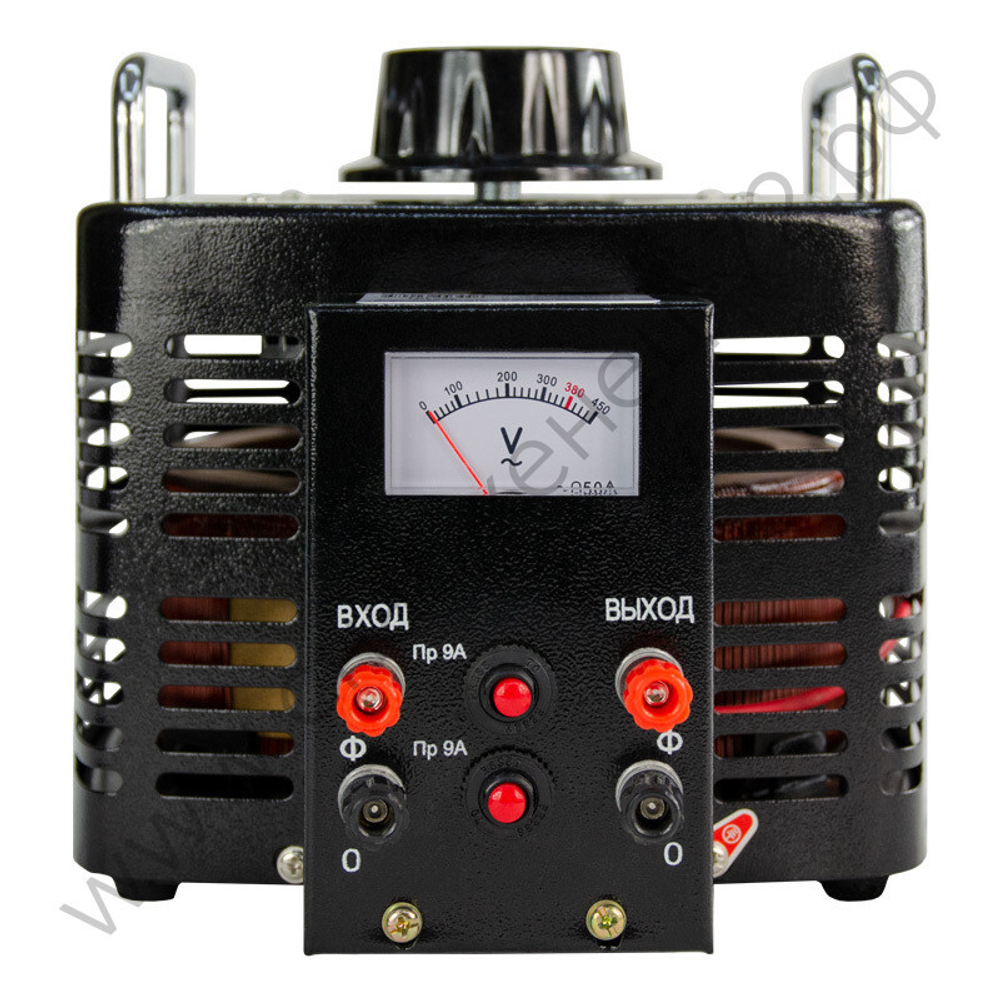

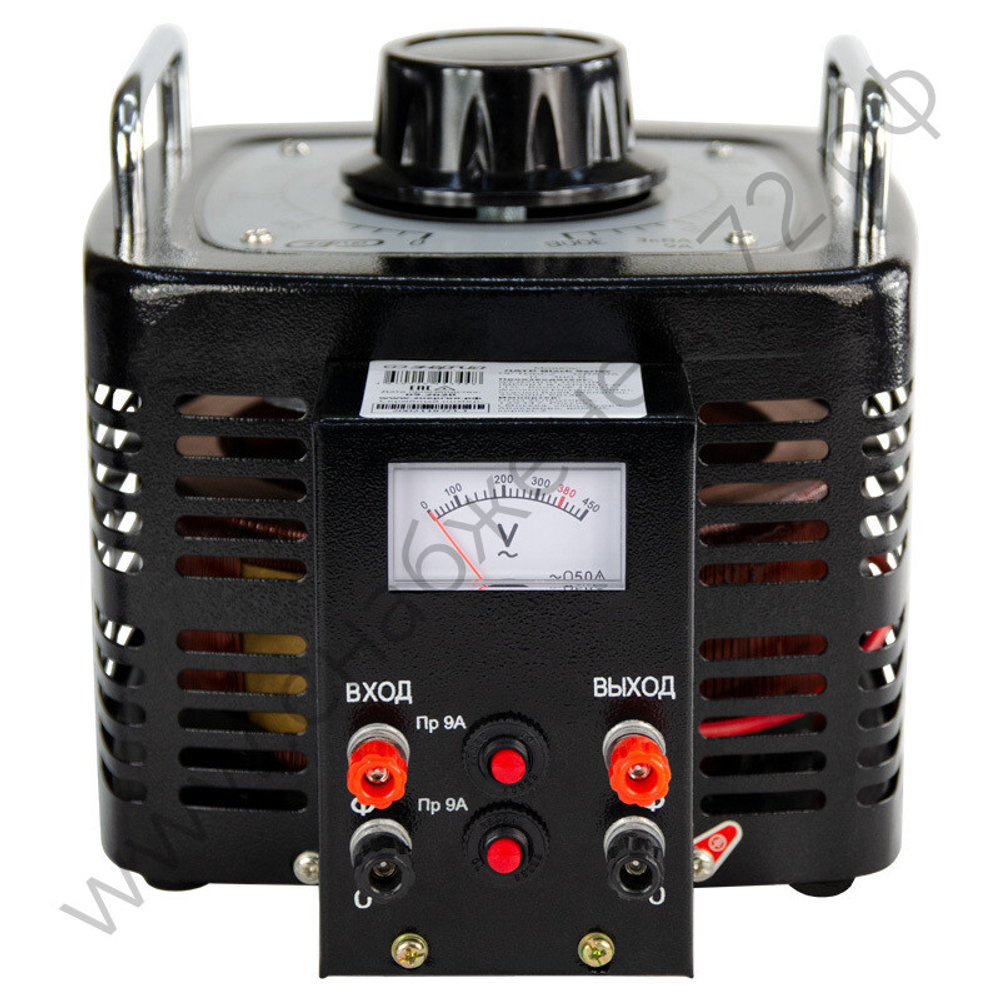

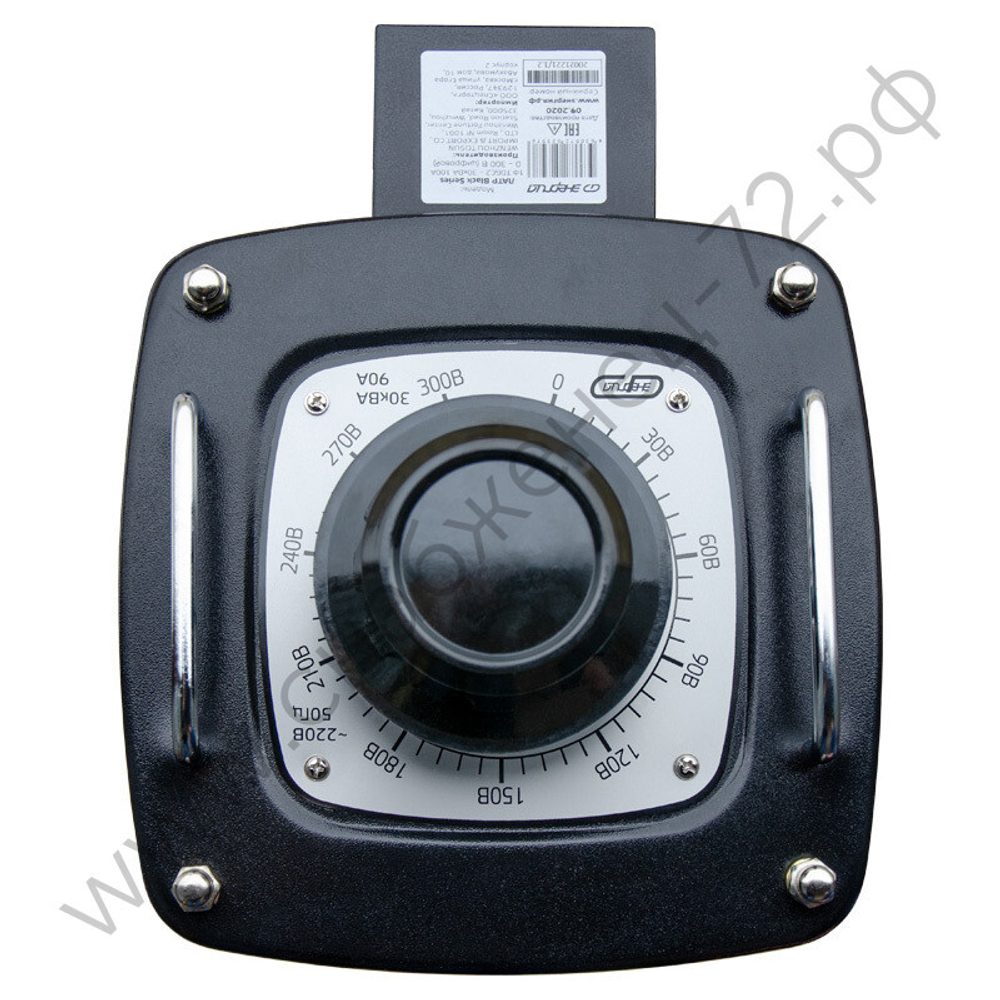

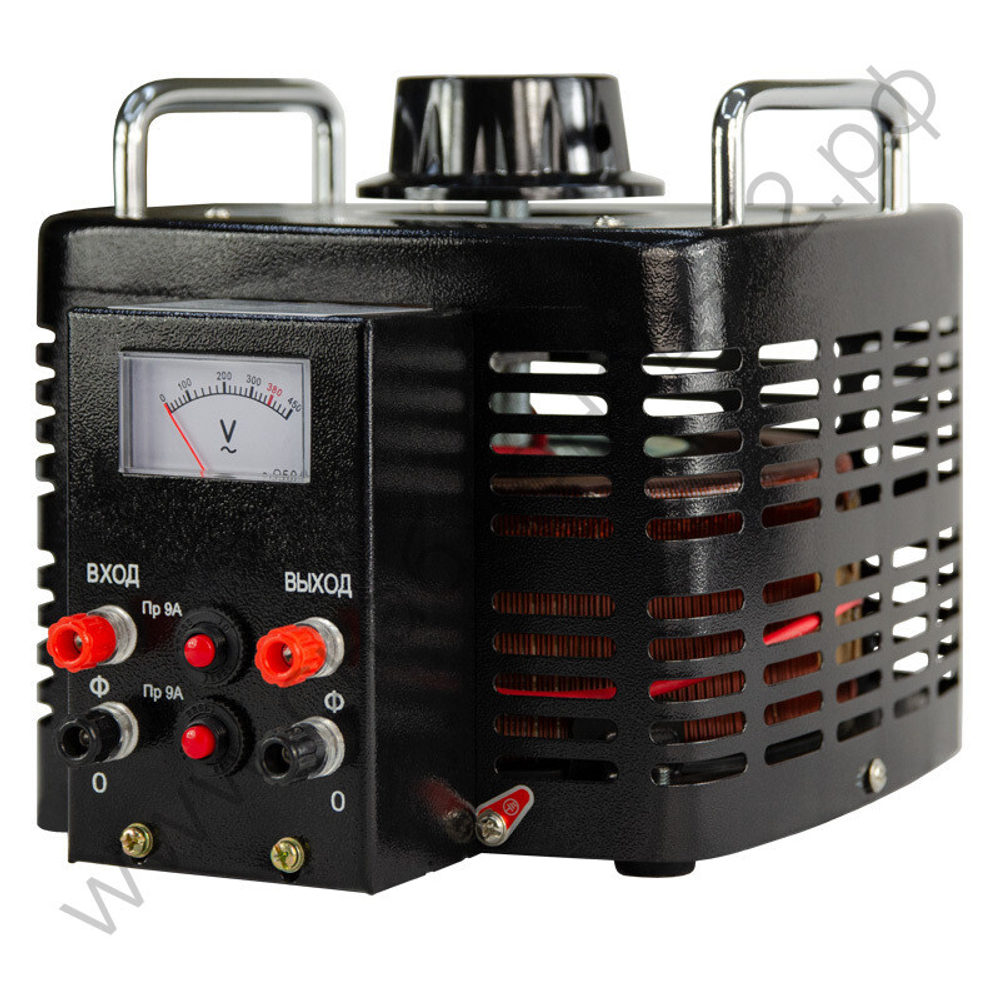

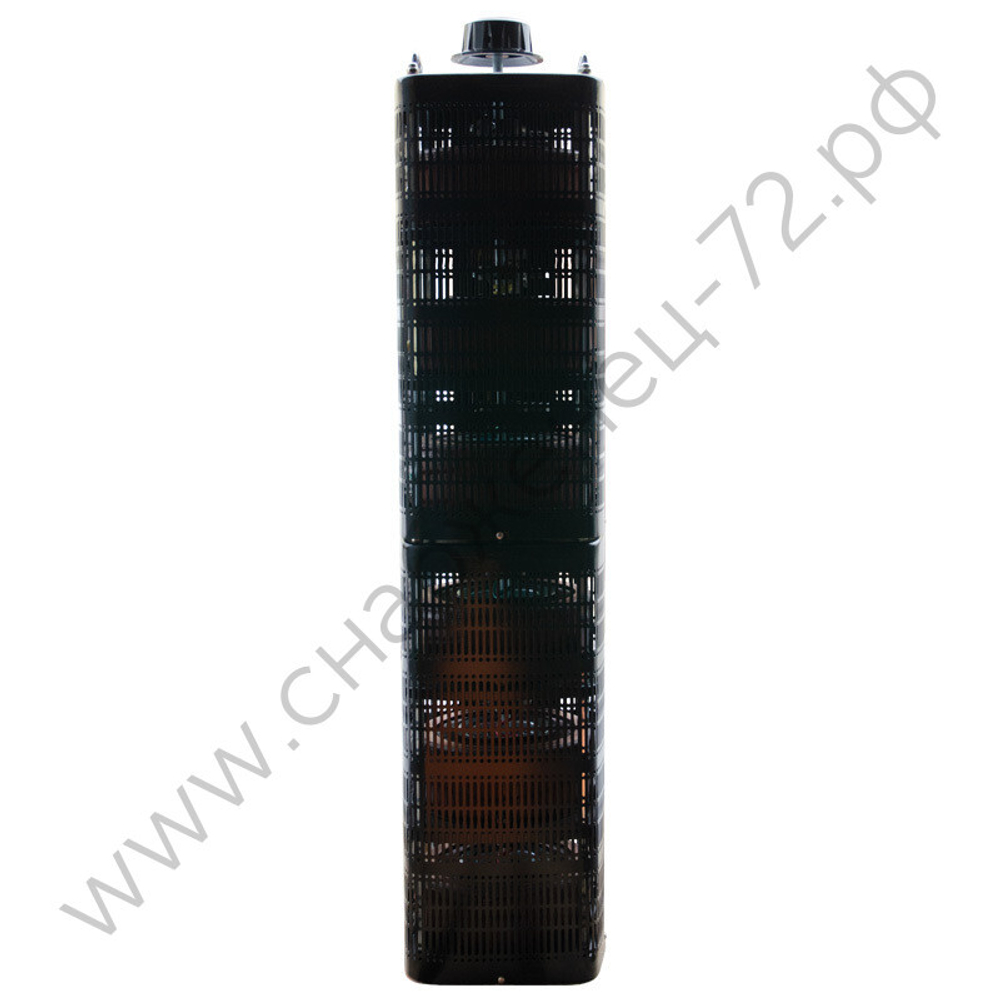

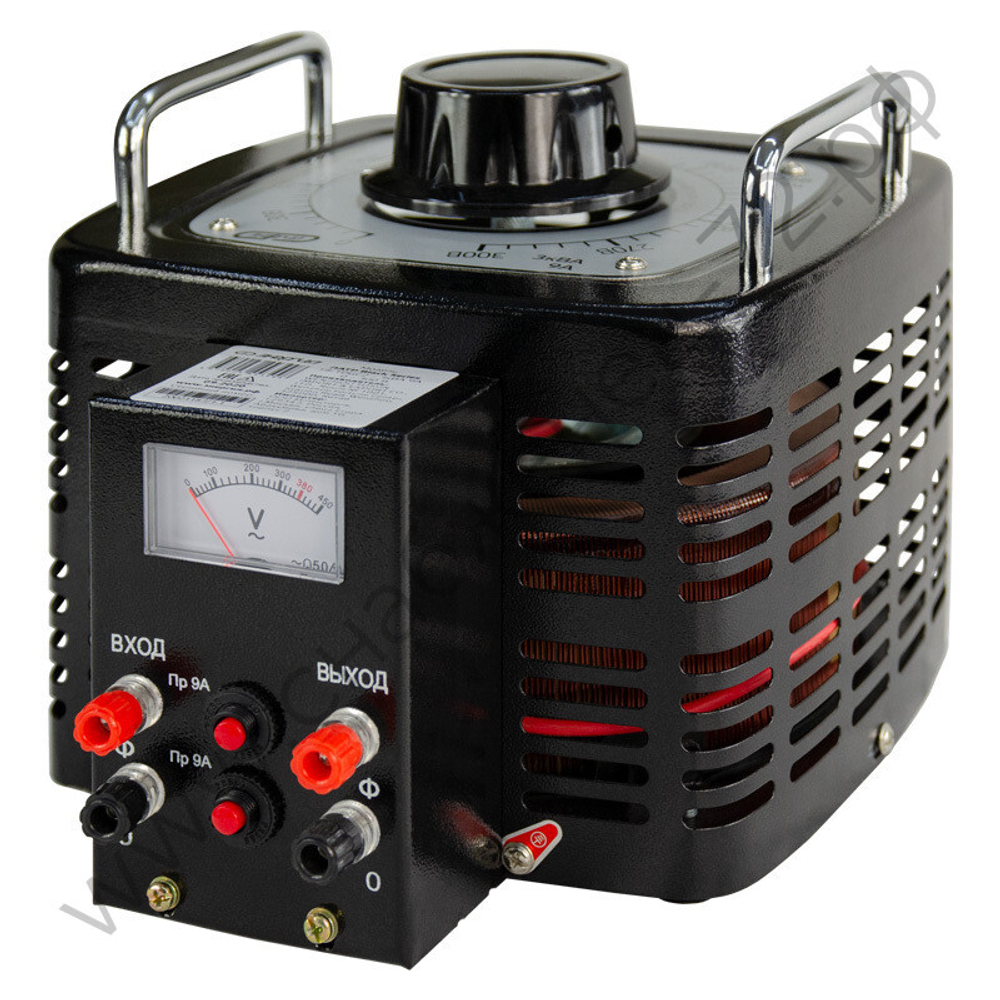

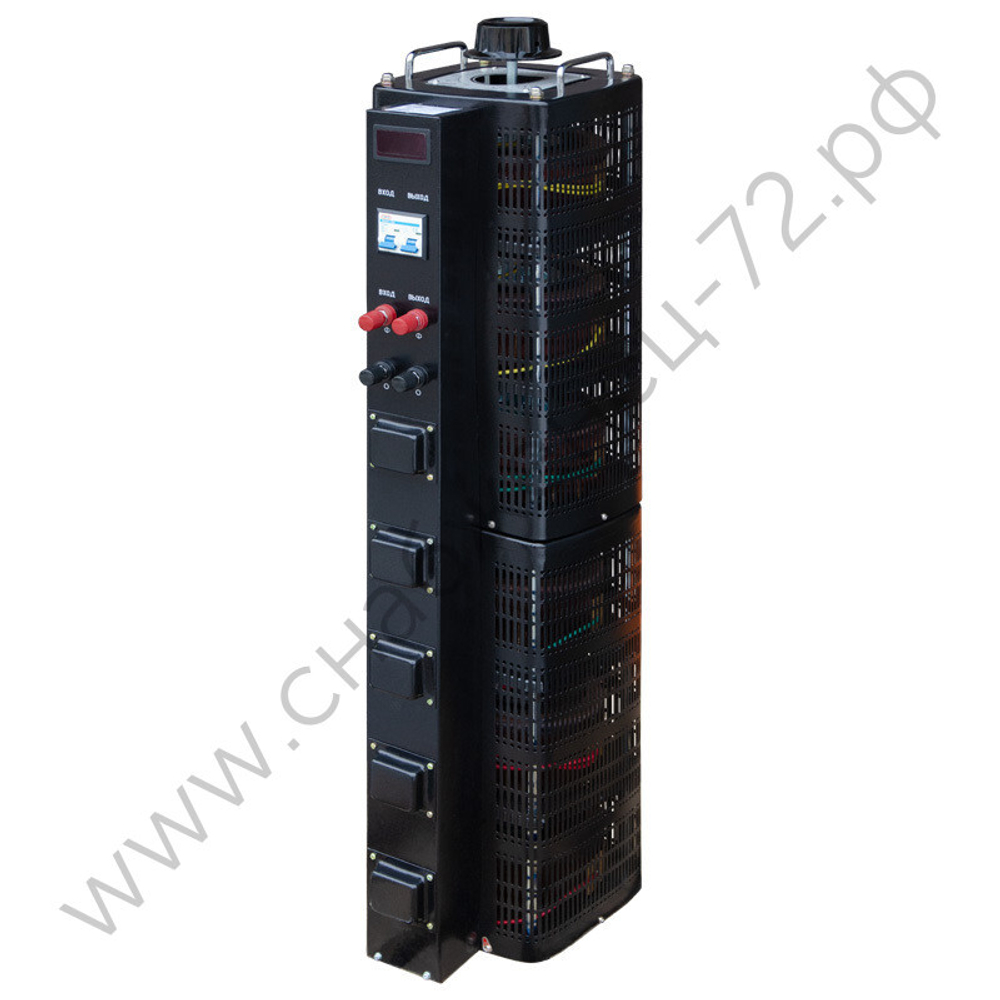

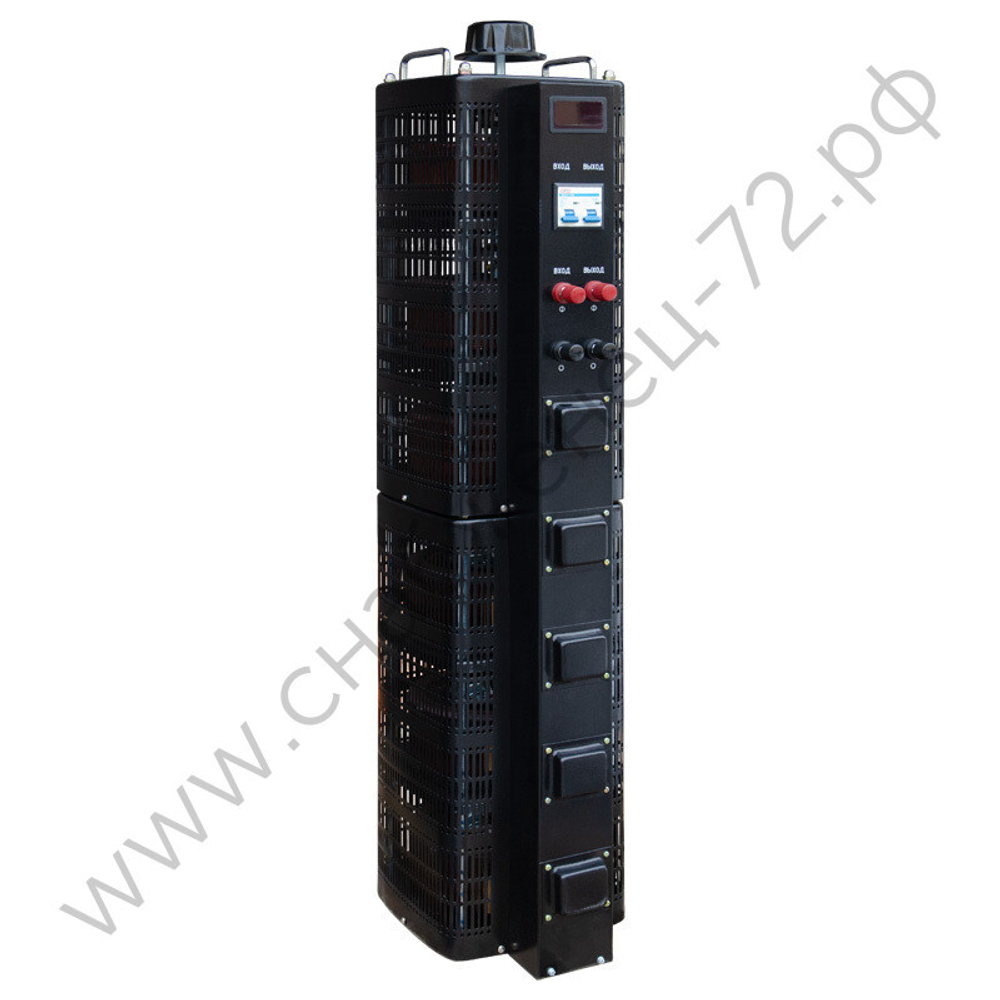

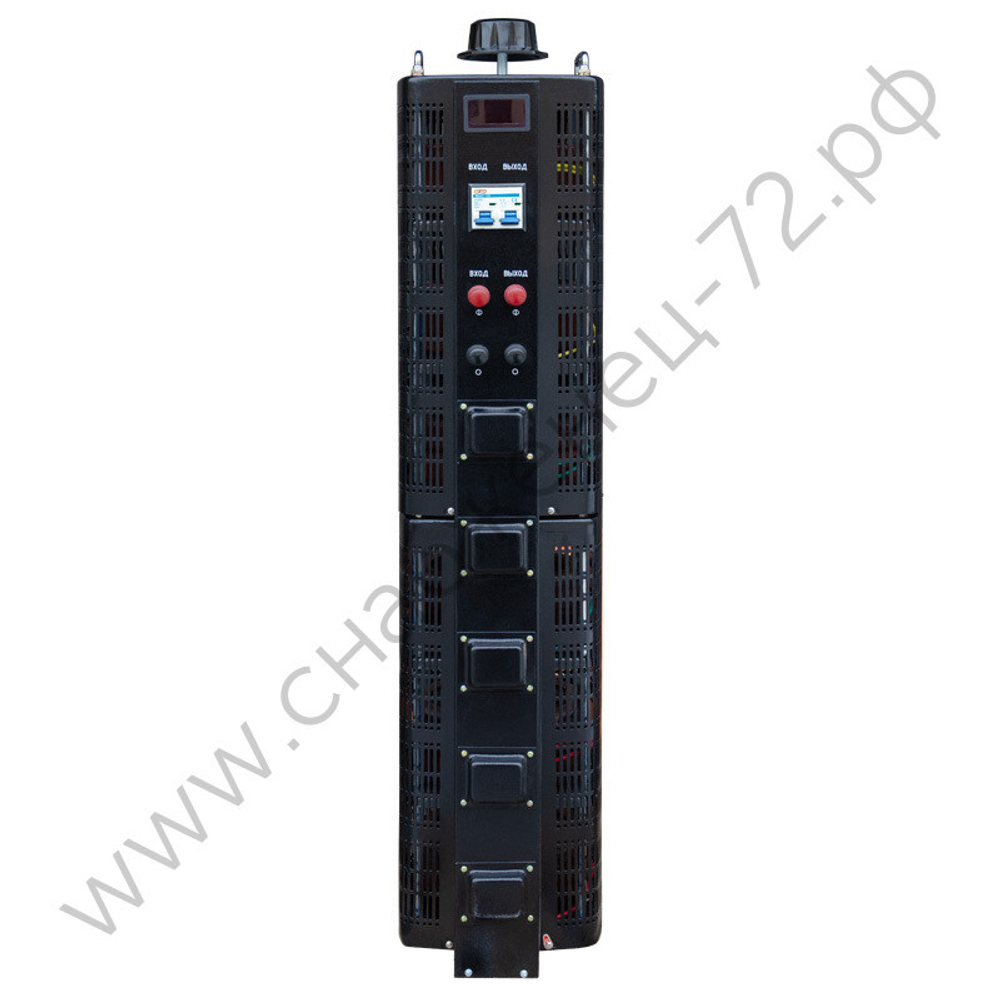

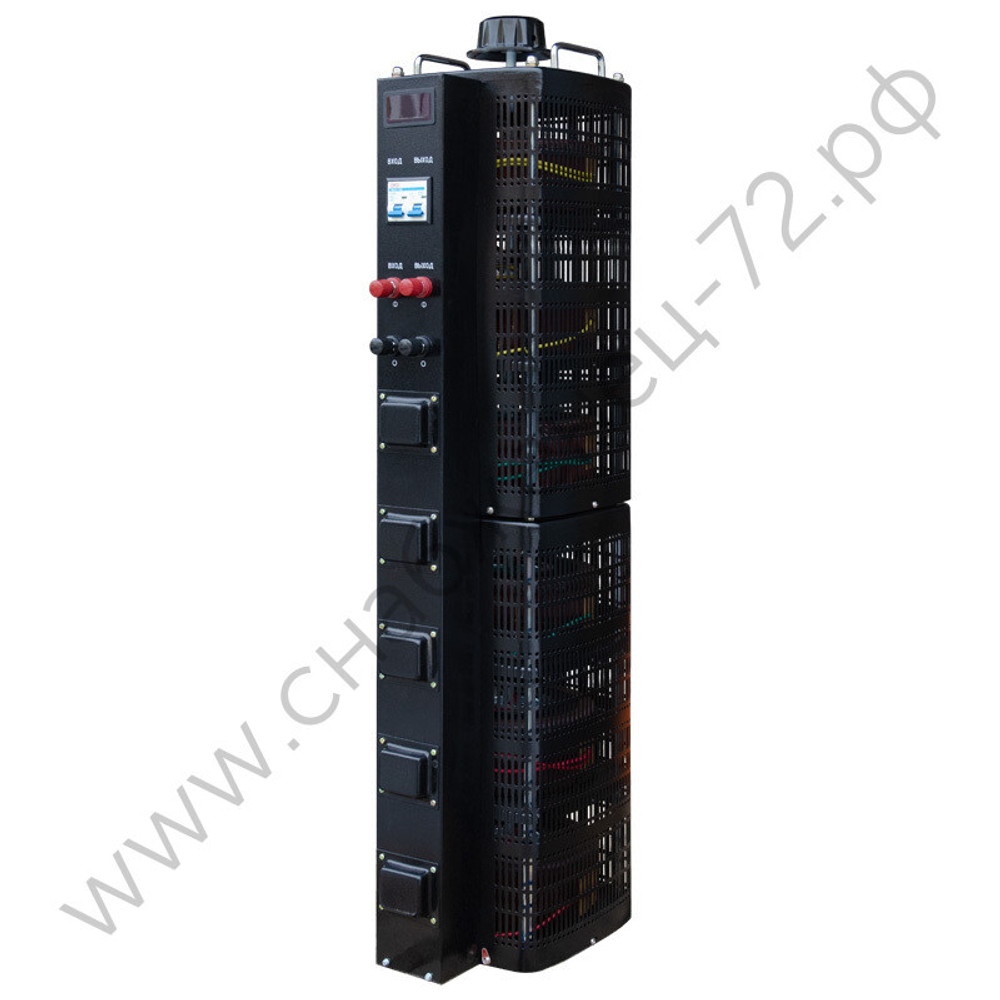

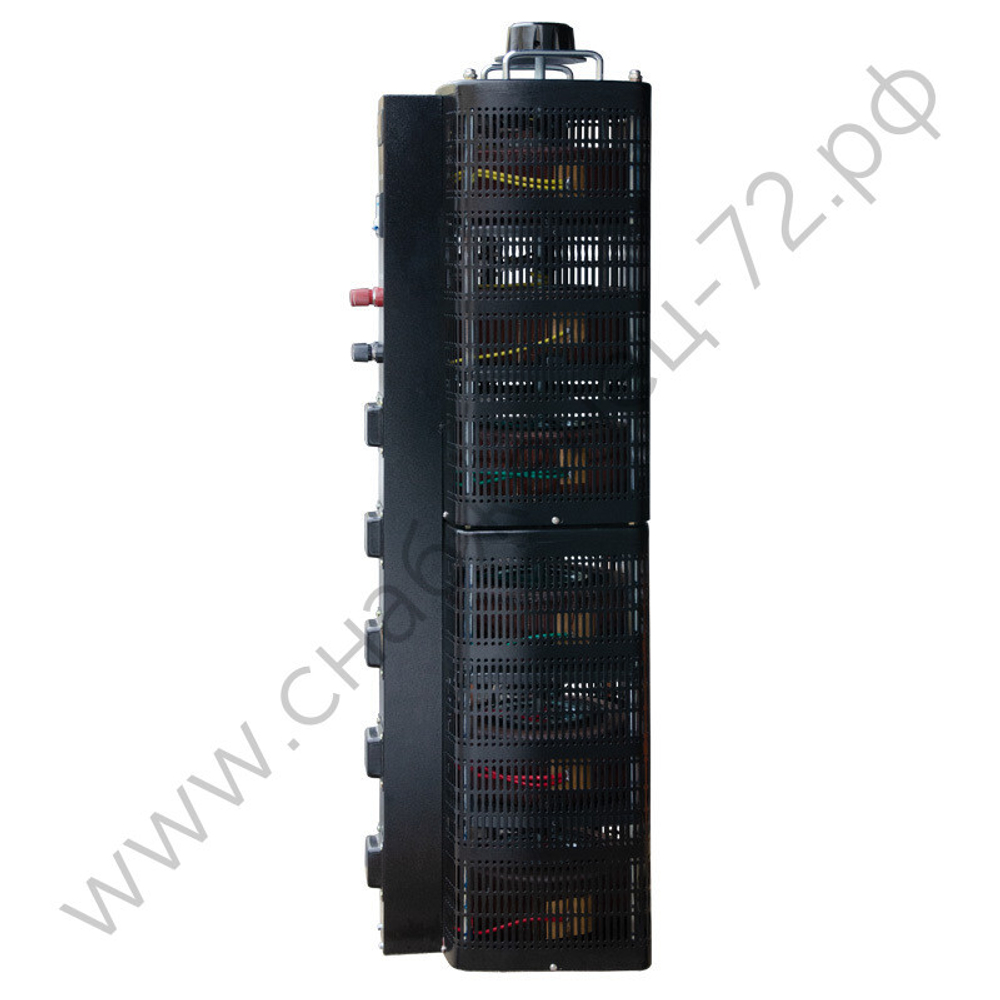

Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 300В под нагрузкой без разрыва цепи в однофазной сети 220В 50Гц.
ВНИМАНИЕ! Перед использованием изделия внимательно ознакомьтесь с данным руководством по эксплуатации. Предприятие-изготовитель гарантирует стабильную работу изделия при условии соблюдения всех требований, указанных в данной инструкции.
ВНИМАНИЕ! В вязи с тем, что прибор имеет широкую область применения, пользователь обязан самостоятельно провести оценку применимости ЛАТРа к выполнению необходимых задач.
Эксплуатация изделия допускается только квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этих целей требуется другое оборудование.
Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.

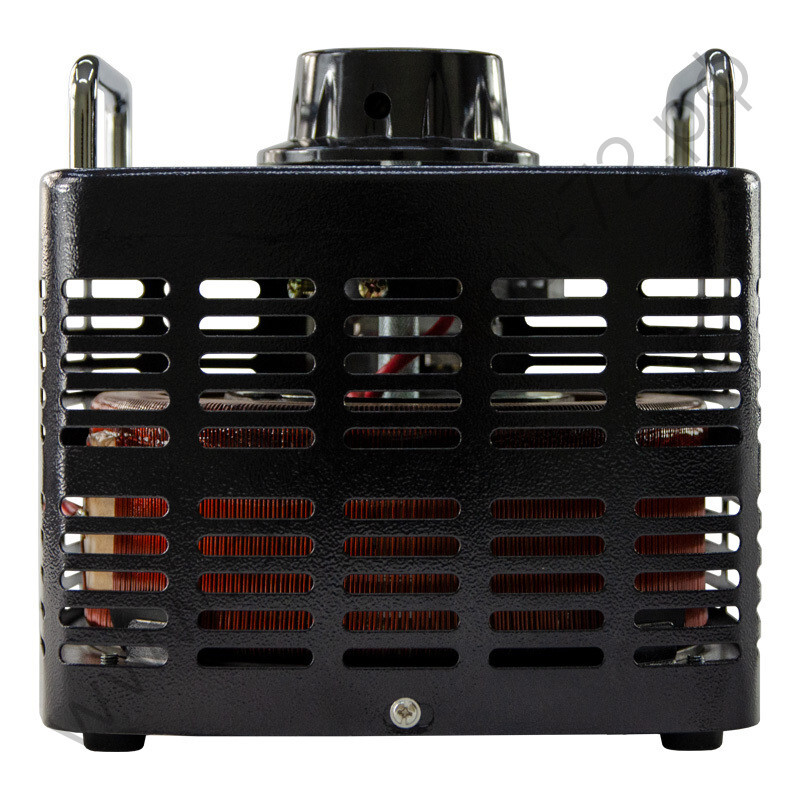

Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта – угольной щетки.
При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.
Преимущества
- Легкость и простота в эксплуатации
- Наличие защиты от перегрузки и коротких замыканий
- Цифровая индикация величины выходного напряжения
Применение
- на производствах, где требуется регулирование напряжение
- как дополнительное устройство к транзисторным самописцам, станкам
- в научных лабораториях
- на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
- при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
- в нефтяной промышленности
- во всех случаях, где требуется нестандартное напряжение.
